796
TELEFONI.
Över linjen Lx inkommande strömmar gå till större delen in på rörets Fx galler. De i
anodkretsen utgående förstärkta strömmarna överföras genom transformatorn T2 till
linjen L2. Råder full balans mellan denna och den konstgjorda ledningen B2, går ej någon
del av strömmarna tillbaka till röret F2, varför någon återverkan till transformatorn
ej uppstår. Strömmar från linjen L2 genomgå överdraget på analogt sätt.
Mellan delningstransformatorerna och rörens anoder inkopplas vanligen elektriska
filter för utestängande av icke önskade höga och låga frekvenser samt före
gallertransformatorerna t potentiometrar p för reglering av förstärkningsgraden. Flera
överdrag kunna kopplas efter varandra på en linje utan att tjut uppstår.
Denna ‘typ av tvåvägs överdrag med två förstärkarerör är den på icke alltför långa
interurbanlinjer vanligen använda. Den torde första gången ha kommit till användning
på den år 1915 öppnade, 5 500 km långa telefonlinjen mellan New York och San
Francisko, den första pupiniserade och med förstärkare utrustade interurbanförbindelsen i

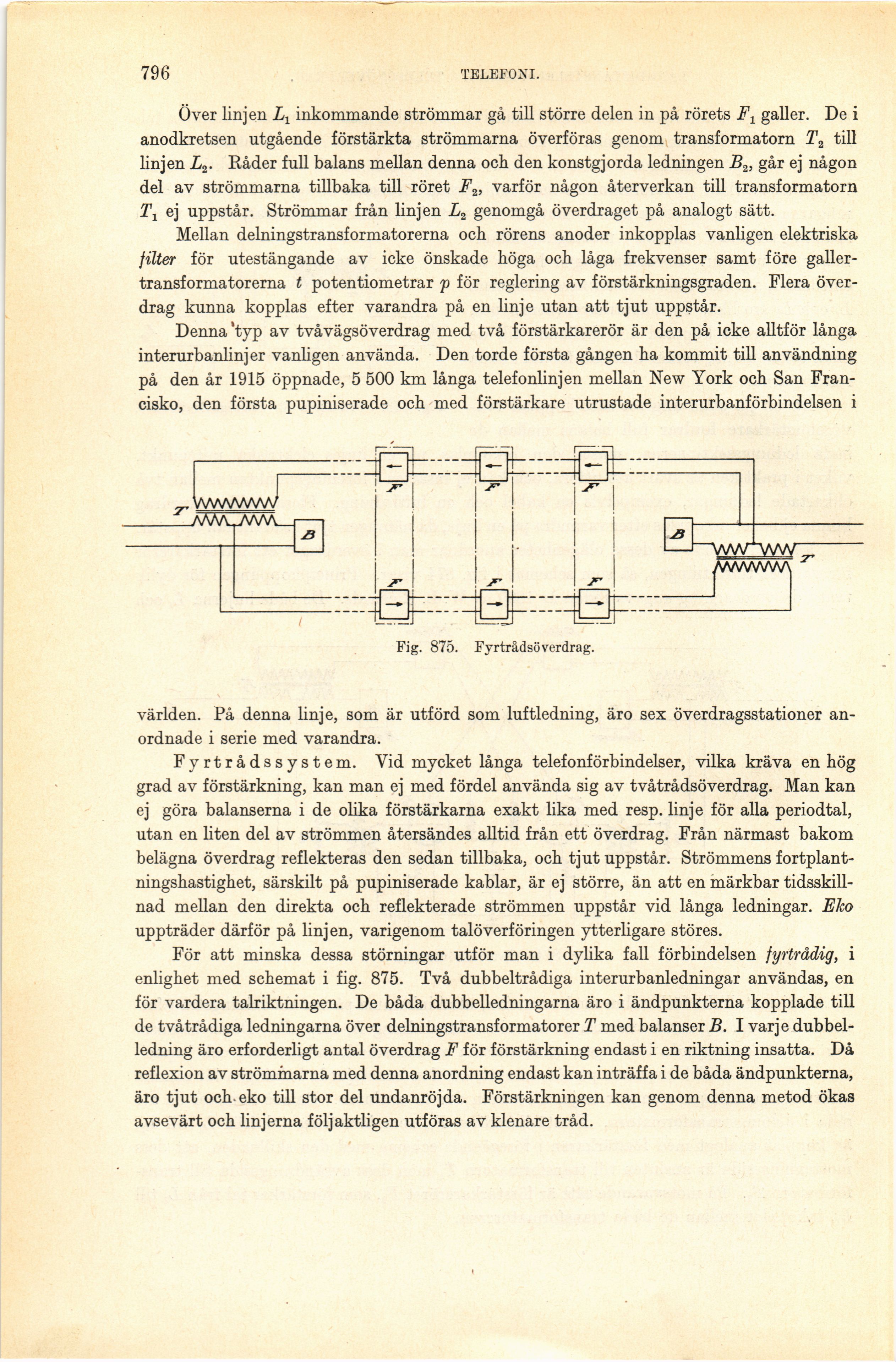

Fig. 875. Fyrtrådsöverdrag.
världen. På denna linje, som är utförd som luftledning, äro sex överdragsstationer
anordnade i serie med varandra.
Fyrtrådssystem. Vid mycket långa telefonförbindelser, vilka kräva en hög
grad av förstärkning, kan man ej med fördel använda sig av tvåtrådsöverdrag. Man kan
ej göra balanserna i de olika förstärkarna exakt lika med resp, linje för alla periodtal,
utan en liten del av strömmen återsändes alltid från ett överdrag. Från närmast bakom
belägna överdrag reflekteras den sedan tillbaka, och tjut uppstår. Strömmens
fortplant-ningshastighet, särskilt på pupiniserade kablar, är ej större, än att en märkbar
tidsskillnad mellan den direkta och reflekterade strömmen uppstår vid långa ledningar. Eko
uppträder därför på linjen, varigenom talöverföringen ytterligare störes.
För att minska dessa störningar utför man i dylika fall förbindelsen fyrtrådig, i
enlighet med schemat i fig. 875. Två dubbeltrådiga interurbanledningar användas, en
för vardera talriktningen. De båda dubbelledningarna äro i ändpunkterna kopplade till
de tvåtrådiga ledningarna över delningstransformatorer T med balanser B. I varje
dubbelledning äro erforderligt antal överdrag F för förstärkning endast i en riktning insatta. Då
reflexion av strömmarna med denna anordning endast kan inträffa i de båda ändpunkterna,
äro tjut och-eko till stor del undanröjda. Förstärkningen kan genom denna metod ökas
avsevärt och linjerna följaktligen utföras av klenare tråd.
