MEKANISK BEHANDLING. KROSSNING.
385

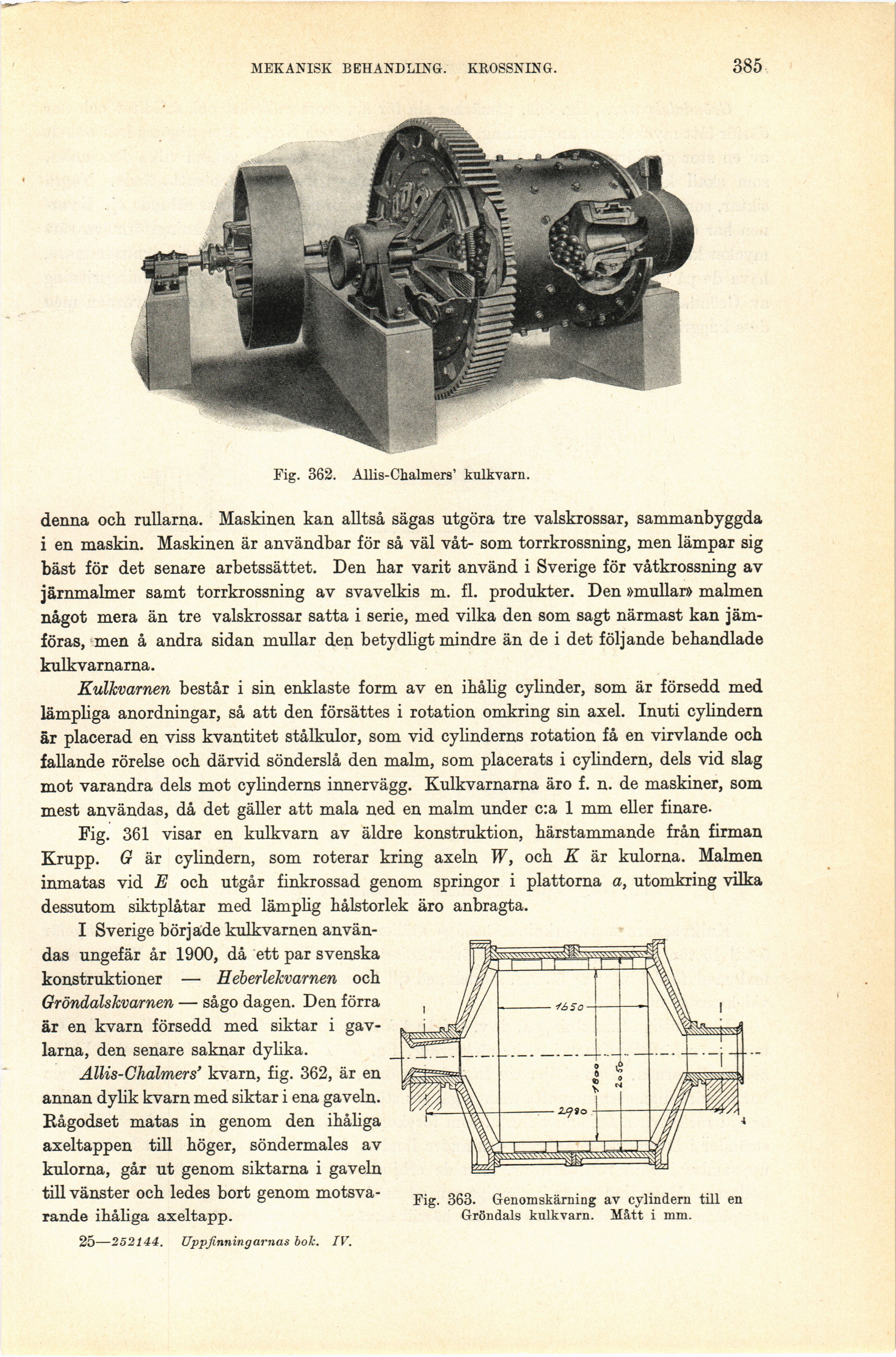

Fig. 362. AJlis-Chalmers’ kulkvarn.
denna och rullarna. Maskinen kan alltså sägas utgöra tre valskrossar, sammanbyggda
i en maskin. Maskinen är användbar för så väl våt- som torrkrossning, men lämpar sig
bäst för det senare arbetssättet. Den har varit använd i Sverige för våtkrossning av
järnmalmer samt torrkrossning av svavelkis m. fl. produkter. Den »mullar» malmen
något mera än tre valskrossar satta i serie, med vilka den som sagt närmast kan
jämföras, men å andra sidan mullar den betydligt mindre än de i det följande behandlade
kulkvarnarna.
Kulkvarnen består i sin enklaste form av en ihålig cylinder, som är försedd med
lämpliga anordningar, så att den försättes i rotation omkring sin axel. Inuti cylindern
är placerad en viss kvantitet stålkulor, som vid cylinderns rotation få en virvlande och
fallande rörelse och därvid sönderslå den malm, som placerats i cylindern, dels vid slag
mot varandra dels mot cylinderns innervägg. Kulkvarnarna äro f. n. de maskiner, som
mest användas, då det gäller att mala ned en malm under c:a 1 mm eller finare.
Fig. 361 visar en kulkvarn av äldre konstruktion, härstammande från firman
Krupp. G är cylindern, som roterar kring axeln W, och K är kulorna. Malmen
inmatas vid E och utgår finkrossad genom springor i plattorna a, utomkring vilka
dessutom siktplåtar med lämplig hålstorlek äro anbragta.
I Sverige började kulkvarnen
användas ungefär år 1900, då ett par svenska
konstruktioner — Heberlekvarnen och
Gröndalskvarnen — sågo dagen. Den förra
är en kvarn försedd med siktar i
gavlarna, den senare saknar dylika.
Allis-Chalmers’ kvarn, fig. 362, är en
annan dylik kvarn med siktar i ena gaveln.
Rågodset matas in genom den ihåliga
axeltappen till höger, söndermales av
kulorna, går ut genom siktarna i gaveln
till vänster och ledes bort genom
motsvarande ihåliga axeltapp.
25—252144. Uppfinningarnas bok. IV.
Fig. 363. Genomskärning av cylindern till en
Gröndals kulkvarn. Mått i mm.
