FRAMSTÄLLNING AV TACKJÄRN. TRÄKOLSMASUGNAR.
577
lindern 5 även upplyftas, varvid det för mursättningen avsedda materialet rasar
ned i pipan. Det styres härvid av cylindern f, så att det kommer att falla intill
pipmuren.
Vid större diameter på pipan brukar man även uppdela kolsättningen så, att först
en del av malmen beskickas på bottnen av tratten c runt omkring könen d samt
där-ovanpå kolen och slutligen den andra delen av den för kolsättningen avsedda malmen.
När sättning göres, kommer då den i trattens botten placerade malmen att bilda
mittsättning och den ovanpå kolen anbragta malmen, som kommer att falla längre ut, s. k.
ringsättning.
Den å fig. 572 visade anordningen för könens upplyftande utgöres av en balans g,
vars rörelse åstadkommes med tillhjälp av en luftcylinder h, till vilken tryckluften
er-hålles från masugnens blästerledning. De här beskrivna uppsättningsmålen äro s. k.
enkelslutande. Vid sättningarna kommer givetvis, under den tid som uppsättningsmålet
är öppet, en del gas att strömma ut genom detta. Det oaktat har man i Sverige
bibehållit dessa enkelslutande uppsättnngsmål, under det man i utlandet för de stora,
koks-imasugnarna övergått till användning av
dubbelslutande uppsättningsmål, för vilka längre fram skall
redogöras.
Fig. 573 a och 573 b visa en svensk masugn
av en något äldre typ. Den har öppet
uppsättningsmål, men är försedd med en s. k.
gassam-lande cylinder, omkring vilken gasen stiger upp
och in i gasledningarna, som äro försedda med s. k.
sotsäckar. Masugnens yttermurar äro neddragna
ända till marken, och omkring stället äro dessa
förstärkta genom i desamma i vertikalt läge
inmurade järnvägsskenor. Ugnen, som är utrustad
med 6 formor, har öppet slaggbröst samt är försedd
med timpel och dammsten, fig. 574.
En modern svensk träkolsmasugn återgives i
fig. 575. Den är försedd med Tholanders
uppsättningsmål och tvenne gasuttag. Yttermurarna
uppbäras av ett ringformigt bördjärn, tillverkat
av F-balkar och plåt, vilket uppbäres av 6 st.
kolonner av gjutjärn. Masugnen är således försedd
med fritt ställe, vilket
medför den fördelen,
att stället blir bättre
åtkomligt och tillsynen
av formorna lättare,
varj ämte mindre
svårigheter uppstå vid
mera genomgripande
reparationer av pipans
nedre del. Den yttersta
muren sträcker sig
endast till pipans halva

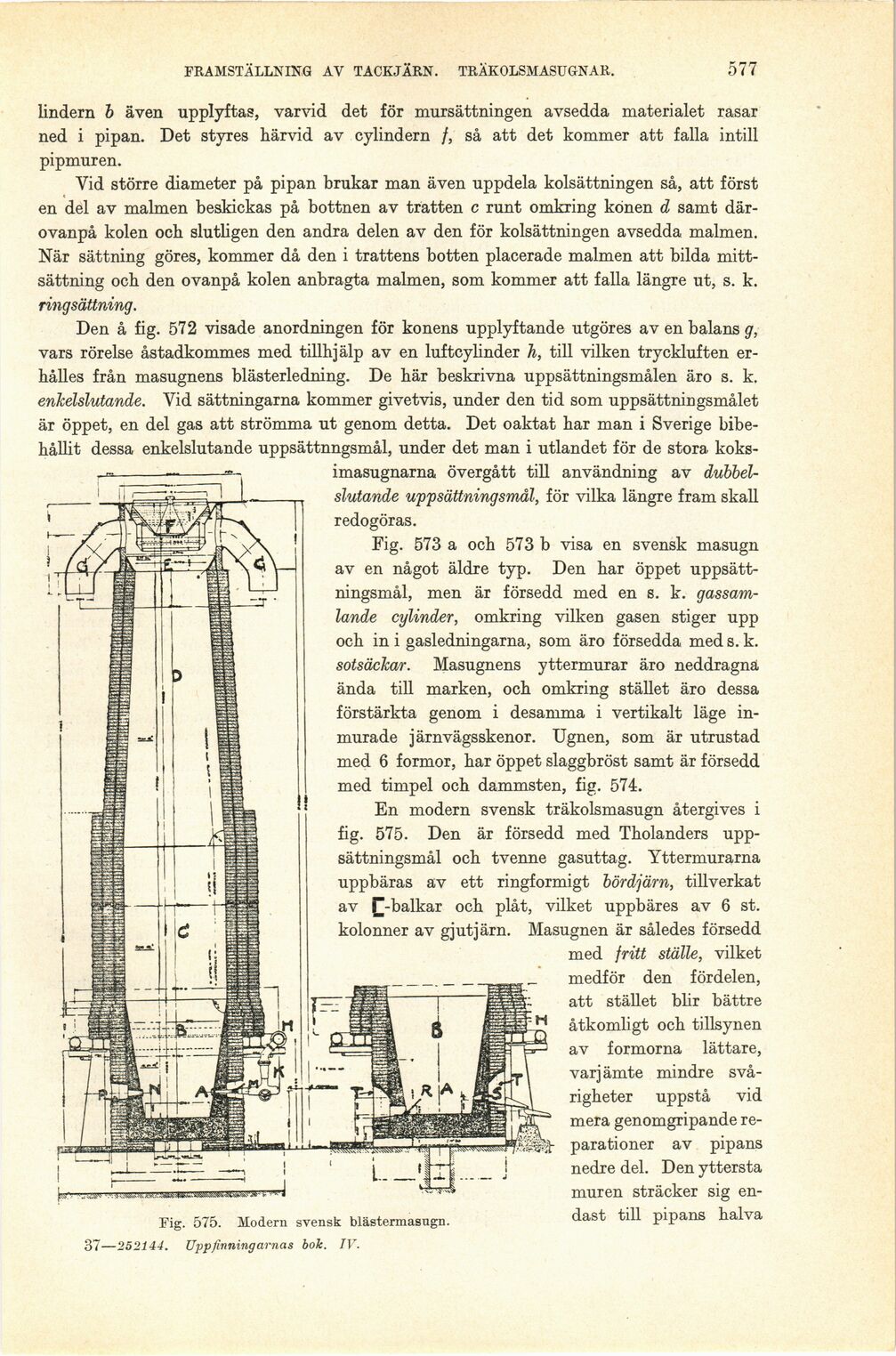

Fig. 575. Modern svensk blästermasugn.
37—252144. Uppfinningarnas bok. IV.
