859
MEKANISK PROVNING. KONSTANTA STATISKA PÅKÄNNINGAR.
X
för tryckprov. Metallerna förhålla sig vid tryckpåkänningar på motsvarande sätt som
vid dragpåkänningar. Angivas samhörande värden på belastning och
sammantryck-ning i form av ett diagram, fig. 808, erhållas vid tryckning motsvarande gränser som
vid dragning: proportionalitetsgräns, flytgräns och brottgräns. För smidbart järn och

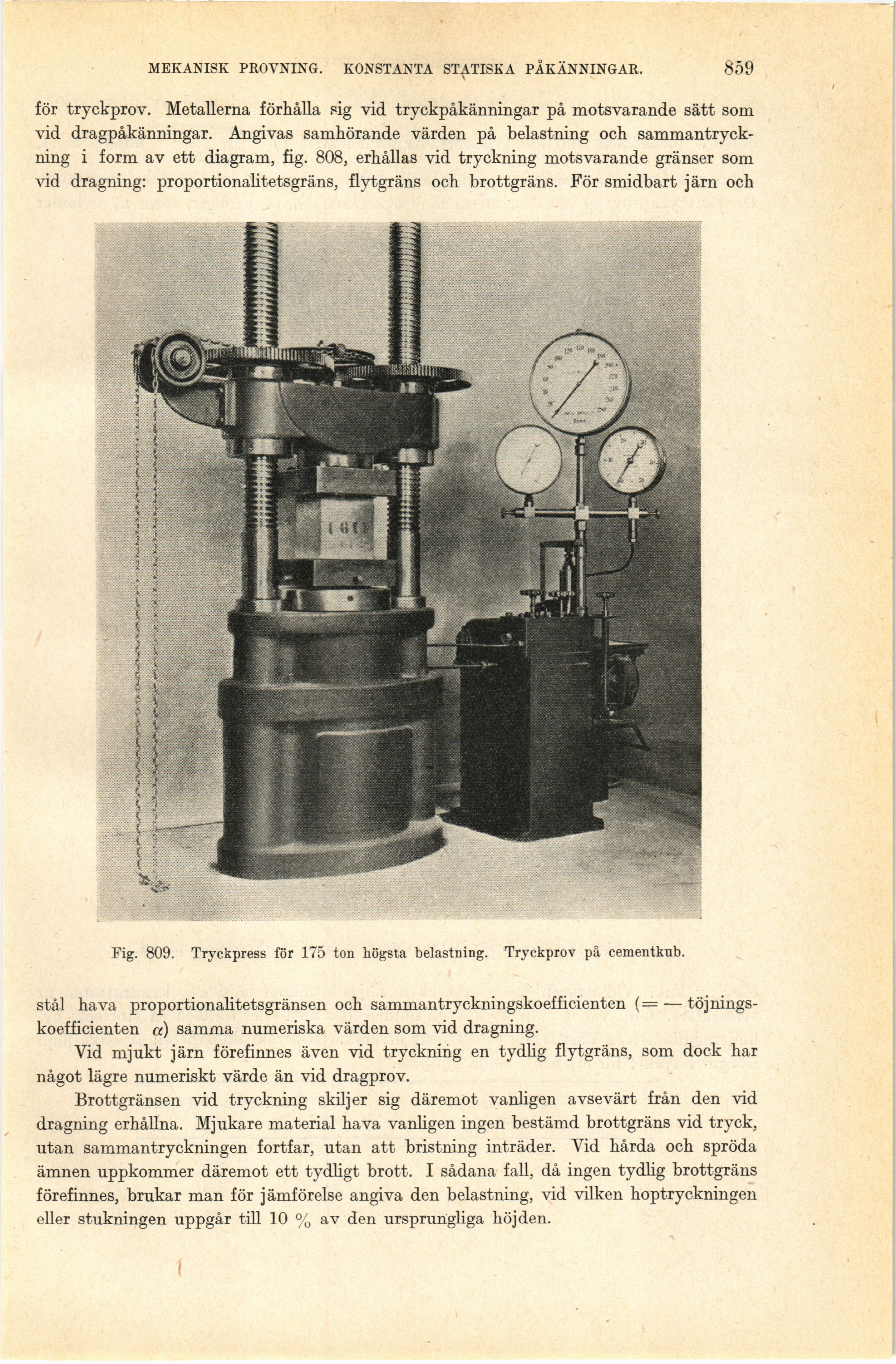

Fig. 809. Tryckpress för 175 ton högsta belastning. Tryckprov på cementknb.
stål hava proportionalitetsgränsen och sammantryckningskoefficienten ( = —
töjnings-koefficienten a) samma numeriska värden som vid dragning.
Vid mjukt järn förefinnes även vid tryckning en tydlig flytgräns, som dock har
något lägre numeriskt värde än vid dragprov.
Brottgränsen vid tryckning skiljer sig däremot vanligen avsevärt från den vid
dragning erhållna. Mjukare material hava vanligen ingen bestämd brottgräns vid tryck,
utan sammantryckningen fortfar, utan att bristning inträder. Vid hårda och spröda
ämnen uppkommer däremot ett tydligt brott. I sådana fall, då ingen tydlig brottgräns
förefinnes, brukar man för jämförelse angiva den belastning, vid vilken hoptryckningen
eller stukningen uppgår till 10 % av den ursprungliga höjden.
