868
HÅLLFASTHET OCH PROVNING.

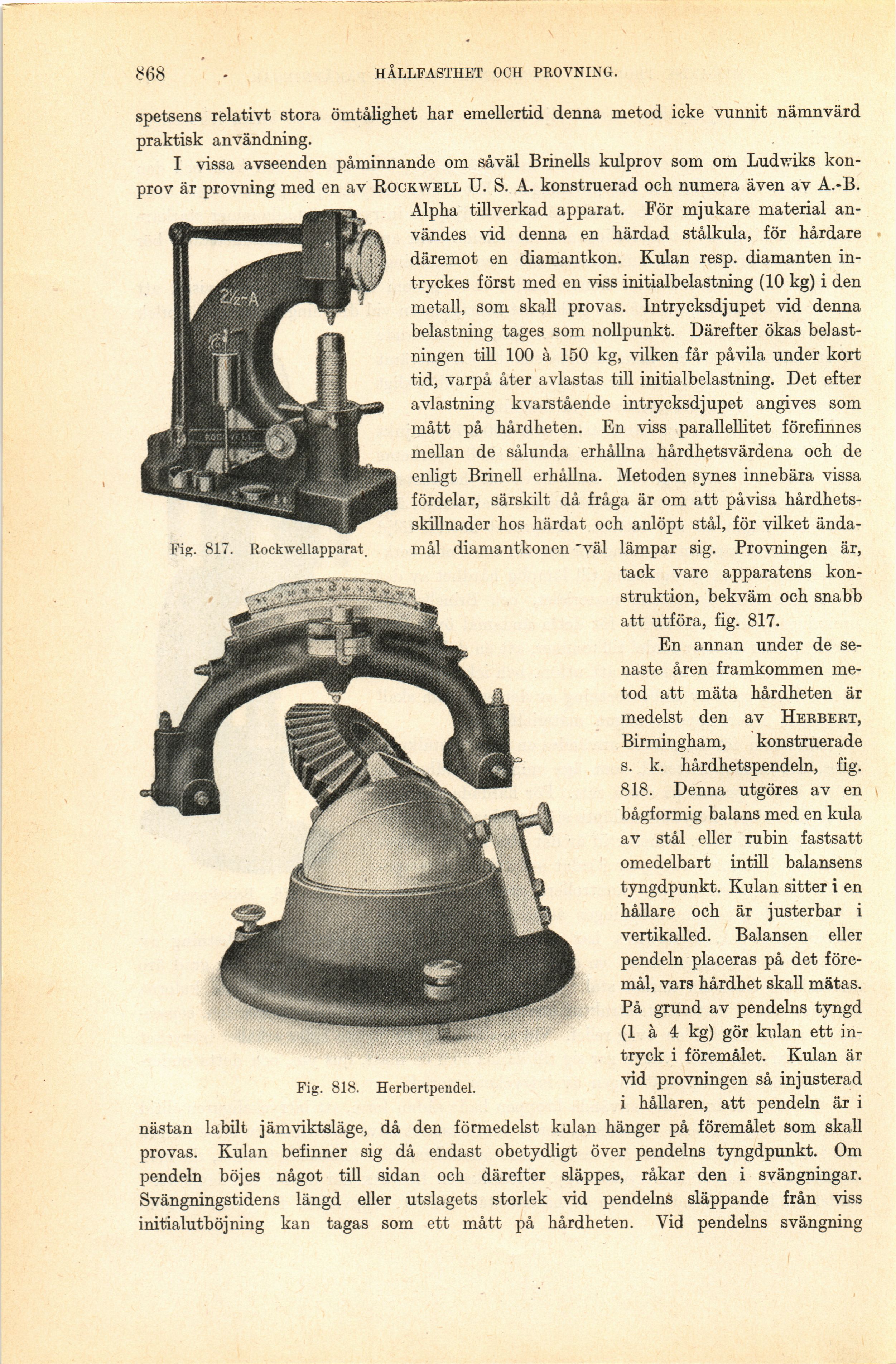

Fig. 817. Rockwellapparat.
Fig. 818. Herbertpendel.
spetsens relativt stora ömtålighet har emellertid denna metod icke vunnit nämnvärd
praktisk användning.
I vissa avseenden påminnande om såväl Brinells kulprov som om Ludwiks
kon-prov är provning med en av Rockwell U. S. A. konstruerad och numera även av A.-B.
Alpha tillverkad apparat. För mjukare material
användes vid denna en härdad stålkula, för hårdare
däremot en diamantkon. Kulan resp, diamanten
in-tryckes först med en viss initialbelastning (10 kg) i den
metall, som skall provas. Intrycksdjupet vid denna
belastning tages som nollpunkt. Därefter ökas
belastningen till 100 å 150 kg, vilken får på vila under kort
tid, varpå åter avlastas till initialbelastning. Det efter
avlastning kvarstående intrycksdjupet angives som
mått på hårdheten. En viss parallellitet förefinnes
mellan de sålunda erhållna hårdhetsvärdena och de
enligt Brinell erhållna. Metoden synes innebära vissa
fördelar, särskilt då fråga är om att påvisa
hårdhetsskillnader hos härdat och anlöpt stål, för vilket
ändamål diamantkonen ’väl lämpar sig. Provningen är,
tack vare apparatens
konstruktion, bekväm och snabb
att utföra, fig. 817.
En annan under de
senaste åren framkommen
metod att mäta hårdheten är
medelst den av Herbert,
Birmingham, konstruerade
s. k. hårdhetspendeln, fig.
818. Denna utgöres av en
bågformig balans med en kula
av stål eller rubin fastsatt
omedelbart intill balansens
tyngdpunkt. Kulan sitter i en
hållare och är justerbar i
vertikalled. Balansen eller
pendeln placeras på det
föremål, vars hårdhet skall mätas.
På grund av pendelns tyngd
(1 å 4 kg) gör kulan ett
intryck i föremålet. Kulan är
vid provningen så in justerad
i hållaren, att pendeln är i
nästan labilt jämviktsläge, då den förmedelst kålan hänger på föremålet som skall
provas. Kulan befinner sig då endast obetydligt över pendelns tyngdpunkt. Om
pendeln böjes något till sidan och därefter släppes, råkar den i svängningar.
Svängningstidens längd eller utslagets storlek vid pendelns släppande från viss
initialutböjning kan tagas som ett mått på hårdheten. Vid pendelns svängning
