GJUTNING. GJUTFORMARNAS TORKNING.
25
lådor användas i stället för formflaskor. Dessa maskiner, som oftast drivas med
tryckluft, användas särskilt för tillverkning av större kärnor av oregelbunden form.
För kärnornas hållande i noggrant läge i gjutformen användas kärnstift eller
kärn-nålar, kärnpallar, kärnspikar m. m.
Ett egendomligt, redan länge för lättsmälta metaller såsom tenn, zink och bly
använt gjutsätt att utan kärna framställa hålgods består däruti, att man, sedan metallen
inhällts i formen, låter den stelna till en viss tjocklek vid form väggarna, varefter den
inuti formen kvarvarande, ännu flytande metallen uthälles. Denna metod, benämnd
störtgfutning, användes huvudsakligen för smärre prydnadsgods.

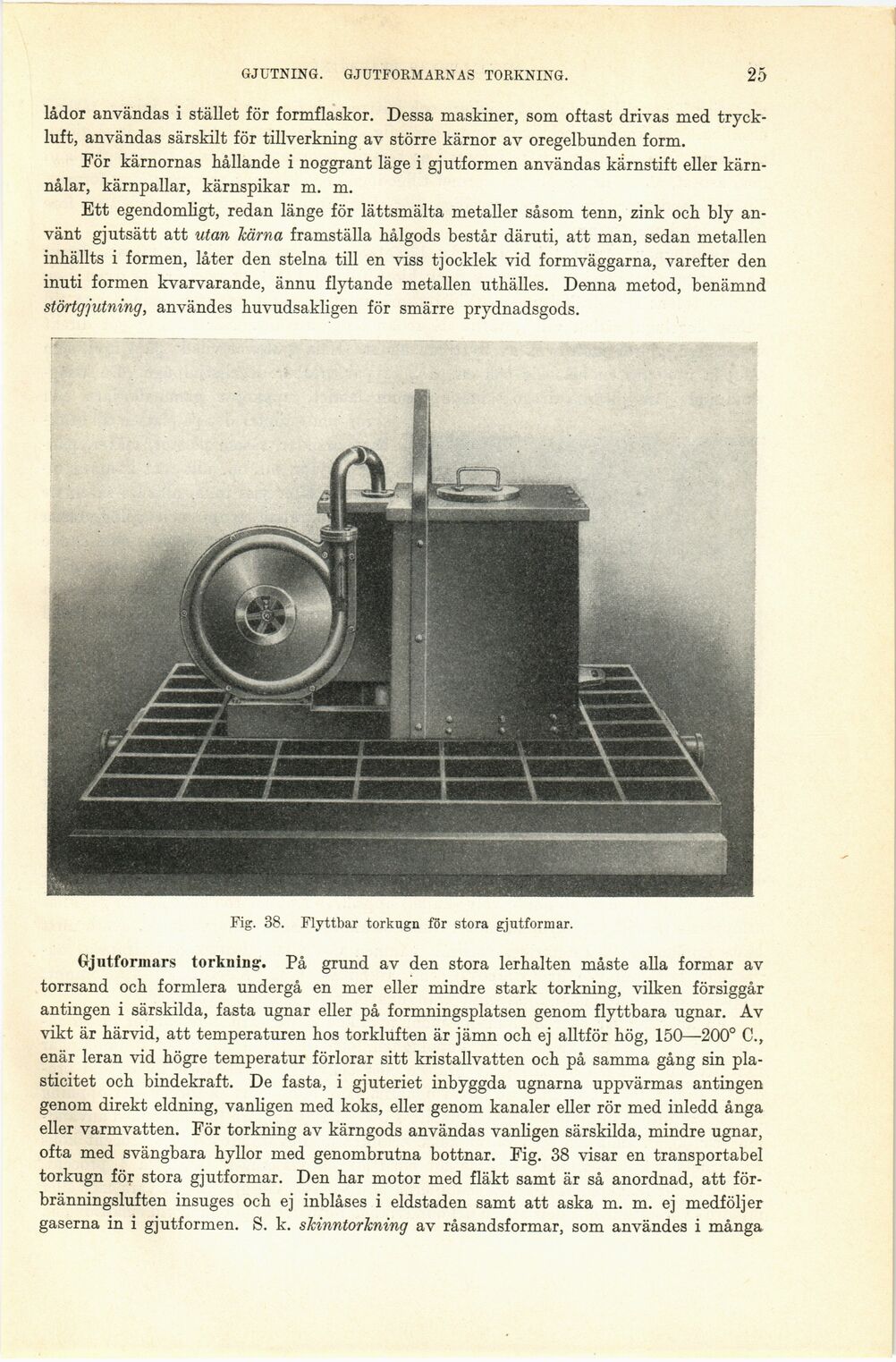

Fig. 38. Flyttbar torkugn för stora gjutformar.
Gjutformars torkning1. På grund av den stora lerhalten måste alla formar av
torrsand och formlera undergå en mer eller mindre stark torkning, vilken försiggår
antingen i särskilda, fasta ugnar eller på formningsplatsen genom flyttbara ugnar. Av
vikt är härvid, att temperaturen hos torkluften är jämn och ej alltför hög, 150—200° C.,
enär leran vid högre temperatur förlorar sitt kristallvatten och på samma gång sin
plasticitet och bindekraft. De fasta, i gjuteriet inbyggda ugnarna uppvärmas antingen
genom direkt eldning, vanligen med koks, eller genom kanaler eller rör med inledd ånga
eller varmvatten. För torkning av kärngods användas vanligen särskilda, mindre ugnar,
ofta med svängbara hyllor med genombrutna bottnar. Fig. 38 visar en transportabel
torkugn för stora gjutformar. Den har motor med fläkt samt är så anordnad, att
för-bränningsluften insuges och ej inblåses i eldstaden samt att aska m. m. ej medföljer
gaserna in i gjutformen. S. k. skinntorkning av råsandsformar, som användes i många
