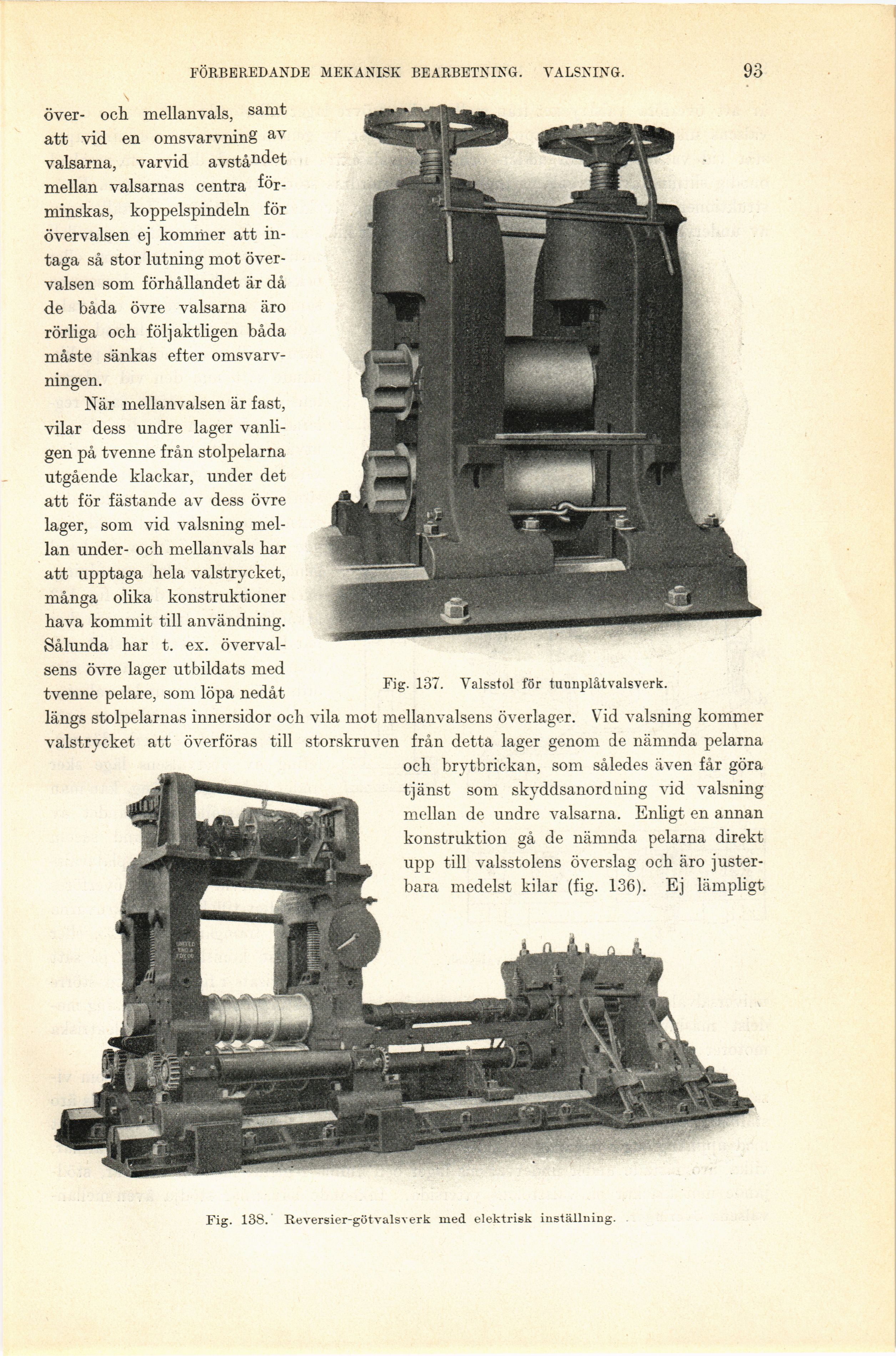

FÖRBEREDANDE MEKANISK BEARBETNING. VALSNING.
93
över- och mellanvals, samt
att vid en omsvarvning av
valsarna, varvid avståndet
mellan valsarnas centra
förminskas, koppelspindeln för
övervalsen ej kommer att
intaga så stor lutning mot
övervalsen som förhållandet är då
de båda övre valsarna äro
rörliga och följaktligen båda
måste sänkas efter
omsvarv-ningen.
När mellanvalsen är fast,
vilar dess undre lager
vanligen på tvenne från stolpelarna
utgående klackar, under det
att för fästande av dess övre
lager, som vid valsning
mellan under- och mellanvals har
att upptaga hela valstrycket,
många olika konstruktioner
hava kommit till användning.
Sålunda har t. ex.
övervalsens övre lager utbildats med
tvenne pelare, som löpa nedåt
längs stolpelarnas innersidor och vila mot mellanvalsens överlager. Vid valsning kommer
valstrycket att överföras till storskruven från detta lager genom de nämnda pelarna
och brytbrickan, som således även får göra
tjänst som skyddsanordning vid valsning
mellan de undre valsarna. Enligt en annan
konstruktion gå de nämnda pelarna direkt
upp till valsstolens överslag och äro
juster-bara medelst kilar (fig. 136). Ej lämpligt
Fig. 137. Valsstol för tunnplåtvalsverk.
Fig. 138. Reversier-götvalsverk med elektrisk inställning.
