94
METALLERNAS BEARBETNING.
är att överföra valstrycket från mellanvalsens övre lager till storskruven genom
övervalsens undre lager, dess tapp och dess övre lager, ty genom en sådan anordning
uppstår vid valsning mellan under- och mellanvals extra friktion och därigenom orsakad
onödig slitning av övervalsens tappar, samt erfordras större kraft för valsningen.
Konstruktionen användes dock stundom vid valsning av klenare sektioner. Inställningen
av undervalsens lager kan ske genom en reglerbar kil, som är placerad antingen parallell
med valsens längdriktning eller
också vinkelrät mot densamma
samt i vissa fall genom en i
valsstolens understycke lagrad
storskruv, vilken är anordnad på
liknande sätt som den vid
valsstolens överslag använda samt
reglerad medelst en cylindrisk
kugg-utväxling. Övervalsens reglering
åstadkommes genom vridning av
storskruven och sker i de fall, där
omställning under själva
valsningen ej kommer i fråga, för hand
genom någon enkel anordning,
exempelvis enligt den i fig. 133
åskådliggjorda. Inställningen sker
här för varje valsstol särskilt, och
man måste på ett eller annat sätt
ordna så, att man under
valsningen kan låsa fast storskruven i ett
visst läge. Vid valsverk, där
reglering av övervalsens läge sker
under valsningens gång, kan man
även verkställa inställandet av
storskruvarna för hand såsom
vanligen sker vid
tunnplåtsvals-verk, varvid rörelsen överföres
samtidigt till båda storskruvarna
såsom framgår av fig. 133, eller
medelst koniska växlar på sätt
som visats i fig. 132. Vid större
universalvalsverk samt vid omkastningsverk sker dock storskruvarnas inställning
medelst maskinkraft, och härvid kommer antingen hydraulik (fig. 135) eller elektriska
motorer (fig. 138) till användning.
Av säregen konstruktion är den s. k. Erdmannska valsstolen för trioverk, som
visas i fig. 139. Mellanvalsen är här fast lagrad, under det att över- och undervals äro
ställbara, dock oberoende av varandra. Övervalsens lagring är anordnad på vanligt sätt
med upphängning i överslaget, undervalsens läge bestämmes däremot genom hävarmar,
vilka äro fästade under undervalsens lager och kunna regleras medelst skruvar,
stödjande mot klackar på valsstolens yttersida. Liknande hävarmar stödja även
mellanvalsens överlager.

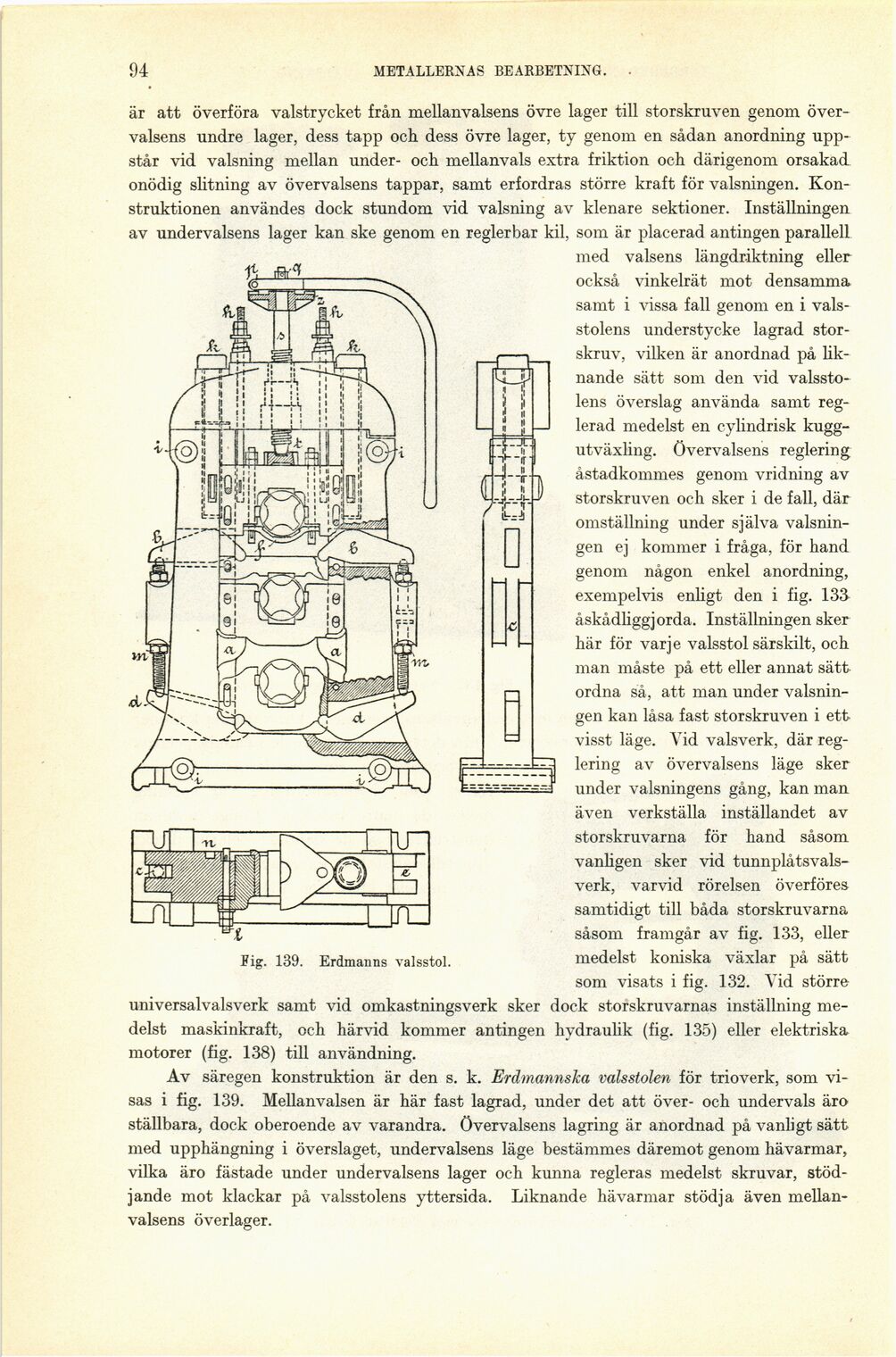

Fig. 139. Erdmanns valsstol.
