298
METALLERNAS BEARBETNING.
avse ett bekvämt upptagande av knivbladen. Sålunda visar fig. 504 en kniv, vars
skällor bestå av tvenne U-formigt pressade metallplåtar, vilka med knivbladet bilda en
3-länkad arm, så att alltsammans kan bekvämt sammanläggas. En annan anordning
(fig. 505) har skaftet delat i två långsgående hälfter, vilka antingen helt och hållet
omsluta bladet, då kniven ej användes, eller, då så skall ske, tillsammans bilda skaftet.
En konstruktion utan väsentlig förändring av skaftet visas i fig. 506. Bladet kan
öppnas genom utdragning av en hake vid skaftets bakre ände. Hos en annan klass
fickknivar sker öppnandet genom tryckning med tummen på en utskjutande knapp, varvid
bladet drives ut genom fjäder (fig. 507). Man vinner härigenom den fördelen, att
kniven blir färdig till användning blott med ena handen, vilket mången gång kan vara till

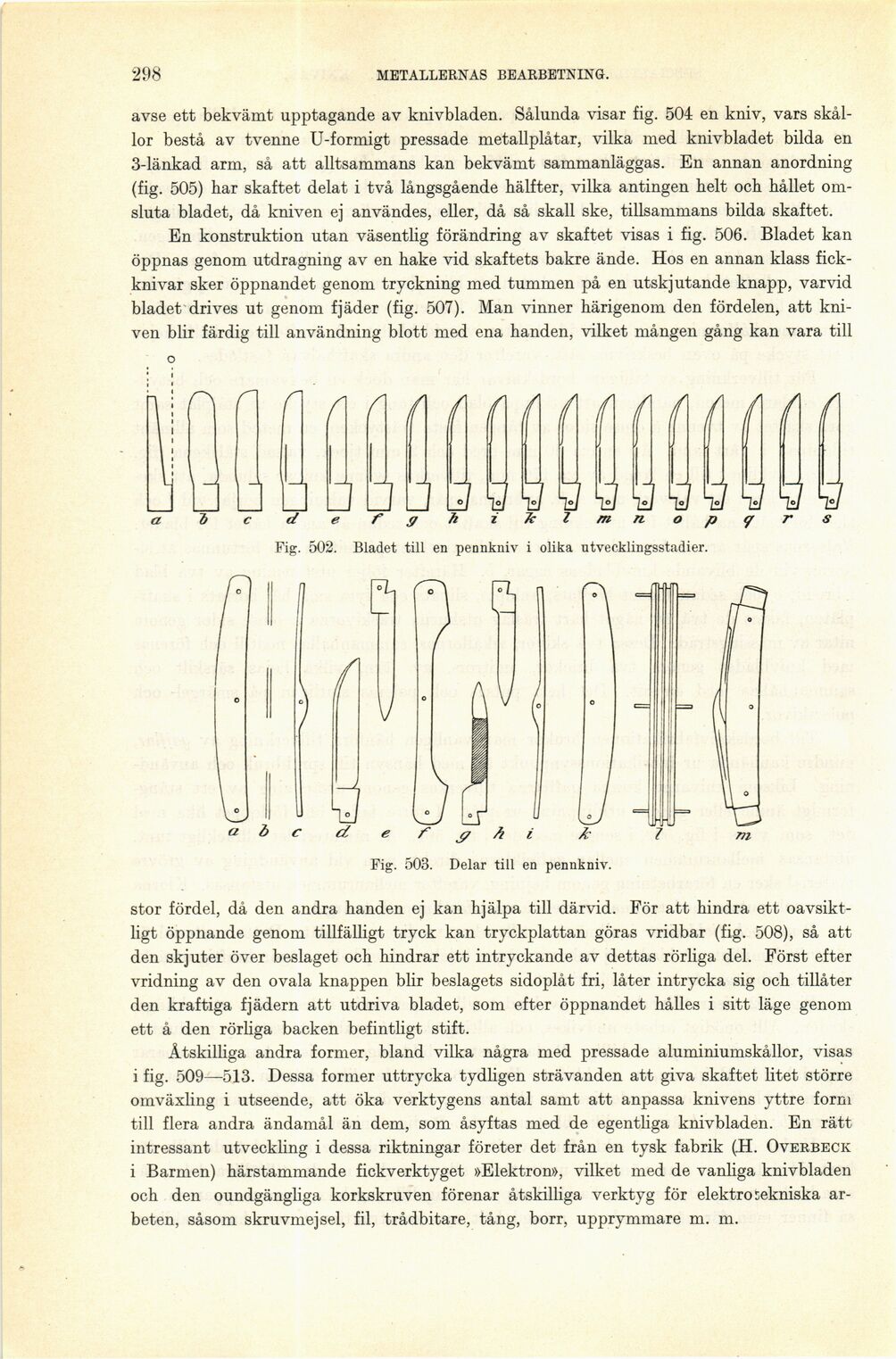

Fig. 502. Bladet till en pennkniv i olika utvecklingsstadier.
Fig. 503. Delar till en pennkniv.
stor fördel, då den andra handen ej kan hjälpa till därvid. För att hindra ett
oavsiktligt öppnande genom tillfälligt tryck kan tryckplattan göras vridbar (fig. 508), så att
den skjuter över beslaget och hindrar ett intryckande av dettas rörliga del. Först efter
vridning av den ovala knappen blir beslagets sidoplåt fri, låter intrycka sig och tillåter
den kraftiga fjädern att utdriva bladet, som efter öppnandet hålles i sitt läge genom
ett å den rörliga backen befintligt stift.
Åtskilliga andra former, bland vilka några med pressade aluminiumskållor, visas
i fig. 509—513. Dessa former uttrycka tydligen strävanden att giva skaftet litet större
omväxling i utseende, att öka verktygens antal samt att anpassa knivens yttre form
till flera andra ändamål än dem, som åsyftas med de egentliga knivbladen. En rätt
intressant utveckling i dessa riktningar företer det från en tysk fabrik (H. Overbeck
i Barmen) härstammande fickverktyget »Elektron», vilket med de vanliga knivbladen
och den oundgängliga korkskruven förenar åtskilliga verktyg för elektrosekniska
arbeten, såsom skruvmejsel, fil, trådbitare, tång, borr, upprymmare m. m.
