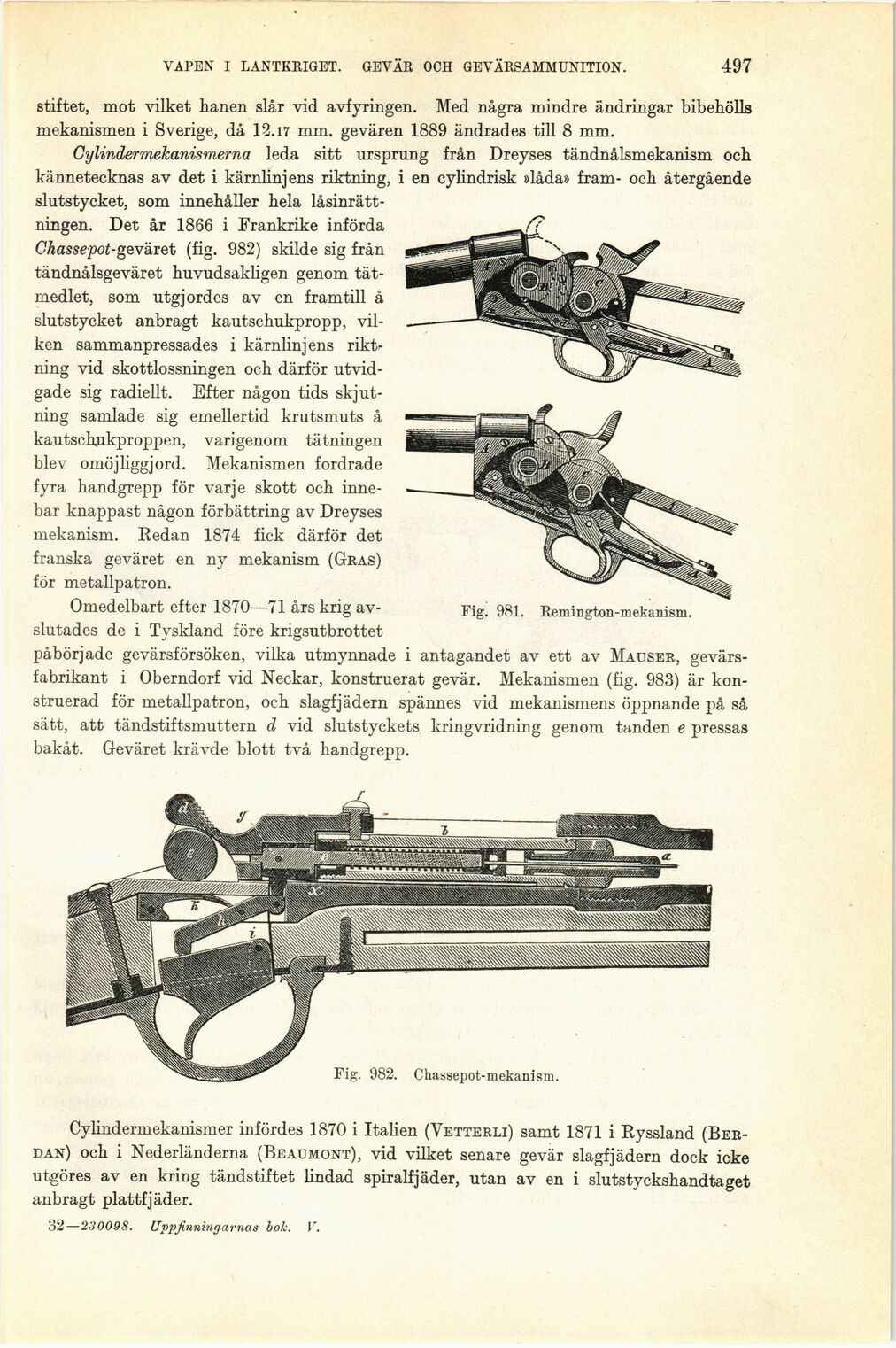

VAPEN I LANTKRIGET. GEVÄR, OCH GEVÄRSAMMÜNITION.
497
stiftet, mot vilket hanen slår vid avfyringen. Med några mindre ändringar bibehölls
mekanismen i Sverige, då 12.17 mm. gevären 1889 ändrades till 8 mm.
Cylindermekanismerna leda sitt ursprung från Dreyses tändnålsmekanism och
kännetecknas av det i kärnlinjens riktning, i en cylindrisk »låda» fram- och återgående
slutstycket, som innehåller hela
låsinrättningen. Det år 1866 i Frankrike införda
Chassepot-geväret (fig. 982) skilde sig från
tändnålsgeväret huvudsakligen genom
tätmedlet, som utgjordes av en framtill å
slutstycket anbragt kautschukpropp,
vilken sammanpressades i kärnlinjens
riktning vid skottlossningen och därför
utvidgade sig radiellt. Efter någon tids
skjutning samlade sig emellertid krutsmuts å
kautschjikproppen, varigenom tätningen
blev omöjliggjord. Mekanismen fordrade
fyra handgrepp för varje skott och
innebar knappast någon förbättring av Dreyses
mekanism. Redan 1874 fick därför det
franska geväret en ny mekanism (Gras)
för metallpatron.
Omedelbart efter 1870—71 års krig
avslutades de i Tyskland före krigsutbrottet
påbörjade gevärsförsöken, vilka utmynnade i antagandet av ett av Mauser,
gevärs-fabrikant i Oberndorf vid Neckar, konstruerat gevär. Mekanismen (fig. 983) är
konstruerad för metallpatron, och slagfjädern spännes vid mekanismens öppnande på så
sätt, att tändstiftsmuttern d vid slutstyckets kringvridning genom tanden e pressas
bakåt. Geväret krävde blott två handgrepp.
Fig. 981. Remington-mekanism.
Fig. 982. Chassepot-mekanism.
Cylindermekanismer infördes 1870 i Italien (Vetterli) samt 1871 i Ryssland
(Ber-dan) och i Nederländerna (Beaumont), vid vilket senare gevär slagfjädern dock icke
utgöres av en kring tändstiftet lindad spiralfjäder, utan av en i slutstyckshandtaget
anbragt plattfjäder.
32—230098. Uppfinningarnas bok. U.
