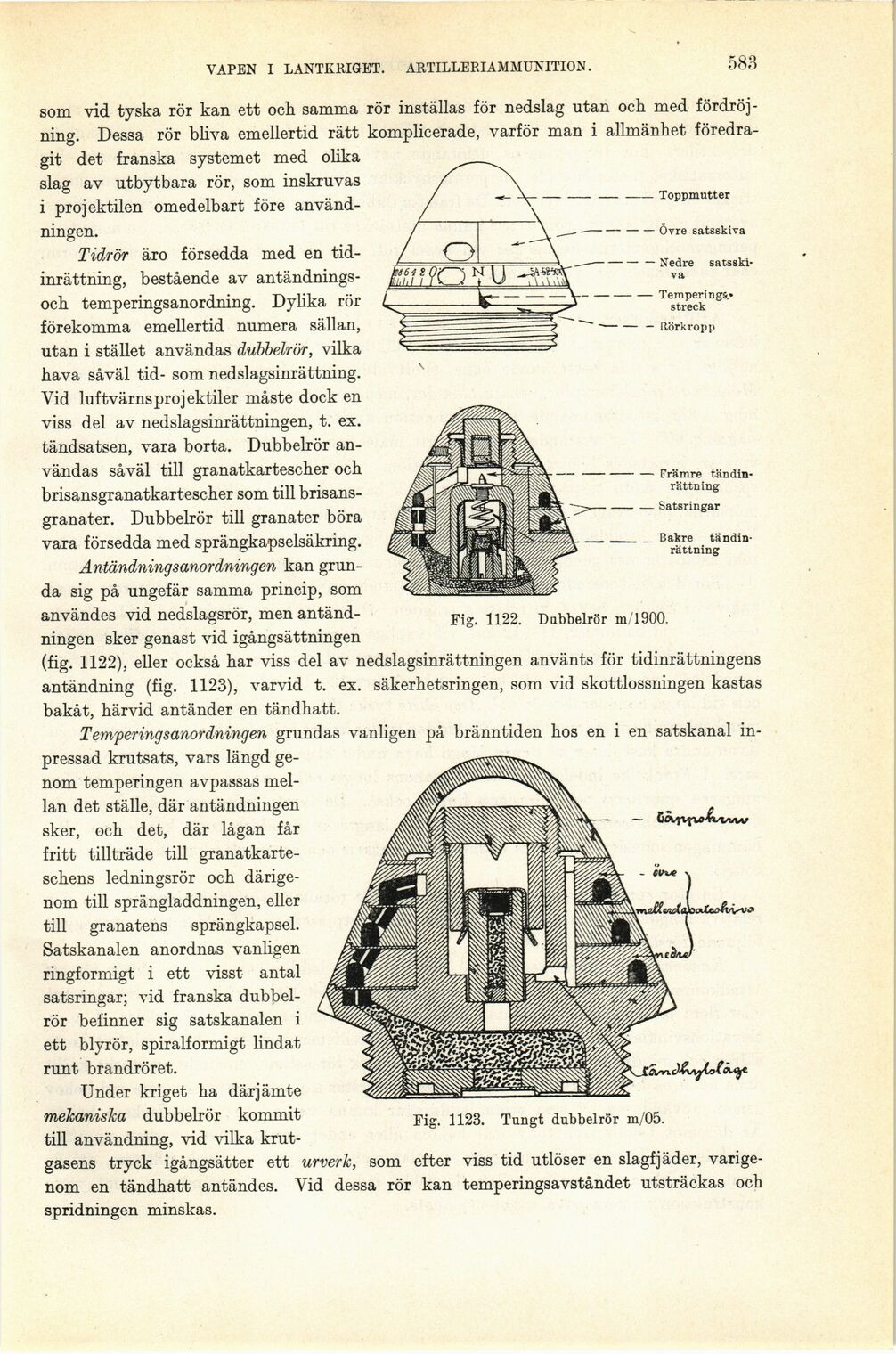

VAPEN I LANTKRIGET. ARTILLERIAMMUNITION.
583
som vid tyska rör kan ett och samma rör inställas för nedslag utan och med
fördröjning. Dessa rör bliva emellertid rätt komplicerade, varför man i allmänhet
föredragit det franska systemet med olika
slag av utbytbara rör, som inskruvas
i projektilen omedelbart före
användningen.
Tidrör äro försedda med en
tidinrättning, bestående av
antändnings-och temperingsanordning. Dylika rör
förekomma emellertid numera sällan,
utan i stället användas dubbelrör, vilka
hava såväl tid- som nedslagsinrättning.
Vid luftvärns projektiler måste dock en
viss del av nedslagsinrättningen, t. ex.
tändsatsen, vara borta. Dubbelrör
användas såväl till granatkartescher och
brisansgranatkartescher som till
brisans-granater. Dubbelrör till granater böra
vara försedda med sprängkapselsäkring.
Antändning sanordningen kan
grunda sig på ungefär samma princip, som
användes vid nedslagsrör, men
antänd-ningen sker genast vid igångsättningen
(fig. 1122), eller också har viss del av nedslagsinrättningen använts för tidinrättningens
antändning (fig. 1123), varvid t. ex. säkerhetsringen, som vid skottlossningen kastas
bakåt, härvid antänder en tändhatt.
Temperingsanordningen grundas vanligen på bränntiden hos en i en satskanal
inpressad krutsats, vars längd
genom temperingen avpassas
mellan det ställe, där antändningen
sker, och det, där lågan får
fritt tillträde till
granatkarte-schens ledningsrör och
därigenom till sprängladdningen, eller
till granatens sprängkapsel.
Satskanalen anordnas vanligen
ringformigt i ett visst antal
satsringar; vid franska
dubbelrör befinner sig satskanalen i
ett blyrör, spiralformigt lindat
runt brandröret.
Under kriget ha därjämte
mekaniska dubbelrör kommit
till användning, vid vilka
krut
gasens tryck igångsätter ett urverk, som efter viss tid utlöser en slagfjäder,
varigenom en tändhatt antändes. Vid dessa rör kan temperingsavståndet utsträckas och
spridningen minskas.
Fig. 1122. Babbelrör m/1900.
Fig. 1123. Tungt dubbelrör m/05.
