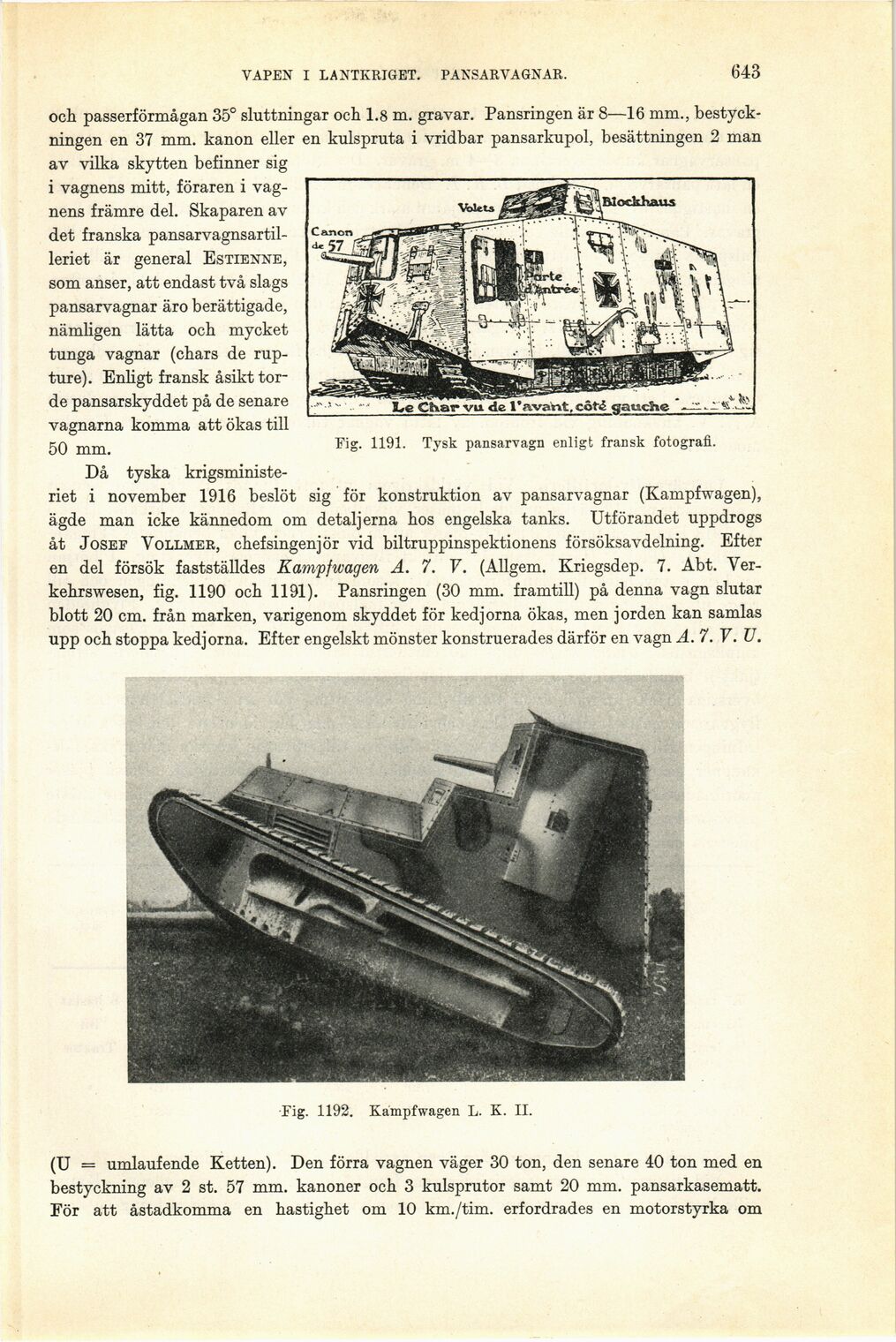

VAPEN I LANTKRIGET. PANSARVAGNAR.
643
Fig. 1191. Tysk pansarvagn enligt fransk fotografi.
och passerförmågan 35° sluttningar och 1.8 m. gravar. Pansringen är 8—16 mm.,
bestyck-ningen en 37 mm. kanon eller en kulspruta i vridbar pansarkupol, besättningen 2 man
av vilka skytten befinner sig
i vagnens mitt, föraren i
vagnens främre del. Skaparen av
det franska
pansarvagnsartil-leriet är general Estienne,
som anser, att endast två slags
pansarvagnar äro berättigade,
nämligen lätta och mycket
tunga vagnar (chars de
rup-ture). Enligt fransk åsikt
torde pansarskyddet på de senare
vagnarna komma att ökas till
50 mm.
Då tyska krigsministe-
riet i november 1916 beslöt sig för konstruktion av pansarvagnar (Kampfwagen),
ägde man icke kännedom om detaljerna hos engelska tanks. Utförandet uppdrogs
åt Josef Vollmer, chefsingenjör vid biltruppinspektionens försöksavdelning. Efter
en del försök fastställdes Kampfwagen A. 7. V. (Allgem. Kriegsdep. 7. Abt.
Ver-kehrswesen, fig. 1190 och 1191). Pansringen (30 mm. framtill) på denna vagn slutar
blott 20 cm. från marken, varigenom skyddet för kedjorna ökas, men jorden kan samlas
upp och stoppa kedjorna. Efter engelskt mönster konstruerades därför en vagn A. 7. V. U.
•Fig. 1192. Kampfwagen L. K. II.
(U — umlaufende Ketten). Den förra vagnen väger 30 ton, den senare 40 ton med en
bestyckning av 2 st. 57 mm. kanoner och 3 kulsprutor samt 20 mm. pansarkasematt.
För att åstadkomma en hastighet om 10 km./tim. erfordrades en motorstyrka om
