VAPEN I SJÖKRIGET. SJÖARTILLERIET 1870—1905.
673
Konsollucka
Låshylsa
Slagstift
Handtagsmutter
Kammarskruv
A vt ryckar stånga
Avtryckare
Konsollucka
Avtryckarens
fjädersprint
Avtryckarreg el
Slid
Konsollucka–-
Slid–
Säkerhetspendelns ________
spärr
Avtryckarregel—–––––-
Säkerhetspendelns__________
fjäder
Spärrens fjäder — ––––-
Konsollucka––––––––-
Säkerhetspendelns___________
fjädersprint
Säkerhetspendel—––––––-
Kärnrör–––––––
Mantel,______________________
Öra för piston-_____________
stången

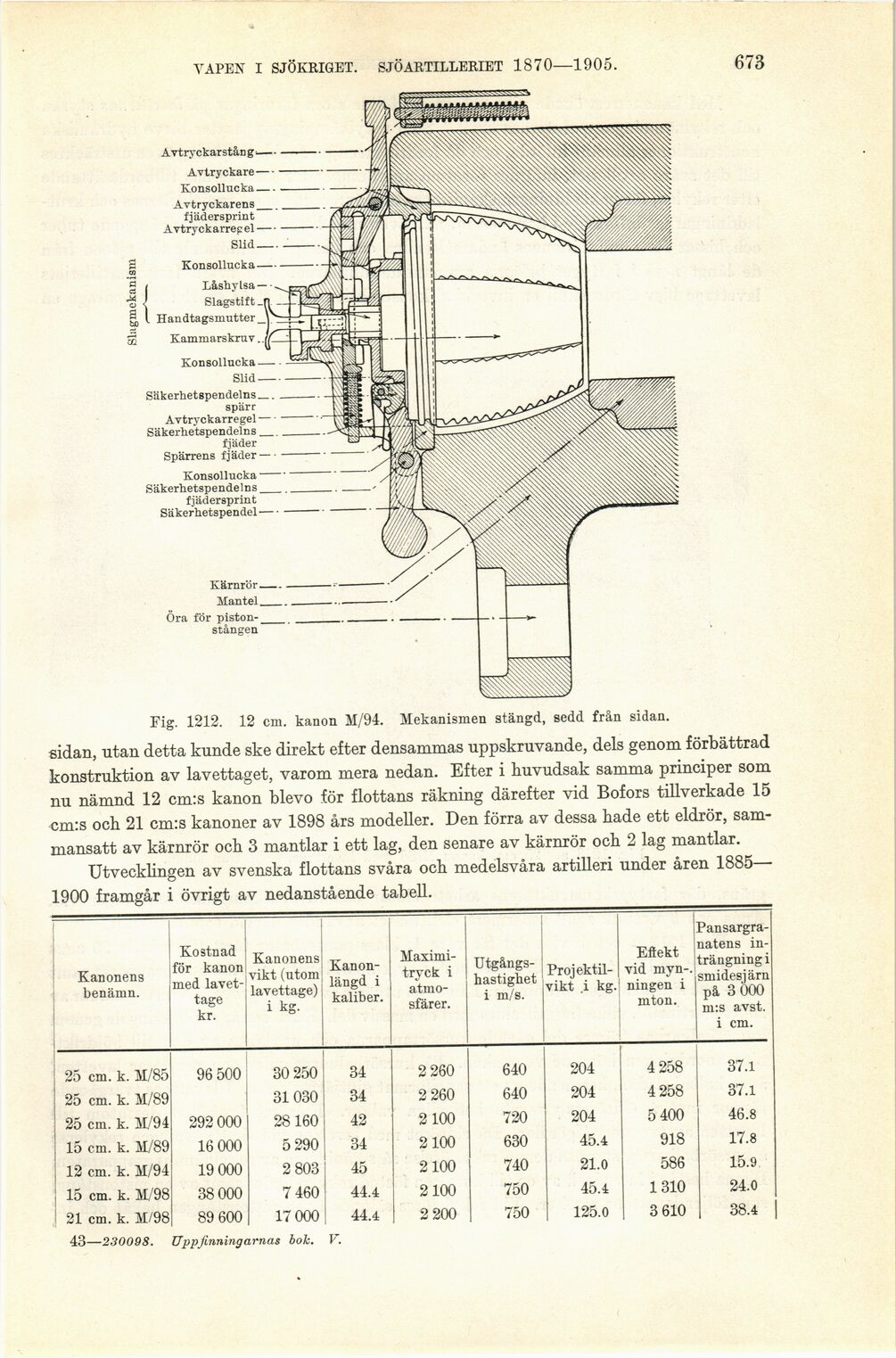

Fig. 1212. 12 cm. kanon M/94. Mekanismen stängd, sedd från sidan.
sidan, utan detta kunde ske direkt efter densammas uppskruvande, dels genom förbättrad
konstruktion av lavettaget, varom mera nedan. Efter i huvudsak samma principer som
nu nämnd 12 cm:s kanon blevo för flottans räkning därefter vid Bofors tillverkade 15
cm:s och 21 cm:s kanoner av 1898 års modeller. Den förra av dessa hade ett eldrör,
sammansatt av kärnrör och 3 mantlar i ett lag, den senare av kärnrör och 2 lag mantlar.
Utvecklingen av svenska flottans svåra och medelsvåra artilleri under åren 1885—
1900 framgår i övrigt av nedanstående tabell.
Kanonens benämn. Kostnad för kanon med
lavettage kr. Kanonens vikt (utom lavettage) i kg- [-Kanonlängd-] {+Kanon- längd+} i kaliber. [-Maximi-tryck-] {+Maximi- tryck+} i
atmosfärer. ütgångs-hastighet i m/s. [-Projektilvikt-] {+Projektil- vikt+} i kg. Efiekt vid myn-, ningen i mton. [-Pansargranatens in-trängning-] {+Pansargra- natens in- trängning+} i smidesjärn på 3 Ö00 m:s avst. i cm.
25 cm. k. M/85 96 500 30 250 34 2 260 640 204 4 258 37.1
25 cm. k. M/89 31 030 34 2 260 640 204 4 258 37.1
25 cm. k. M/94 292 000 28160 42 2100 720 204 5 400 46.8
15 cm. k. M/89 16 000 5 290 34 2100 630 45.4 918 17.8
12 cm. k. M/94 19 000 2 803 45 2100 740 21.0 586 15.9
15 cm. k. M/98 38 000 7 460 44.4 2100 750 45.4 1310 24.0
21 cm. k. M/98 89 600 17 000 44.4 2 200 750 125.0 3 610 38.4
43—230098. Uppfinningarnas bok. V.
