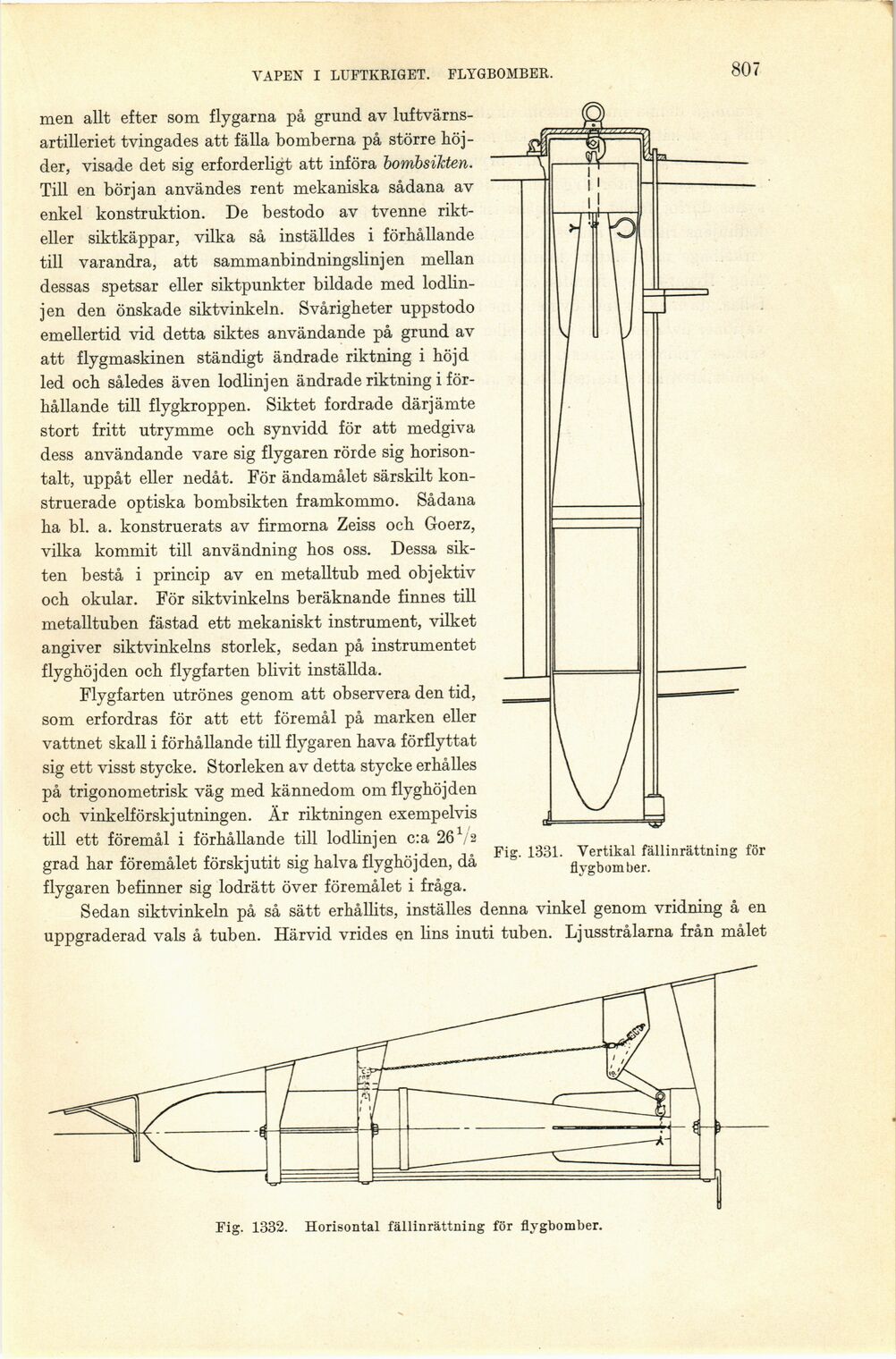

VAPEN I LUFTKRIGET. FLYGBOMBER.
807
men allt efter som flygarna på grund av
luftvärns-artilleriet tvingades att fälla bomberna på större
höjder, visade det sig erforderligt att införa bombsikten.
Till en början användes rent mekaniska sådana av
enkel konstruktion. De bestodo av tvenne
rikt-eller siktkäppar, vilka så inställdes i förhållande
till varandra, att sammanbindningslinjen mellan
dessas spetsar eller siktpunkter bildade med
lodlinjen den önskade siktvinkeln. Svårigheter uppstodo
emellertid vid detta siktes användande på grund av
att flygmaskinen ständigt ändrade riktning i höjd
led och således även lodlinjen ändrade riktning i
förhållande till flygkroppen. Siktet fordrade därjämte
stort fritt utrymme och synvidd för att medgiva
dess användande vare sig flygaren rörde sig
horisontalt, uppåt eller nedåt. För ändamålet särskilt
konstruerade optiska bombsikten framkommo. Sådana
ha bl. a. konstruerats av firmorna Zeiss och Goerz,
vilka kommit till användning hos oss. Dessa
sikten bestå i princip av en metalltub med objektiv
och okular. För siktvinkelns beräknande finnes till
metalltuben fästad ett mekaniskt instrument, vilket
angiver siktvinkelns storlek, sedan på instrumentet
flyghöjden och flygfarten blivit inställda.
Flygfarten utrönes genom att observera den tid,
som erfordras för att ett föremål på marken eller
vattnet skall i förhållande till flygaren hava förflyttat
sig ett visst stycke. Storleken av detta stycke erhålles
på trigonometrisk väg med kännedom om flyghöjden
och vinkelförskjutningen. Är riktningen exempelvis
till ett föremål i förhållande till lodlinjen c:a 261/2
grad har föremålet förskjutit sig halva flyghöjden, då
flygaren befinner sig lodrätt över föremålet i fråga.
Fig. 1331. Vertikal fällinrättning för
flygbomber.
Sedan siktvinkeln på så sätt erhållits, inställes denna vinkel genom vridning å en
uppgraderad vals å tuben. Härvid vrides en lins inuti tuben. Ljusstrålarna från målet
Fig. 1332. Horisontal fällinrättning för flygbomber.
