VATTENBYGGNADER.

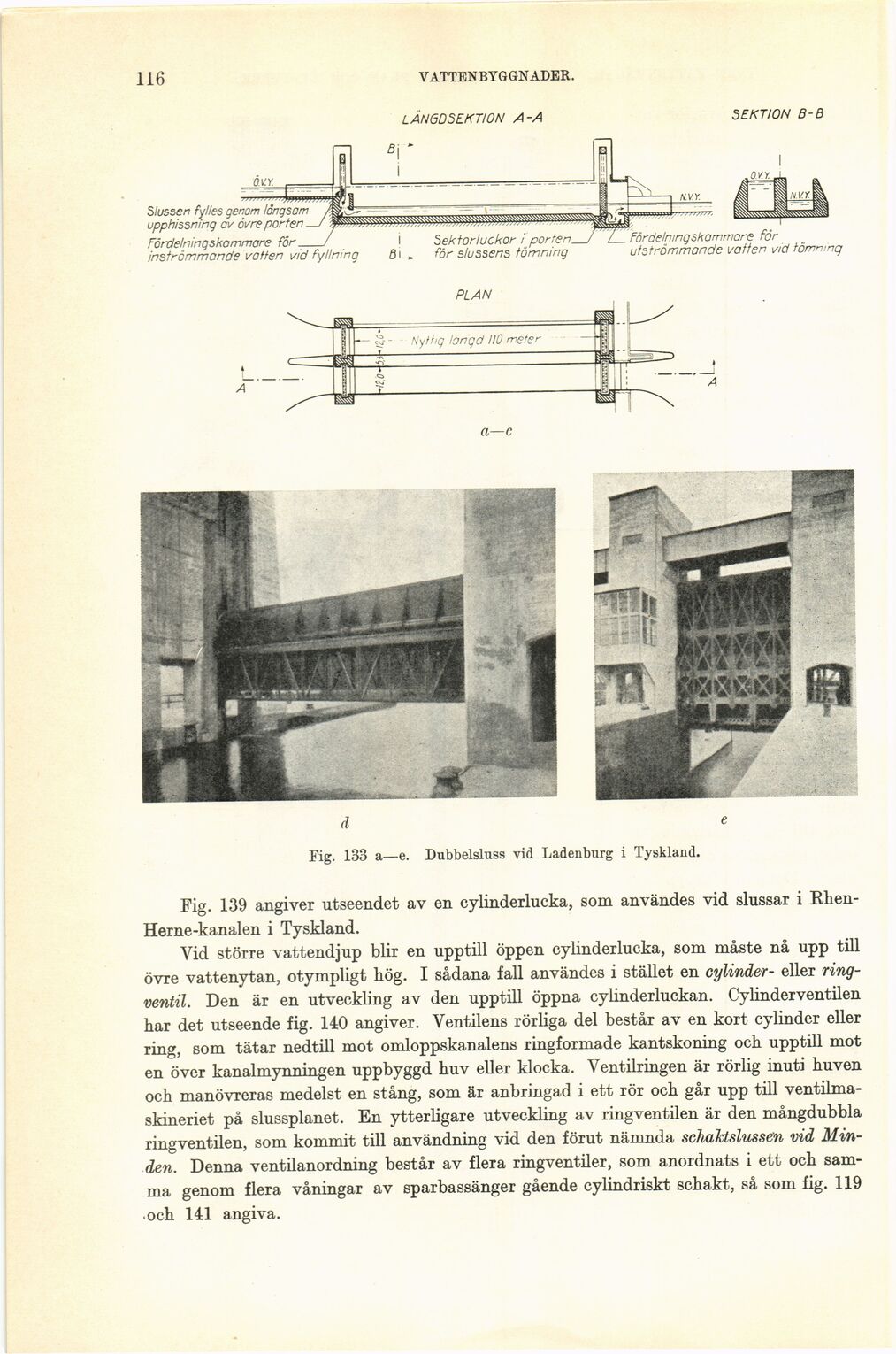

Fig. 133 a—e. Dubbelsluss vid Ladenburg i Tyskland.
Fig. 139 angiver utseendet av en cylinderlucka, som användes vid slussar i
Rhen-Herne-kanalen i Tyskland.
Vid större vattendjup blir en upptill öppen cylinder lucka, som måste nå upp till
övre vattenytan, otympligt hög. I sådana fall användes i stället en cylinder- eller
ringventil. Den är en utveckling av den upptill öppna cylinder luckan. Cylinderventilen
har det utseende fig. 140 angiver. Ventilens rörliga del består av en kort cylinder eller
ring, som tätar nedtill mot omloppskanalens ringformade kantskoning och upptill mot
en över kanalmynningen uppbyggd huv eller klocka. Ventilringen är rörlig inuti huven
och manövreras medelst en stång, som är anbringad i ett rör och går upp till
ventilmaskineriet på slussplanet. En ytterligare utveckling av ringventilen är den mångdubbla
ringventilen, som kommit till användning vid den förut nämnda scliaktslussen vid
Min-den. Denna ventilanordning består av flera ringventiler, som anordnats i ett och
samma genom flera våningar av sparbassänger gående cylindriskt schakt, så som fig. 119
och 141 angiva.
