170
VATTENBYGGNADER.
ojämnheter på ledningarnas insidor undvikas. Alla övergångar i korsningar böra göras
mjuka och utan skarpa krökar.
Vattenmängden och fordran på självrensning äro sålunda de två faktorer, som
bestämma ledningarnas dimensioner och lutningar. Där nivåförhållandena äro sådana,
att självrensning icke kan uppnås, få särskilda åtgärder vidtagas för ledningarnas
renhållning.
Ledningar av mindre dimensioner, upp till c:a 1 m diameter resp, höjd,
framställas fabriksmässigt i vissa standarddimensioner.
Läge i plan och profil. Avloppsnätens anordnande i plan har givit
anledning till olika benämningar, såsom grensystem, parallellsystem,
perpendikular-system, radialsystem m. fl. Man skall härav dock icke draga den slutsatsen, att det
vid planerande av avloppsnät står som önskemål, att ge nätet den ena eller andra
geometriska formen. Stadsplanens utformning blir bestämmande för ledningsnätets
utformning. Dock är det av stor
vikt att vid uppgörande av
stadsplanen vederbörlig hänsyn tages till
avloppsförhållandena .
Beträffande ledningarnas läge i
gatam är det knappast möjligt att
uppställa generella regler. Eventuell
förekomst av andra ledningar
inverka härpå. Det är inte nog med
att alla ledningar få plats. De böra
dessutom ligga så långt åtskils, att
de oberoende av varandra kunna
uppgrävas och repareras. Som
ett
önskemål står dock, att de skola ligga närmast den sida av gatan, vid vilken lägre
belägna tomter ligga, varigenom för samma grävningsdjup större dräneringsdjup
er-hålles för dessa tomter. För underlättande av inspektion böra de läggas rätlinigt
mellan inspektionspunkterna (se längre fram). Undantag härifrån kan, om någon
kostnadsbesparing därmed vinnes, göras vid sidoledningar i brant lutning.
För ledningarnas läge i profil är det inbördes höj dläget mellan ledningar av olika
slag på grund av önskvärdhet att med lätthet kunna utföra korsningar m. m. av stor
betydelse. Avloppsledningar, som föra spillvatten, läggas på sådant djup under
gatuplanet, att erforderligt dräneringsdjup erhålles för husen. Ledningarnas djup
bestämmes sålunda dels av deras lutning och dels av källarnas djup. Detta förtydligas
av fig. 187.
Material och utförande. De äldsta kloakledningar, som finnas
bevarade, hava utförts av murad sten eller hårdbränt tegel, och dessa materialier användas
fortfarande på sådana ställen, som äro särskilt utsatta för avnötning. Som tidigare
framhållits har även trä använts.

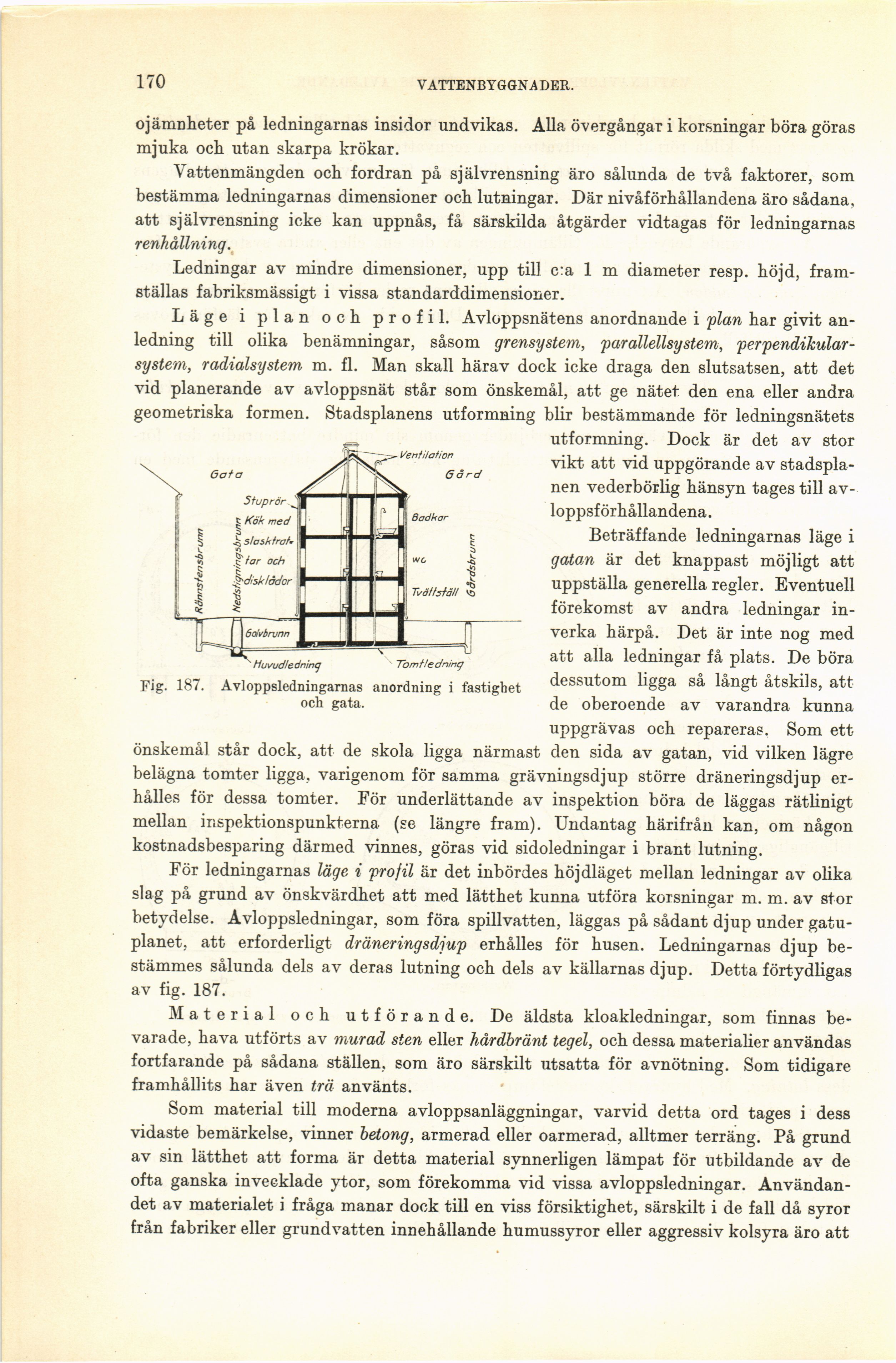

Fig. 187. Avloppsledningarnas anordning i fastighet
och gata.
Som material till moderna avloppsanläggningar, varvid detta ord tages i dess
vidaste bemärkelse, vinner betong, armerad eller oarmerad, alltmer terräng. På grund
av sin lätthet att forma är detta material synnerligen lämpat för utbildande av de
ofta ganska invecklade ytor, som förekomma vid vissa avloppsledningar.
Användandet av materialet i fråga manar dock till en viss försiktighet, särskilt i de fall då syror
från fabriker eller grundvatten innehållande humussyror eller aggressiv kolsyra äro att
