VATTENLEDNINGAR. VATTENTILLGÅNG.
201
vattenmängden Q, för vars frampressande genom det vattenförande lagret erfordras en
tryckhöj d h vid C, och grundvattenytan intar den lutande ställningen C—D. Om
grenröret på brunnens sida öppnas och vattenmängden q avrinner ur brunnen, sjunker
grundvattenytan i brunnen till C och intager mellan brunnen och sjön den svagare lutningen
C—D. Stighöjden har minskats från h till h’. Eftersom vattenmängden q avtappas

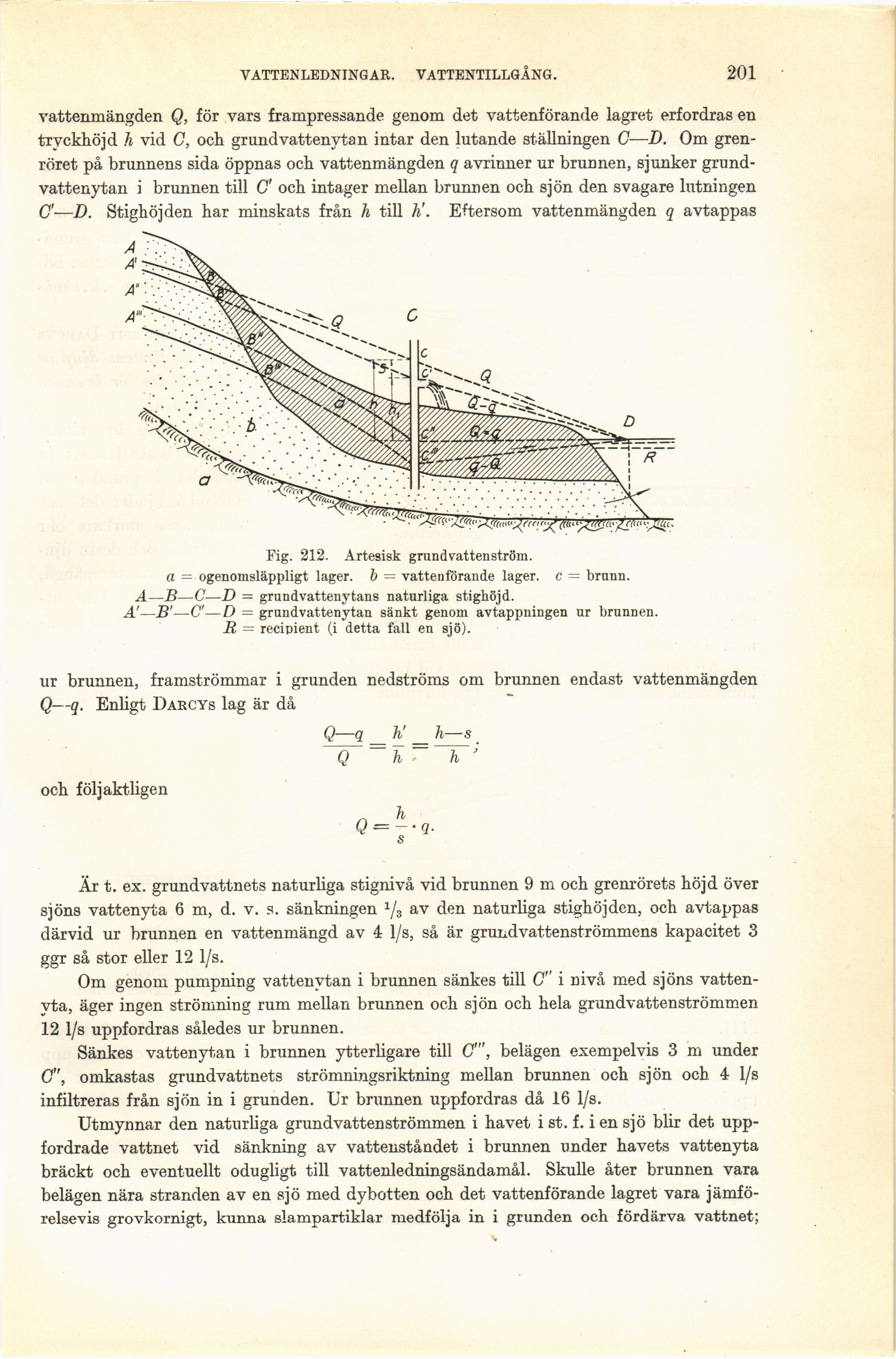

Fig. 212. Artesisk grundvattenström.
a = ogenomsläppligt lager, b — vattenförande lager, c = brnnn.
A—B—C—D = grundvattenytans naturliga stighöjd.
A’—B’—C—D = grundvattenytan sänkt genom avtappningen ur brunnen.
R = recipient (i detta fall en sjö).
ur brunnen, framströmmar i grunden nedströms om brunnen endast vattenmängden
Q—q. Enligt Darcys lag är då
Q—q Å’ h—s
Q h ’ h J
och följaktligen
Är t. ex. grundvattnets naturliga stignivå vid brunnen 9 m och grenrörets höjd över
sjöns vattenyta 6 m, d. v. s. sänkningen 1/3 av den naturliga stighöjden, och avtappas
därvid ur brunnen en vattenmängd av 4 1/s, så är grundvattenströmmens kapacitet 3
ggr så stor eller 12 1/s.
Om genom pumpning vattenytan i brunnen sänkes till C" i nivå med sjöns
vattenyta, äger ingen strömning rum mellan brunnen och sjön och hela grundvattenströmmen
12 1/s uppfordras således ur brunnen.
Sänkes vattenytan i brunnen ytterligare till C", belägen exempelvis 3 m under
C”, omkastas grundvattnets strömningsriktning mellan brunnen och sjön och 4 1/s
infiltreras från sjön in i grunden. Ur brunnen uppfordras då 16 1/s.
Utmynnar den naturliga grundvatten strömmen i havet i st. f. i en sjö blir det
uppfordrade vattnet vid sänkning av vattenståndet i brunnen under havets vattenyta
bräckt och eventuellt odugligt till vattenledningsändamål. Skulle åter brunnen vara
belägen nära stranden av en sjö med dybotten och det vattenförande lagret vara
jämförelsevis grovkornigt, kunna slampartiklar medfölja in i grunden och fördärva vattnet;
