342
VATTENBYGGNADER.
vilket inses, om man tager i betraktande, att endast en relativt liten arbetsstyrka
kan arbeta på samma punkt. För att nedbringa anläggningstiden — och därmed
kostnaderna — ordnar man därför tunnelsprängningen på sådant sätt, att arbetet
fortgår på flera punkter samtidigt, vilket är möjligt genom att anordna vertikala ned-

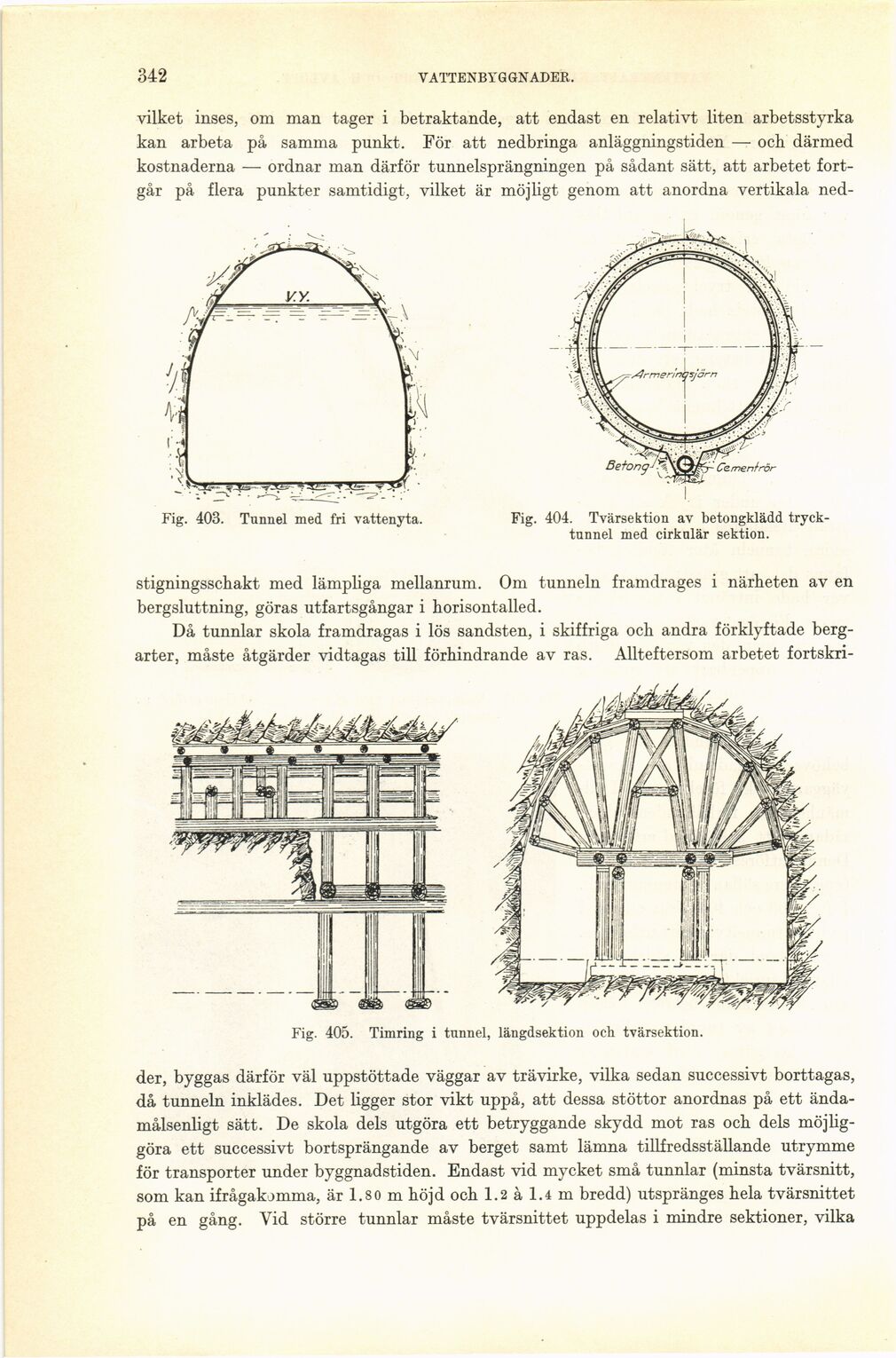

Fig. 403. Tunnel med fri vattenyta.
Fig. 404. Tvärsektion av betongklädd
trycktunnel med cirkulär sektion.
stigningsschakt med lämpliga mellanrum. Om tunneln framdrages i närheten av en
bergsluttning, göras utfartsgångar i horisontalled.
Då tunnlar skola framdragas i lös sandsten, i skiffriga och andra förklyftade
bergarter, måste åtgärder vidtagas till förhindrande av ras. Allteftersom arbetet
fortskri
Fig. 405. Timring i tunnel, längdsektion och tvärsektion.
der, byggas därför väl uppstöttade väggar av trävirke, vilka sedan successivt borttagas,
då tunneln inklädes. Det ligger stor vikt uppå, att dessa stöttor anordnas på ett
ändamålsenligt sätt. De skola dels utgöra ett betryggande skydd mot ras och dels
möjliggöra ett successivt bortsprängande av berget samt lämna tillfredsställande utrymme
för transporter under byggnadstiden. Endast vid mycket små tunnlar (minsta tvärsnitt,
som kan ifrågakomma, är 1.80 m höjd och 1.2 å 1.4 m bredd) utspränges hela tvärsnittet
på en gång. Vid större tunnlar måste tvärsnittet uppdelas i mindre sektioner, vilka
