368
VATTENBYGGNADER.

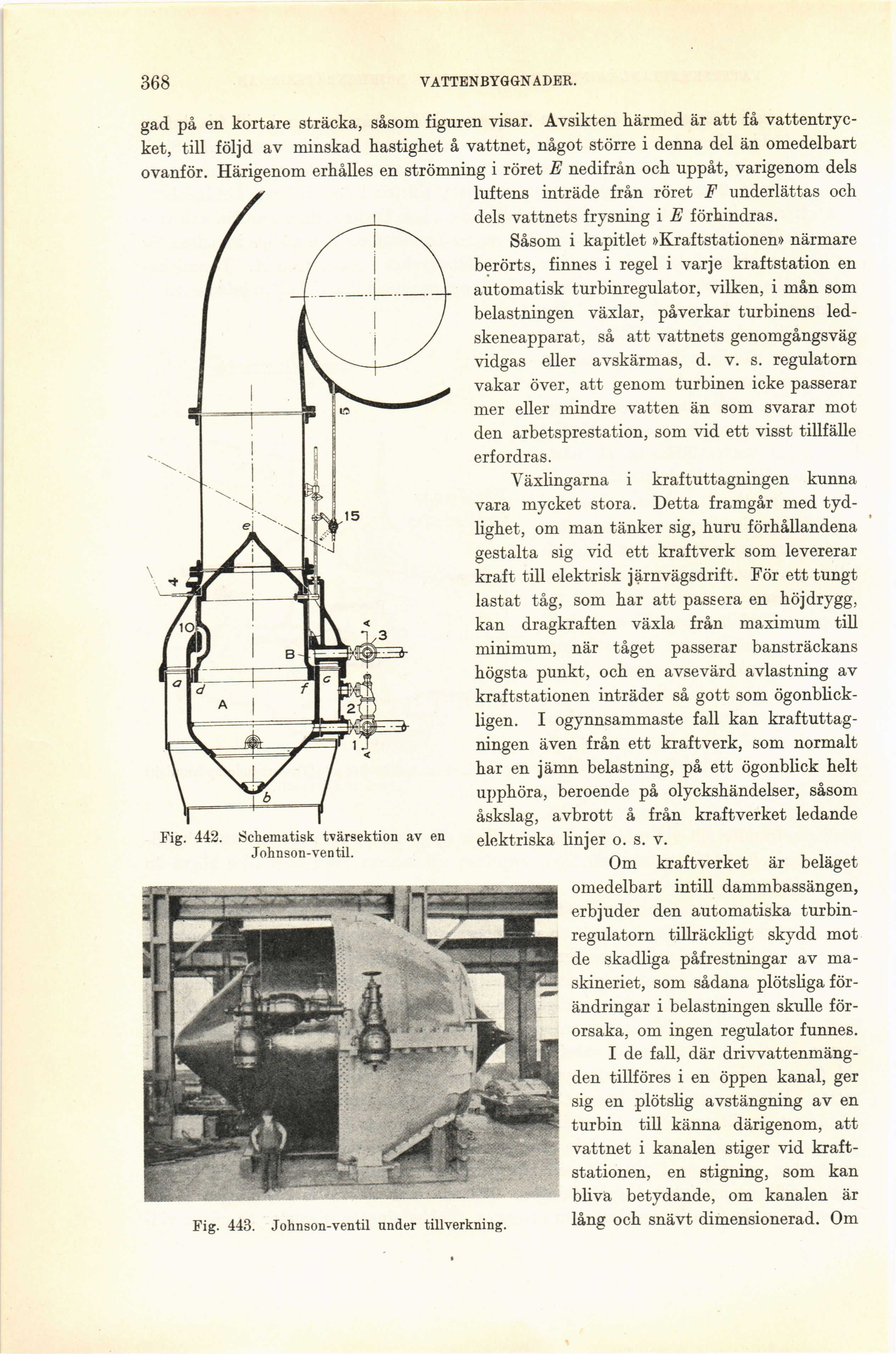

Fig. 442. Schematisk tvärsektion av en
Johnson-ventil.
Fig. 443. Johnson-ventil under tillverkning.
gad på en. kortare sträcka, såsom figuren visar. Avsikten härmed är att få
vattentrycket, till följd av minskad hastighet å vattnet, något större i denna del än omedelbart
ovanför. Härigenom erhålles en strömning i röret E nedifrån och uppåt, varigenom dels
luftens inträde från röret F underlättas och
dels vattnets frysning i E förhindras.
Såsom i kapitlet »Kraftstationen» närmare
berörts, finnes i regel i varje kraftstation en
automatisk turbinregulator, vilken, i mån som
belastningen växlar, påverkar turbinens
led-skeneapparat, så att vattnets genomgångsväg
vidgas eller avskärmas, d. v. s. regulatorn
vakar över, att genom turbinen icke passerar
mer eller mindre vatten än som svarar mot
den arbetsprestation, som vid ett visst tillfälle
erfordras.
Växlingarna i kraftuttagningen kunna
vara mycket stora. Detta framgår med
tydlighet, om man tänker sig, huru förhållandena
gestalta sig vid ett kraftverk som levererar
kraft till elektrisk järnvägsdrift. För ett tungt
lastat tåg, som har att passera en höjdrygg,
kan dragkraften växla från maximum till
minimum, när tåget passerar bansträckans
högsta punkt, och en avsevärd avlastning av
kraftstationen inträder så gott som
ögonblickligen. I ogynnsammaste fall kan
kraftuttagningen även från ett kraftverk, som normalt
har en jämn belastning, på ett ögonblick helt
upphöra, beroende på olyckshändelser, såsom
åskslag, avbrott å från kraftverket ledande
elektriska linjer o. s. v.
Om kraftverket är beläget
omedelbart intill dammbassängen,
erbjuder den automatiska
turbin-regulatorn tillräckligt skydd mot
de skadliga påfrestningar av
maskineriet, som sådana plötsliga
förändringar i belastningen skulle
förorsaka, om ingen regulator funnes.
I de fall, där
drivvattenmäng-den tillföres i en öppen kanal, ger
sig en plötslig avstängning av en
turbin till känna därigenom, att
vattnet i kanalen stiger vid
kraftstationen, en stigning, som kan
bliva betydande, om kanalen är
lång och snävt dimensionerad. Om
