420
VATTENBYGGNADER.

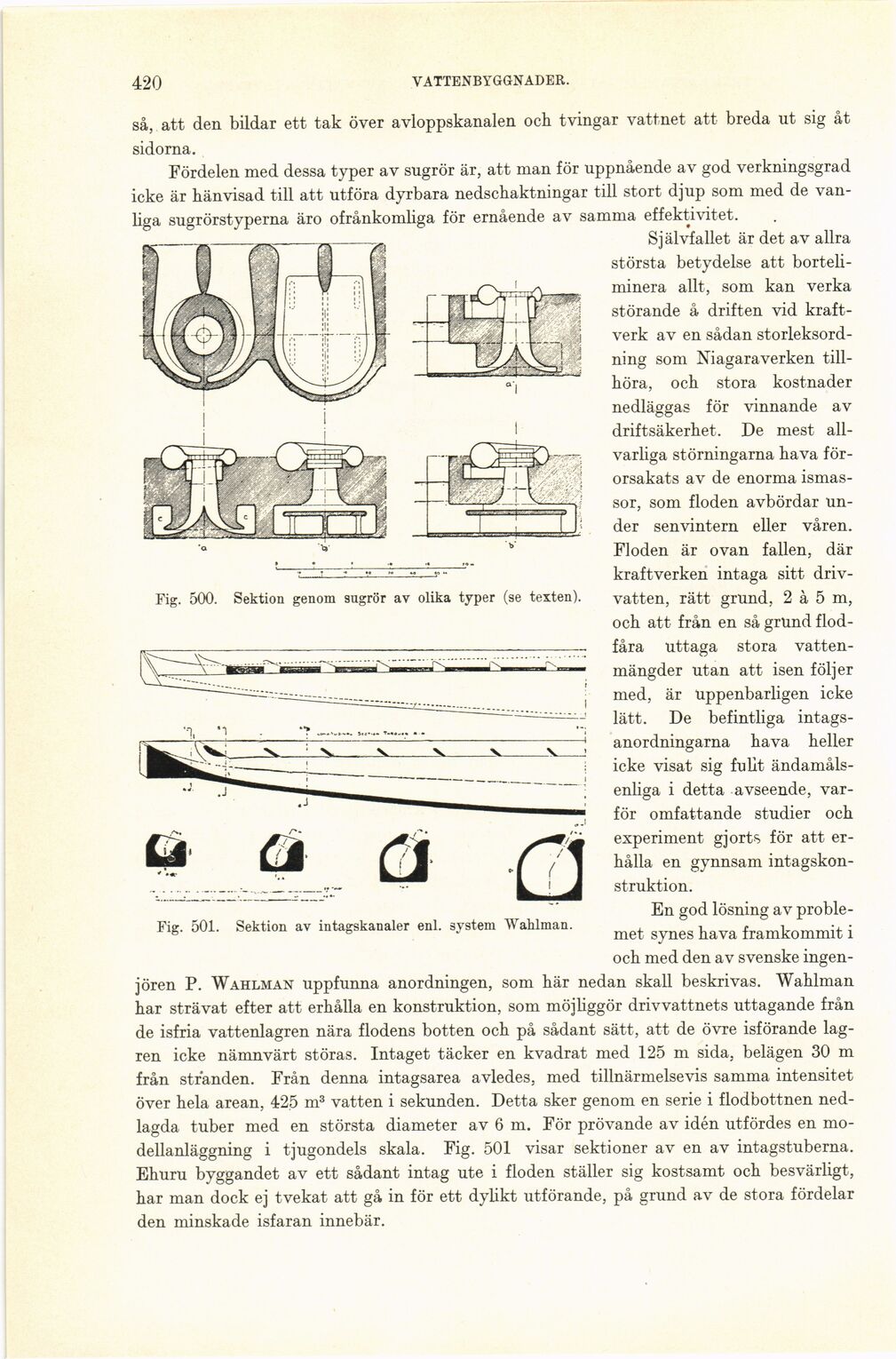

Fig. 500. Sektion genom sugrör av olika typer (se texten).
Fig. 501. Sektion av intagskanaler enl. system Wahlman.
så, att den bildar ett tak över avloppskanalen och tvingar vattnet att breda ut sig åt
sidorna.
Fördelen med dessa typer av sugrör är, att man för uppnående av god verkningsgrad
icke är hänvisad till att utföra dyrbara nedschaktningar till stort djup som med de
vanliga sugrörstyperna äro ofrånkomliga för ernående av samma effektivitet.
Självfallet är det av allra
största betydelse att
borteli-minera allt, som kan verka
störande å driften vid
kraftverk av en sådan
storleksordning som Niagaraverken
tillhöra, och stora kostnader
nedläggas för vinnande av
driftsäkerhet. De mest
allvarliga störningarna hava
förorsakats av de enorma
ismassor, som floden avbördar
under senvintern eller våren.
Floden är ovan fallen, där
kraftverken intaga sitt
driv-vatten, rätt grund, 2 å 5 m,
och att från en så grund
flodfåra uttaga stora
vattenmängder utan att isen följer
med, är Uppenbarligen icke
lätt. De befintliga
intags-anordningarna hava heller
icke visat sig fullt
ändamålsenliga i detta avseende,
varför omfattande studier och
experiment gjorts för att
erhålla en gynnsam
intagskon-struktion.
En god lösning av
problemet synes hava framkommit i
och med den av svenske
ingenjören P. Wahlman uppfunna anordningen, som här nedan skall beskrivas. Wahlman
har strävat efter att erhålla en konstruktion, som möjliggör drivvattnets uttagande från
de isfria vattenlagren nära flodens botten och på sådant sätt, att de övre isförande
lagren icke nämnvärt störas. Intaget täcker en kvadrat med 125 m sida, belägen 30 m
från stranden. Från denna intagsarea avledes, med tillnärmelsevis samma intensitet
över hela arean, 425 m³ vatten i sekunden. Detta sker genom en serie i flodbottnen
nedlagda tuber med en största diameter av 6 m. För prövande av idén utfördes en
modellanläggning i tjugondeis skala. Fig. 501 visar sektioner av en av intagstuberna.
Ehuru byggandet av ett sådant intag ute i floden ställer sig kostsamt och besvärligt,
har man dock ej tvekat att gå in för ett dylikt utförande, på grund av de stora fördelar
den minskade isfaran innebär.
