VATTENKRAFTMASKINER OCH PUMPAR. VATTENHJUL OCH TURBINER.
465
både i löp hjulet och i ledkransen. Hjulkanalerna bilda ett slags förkortade
reaktions-kärl, på vilka vattnet överföres under tryck, alltså med återhållen hastighet. Detta
arbetssätt, som Fourneyron benämnde »med allsidigt och oavbrutet tryck», är
nyckeln till turbinens goda egenskaper: den stora vattenmängd som turbinen genomsläpper

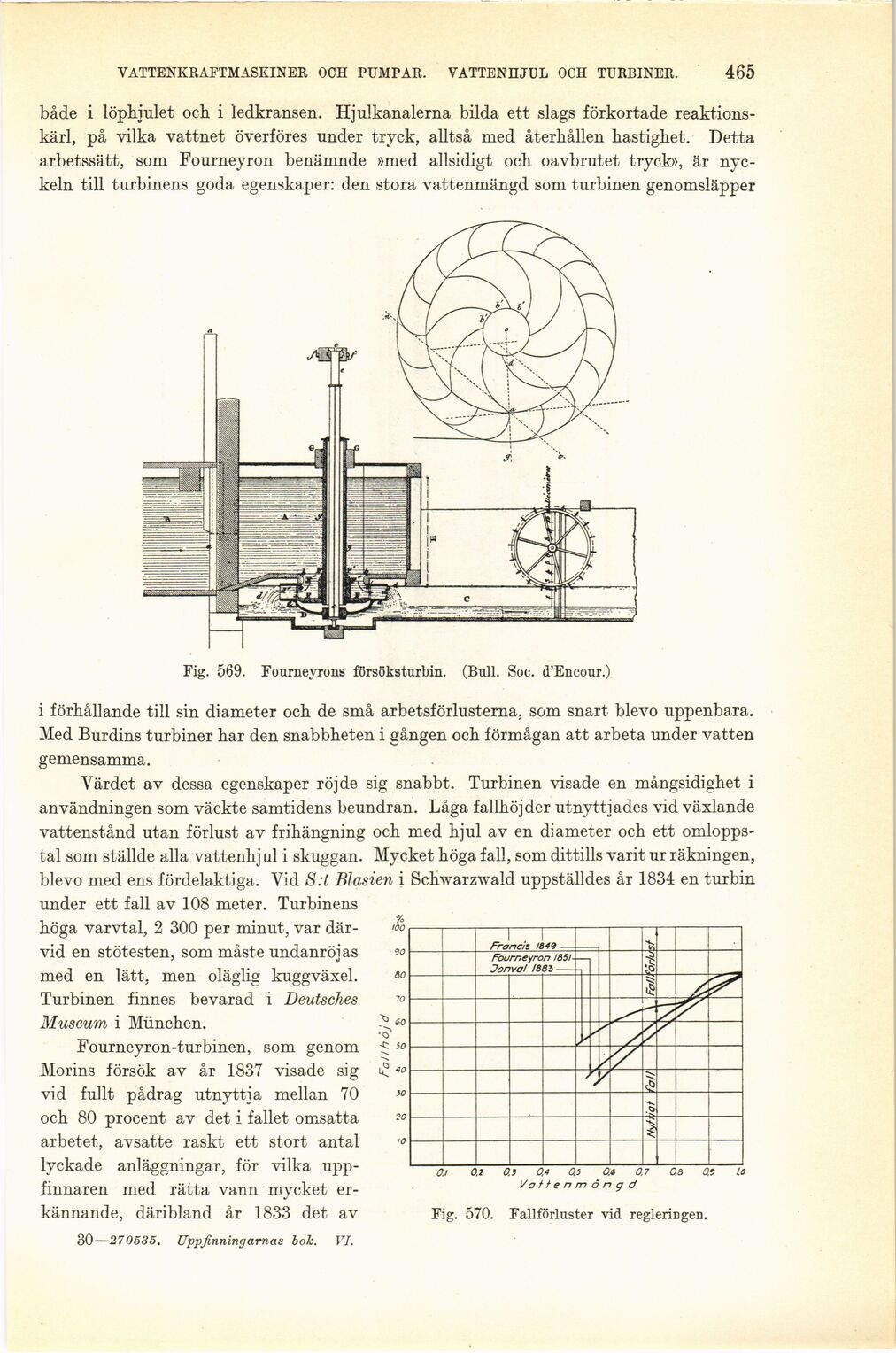

Fig. 569. Fourneyrons försöksturbin. (Bull. Soc. d’Encour.)
Fig. 570. Fallförluster vid regleringen.
i förhållande till sin diameter och de små arbetsförlusterna, som snart blevo uppenbara.
Med Burdins turbiner har den snabbheten i gången och förmågan att arbeta under vatten
gemensamma.
Värdet av dessa egenskaper röjde sig snabbt. Turbinen visade en mångsidighet i
användningen som väckte samtidens beundran. Låga fallhöjder utnyttjades vid växlande
vattenstånd utan förlust av frihängning och med hjul av en diameter och ett
omloppstal som ställde alla vattenhjul i skuggan. Mycket höga fall, som dittills varit ur räkningen,
blevo med ens fördelaktiga. Vid S:t Blasien i Schwarzwald uppställdes år 1834 en turbin
under ett fall av 108 meter. Turbinens
höga varvtal, 2 300 per minut, var
därvid en stötesten, som måste undanröjas
med en lätt, men oläglig kuggväxel.
Turbinen finnes bevarad i Deutsches
Museum i München.
Fourneyron-turbinen, som genom
Morins försök av år 1837 visade sig
vid fullt pådrag utnyttja mellan 70
och 80 procent av det i fallet omsatta
arbetet, avsatte raskt ett stort antal
lyckade anläggningar, för vilka
uppfinnaren med rätta vann mycket
erkännande, däribland år 1833 det av
30—270535. Uppfinningarnas bok. VI.
