490
VATTENBYGGNADER.
Jonval-turbinen fulländades och trängde snart ut sina äldre medtävlare med
undantag av Girard-turbinen. Fig. 612 visar ett äldre byggnadssätt, som upptager flera
märkliga detaljer. Av dessa bibehölls dubbelregleringen, som fig. 613 visar, nästan
oförändrad, medan övervattensdubben av Arsons byggnadssätt utträngde andra
anordningar för att bära de roterande delarna, och
vikten av turbinen och det däri inneslutna vattnet
överflyttades på sugröret. Man övergick även till
att förse löphjulet med yttre ring.
Hur oemotståndlig och snabb turbinernas
utveckling var under 1830- och 40-talen belyses av
förordet till Redtenbachers förut anförda arbete om
vattenhjulen, där han säger »att ett sådant arbete
icke är en tidsenlig företeelse, ty dessa hjul tillhöra
genom turbinernas snabba utbredning nästan det
förgångna». Man bör kanske i detta sammanhang
erinra sig,’ att de första järnvägarna på kontinenten

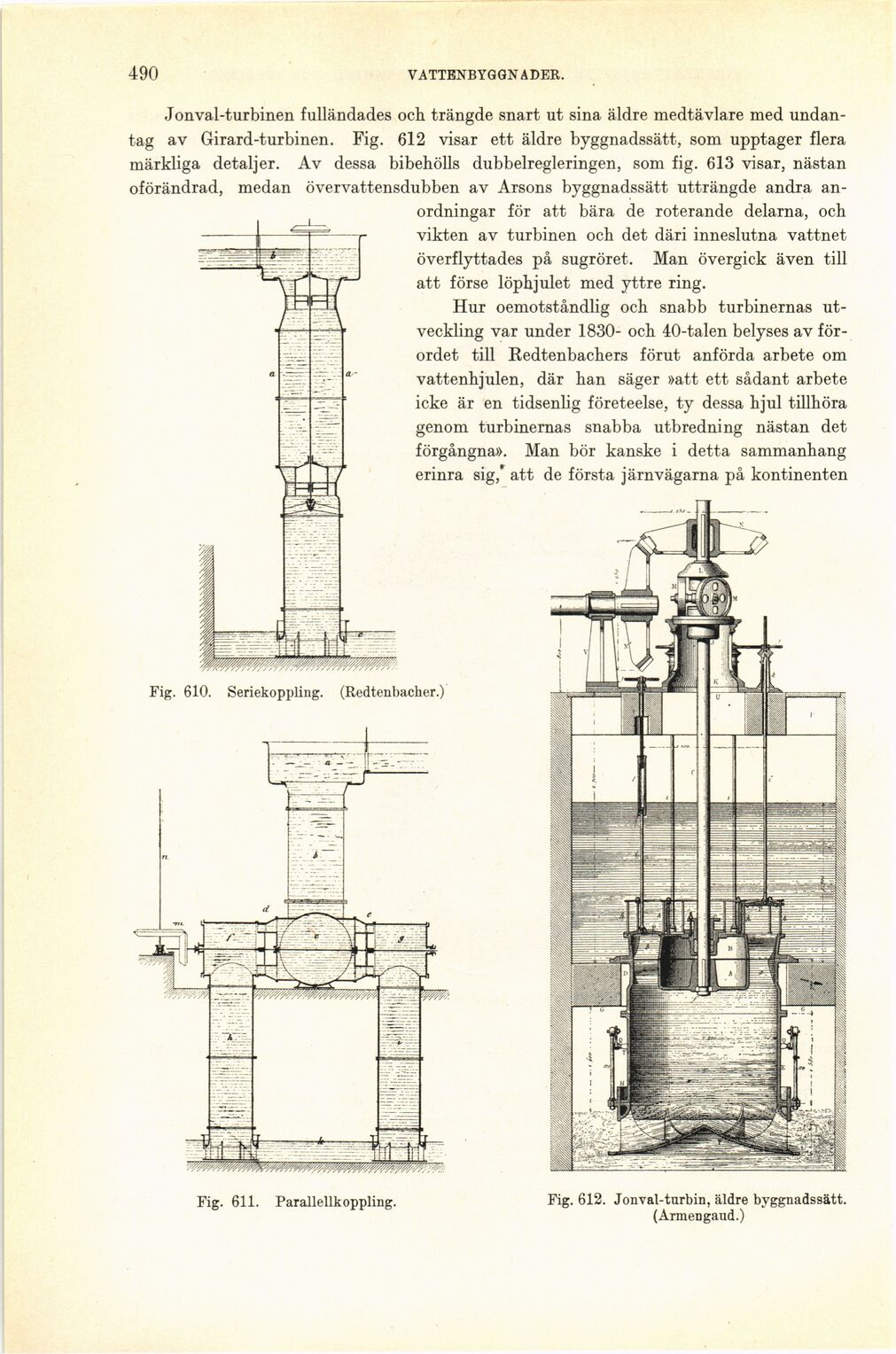

Fig. 610. Seriekoppling. (Redtenbacher.)
Fig. 612. Jonval-tnrbin, äldre byggnadssätt.
(Armengand.)
Fig. 611. Parallellkoppling.
