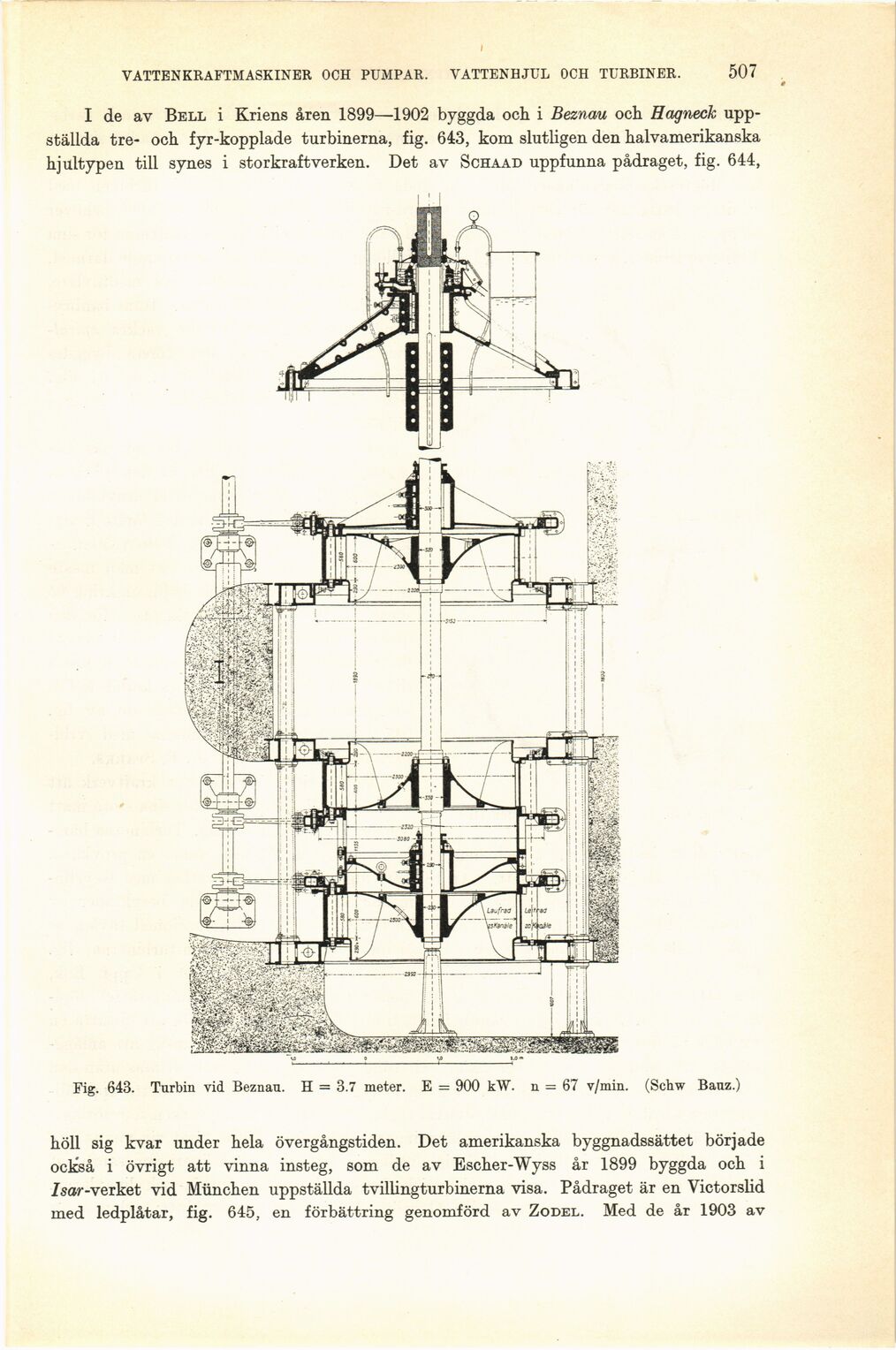

VATTENKRAFTMASKINER OCH PUMPAR. VATTENHJUL OCH TURBINER.
507
I de av Bell i Kriens åren 1899—1902 byggda och i Beznau och Hagneck
uppställda tre- och fyr-kopplade turbinerna, fig. 643, kom slutligen den halvamerikanska
hjultypen till synes i storkraftverken. Det av Schaad uppfunna pådraget, fig. 644,
Fig. 643. Turbin vid. Beznau. H = 3.7 meter.
E = 900 kW. n = 67 v/min. (Schw Bauz.)
höll sig kvar under hela övergångstiden. Det amerikanska byggnadssättet började
också i övrigt att vinna insteg, som de av Escher-Wyss år 1899 byggda och i
Isar-verket vid München uppställda tvillingturbinerna visa. Pådraget är en Victorslid
med ledplåtar, fig. 645, en förbättring genomförd av Zodel. Med de år 1903 av
