608
VATTENBYGGNADER.

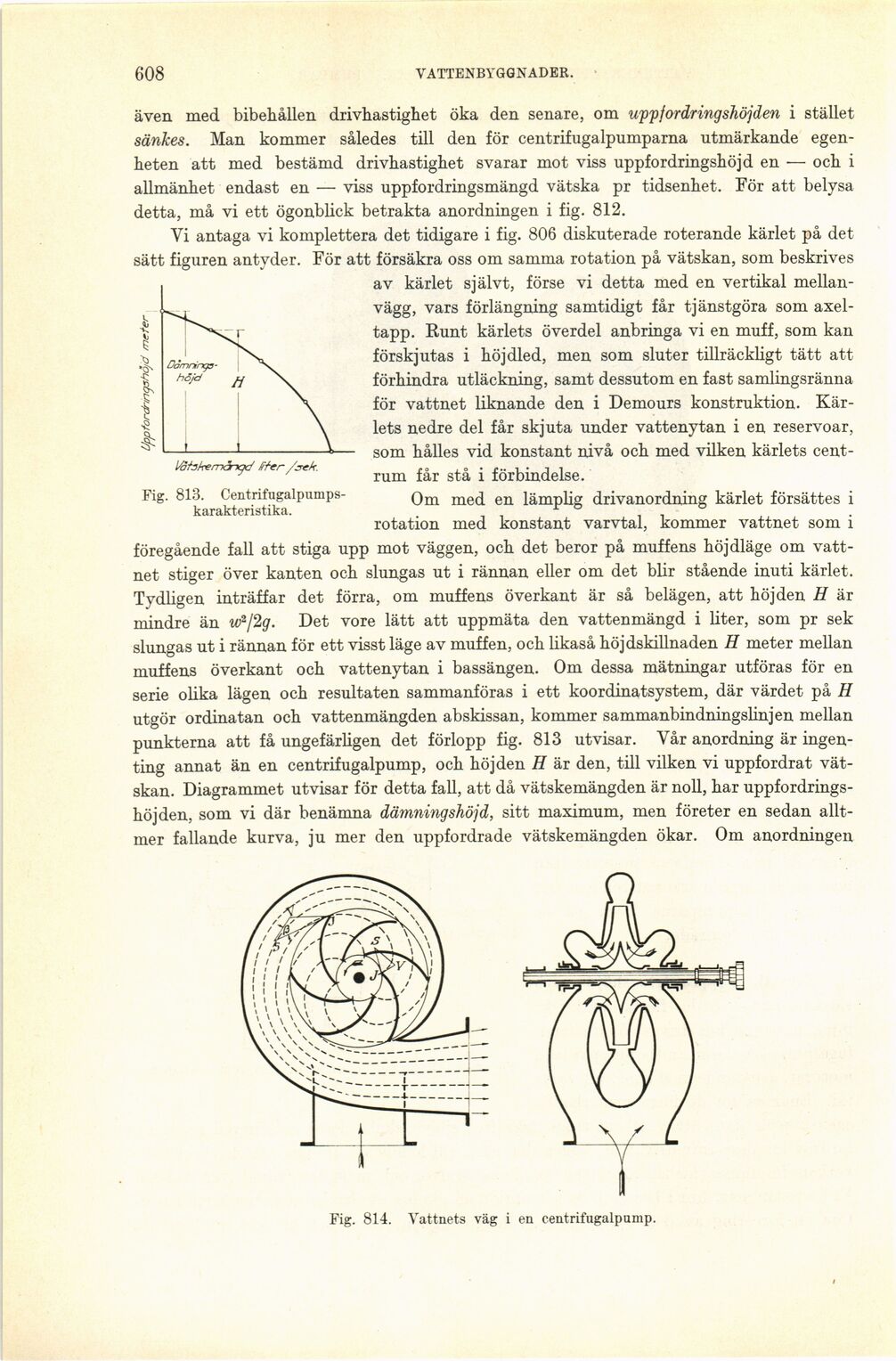

Fig. 813.
Centrifugalpumps-karakteristika.
även med bibehållen drivhastighet öka den senare, om uppfordring shöjden i stället
sänkes. Man kommer således till den för centrifugalpumparna utmärkande
egenheten att med bestämd drivhastighet svarar mot viss uppfordringshöjd en — och i
allmänhet endast en — viss uppfordringsmängd vätska pr tidsenhet. För att belysa
detta, må vi ett ögonblick betrakta anordningen i fig. 812.
Vi antaga vi komplettera det tidigare i fig. 806 diskuterade roterande kärlet på det
sätt figuren antyder. För att försäkra oss om samma rotation på vätskan, som beskrives
av kärlet självt, förse vi detta med en vertikal
mellanvägg, vars förlängning samtidigt får tjänstgöra som
axeltapp. Runt kärlets överdel anbringa vi en muff, som kan
förskjutas i höjdled, men som sluter tillräckligt tätt att
förhindra utläckning, samt dessutom en fast samlingsränna
för vattnet liknande den i Demours konstruktion.
Kärlets nedre del får skjuta under vattenytan i en reservoar,
som hålles vid konstant nivå och med vilken kärlets
centrum får stå i förbindelse.
Om med en lämplig drivanordning kärlet försättes i
rotation med konstant varvtal, kommer vattnet som i
föregående fall att stiga upp mot väggen, och det beror på muffens höjdläge om
vattnet stiger över kanten och slungas ut i rännan eller om det blir stående inuti kärlet.
Tydligen inträffar det förra, om muffens överkant är så belägen, att höjden H är
mindre än w2j%g. Det vore lätt att uppmäta den vattenmängd i liter, som pr sek
slungas ut i rännan för ett visst läge av muffen, och likaså höjdskillnaden H meter mellan
muffens överkant och vattenytan i bassängen. Om dessa mätningar utföras för en
serie olika lägen och resultaten sammanföras i ett koordinatsystem, där värdet på H
utgör ordinatan och vattenmängden abskissan, kommer sammanbindningslinjen mellan
punkterna att få ungefärligen det förlopp fig. 813 utvisar. Vår anordning är
ingenting annat än en centrifugalpump, och höjden H är den, till vilken vi uppfordrat
vätskan. Diagrammet utvisar för detta fall, att då vätskemängden är noll, har
uppfordrings-höjden, som vi där benämna dämningshöjd, sitt maximum, men företer en sedan
alltmer fallande kurva, ju mer den uppfordrade vätskemängden ökar. Om anordningen
Fig. 814. Vattnets väg i en centrifugalpump.
