812
SKEPPSBYGGNAD.
beräkningsmetoder få i stället tillgripas. Dessa kunna dock göras så noggrant, att de
bliva fullt tillräckliga för praktiskt behov; beräkningsfelen kunna nedbringas så, att de
utan olägenhet kunna försummas. Undervattenskroppens volym (volymdeplacementet)
beräknas därför på liknande sätt som volymen hos andra oregelbundna kroppar, d. v. s.
genom uppdelning med ett antal parallella plan på lika mellanrum från varandra,
här spant- eller vattenlinjeplanen. De parallella snittytorna uppmätas och avsättas i
lämplig skala som ordinator eller abskissor i en ny yta, begränsad av spantarealkurvan

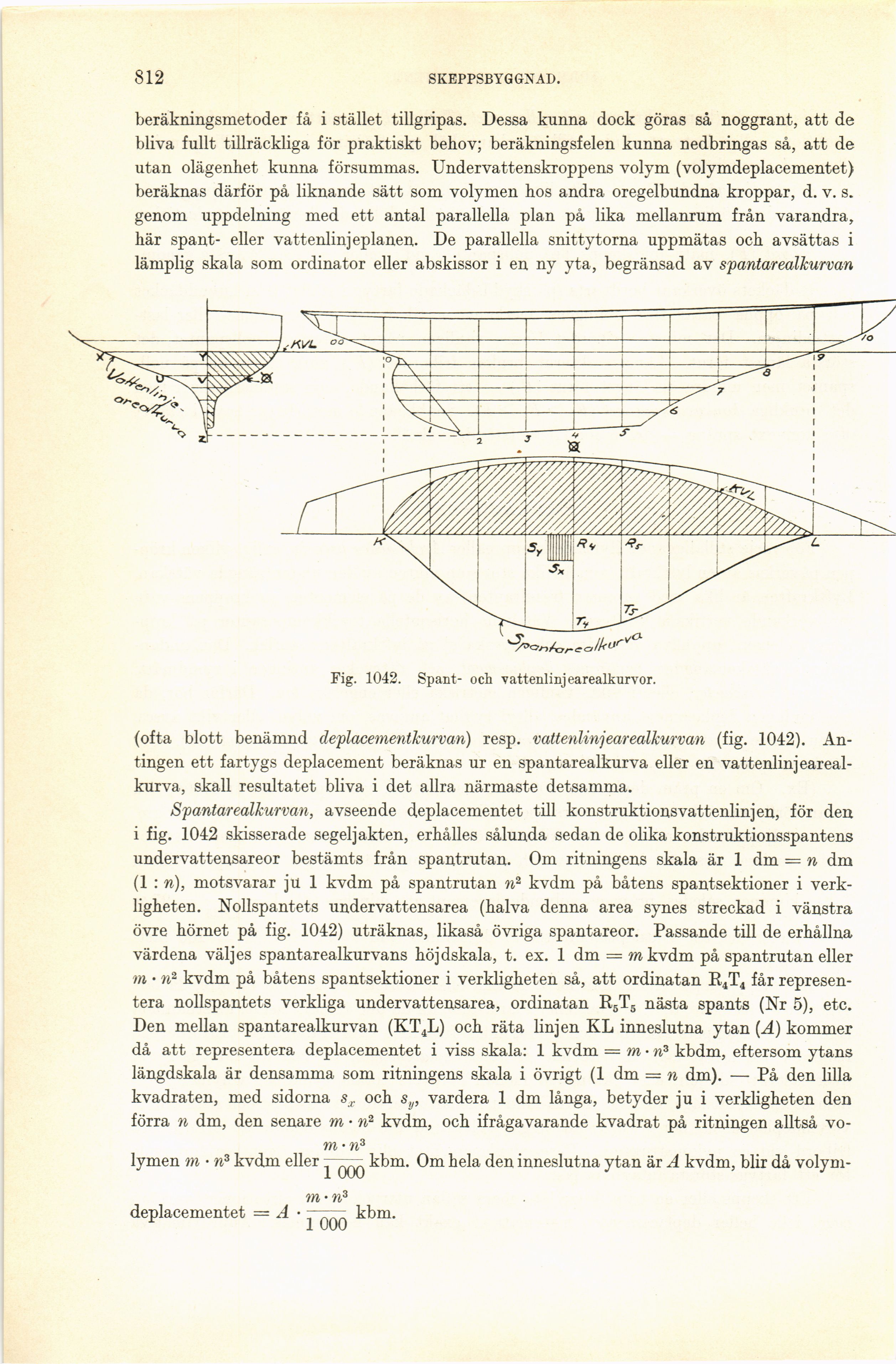

Fig. 1042. Spant- och vattenlinjearealkurvor.
(ofta blott benämnd deplacementkurvan) resp, vattenlinjearealkurvan (fig. 1042).
Antingen ett fartygs deplacement beräknas ur en spantarealkurva eller en
vattenlinjeareal-kurva, skall resultatet bliva i det allra närmaste detsamma.
Spantarealkurvan, avseende deplacementet till konstruktions vattenlinjen, för den
i fig. 1042 skisserade segeljakten, erhålles sålunda sedan de olika konstruktionsspantens
undervattensareor bestämts från spantrutan. Om ritningens skala är 1 dm = n dm
(1 : n), motsvarar ju 1 kvdm på spantrutan n2 kvdm på båtens spantsektioner i
verkligheten. Nollspantets undervattensarea (halva denna area synes streckad i vänstra
övre hörnet på fig. 1042) uträknas, likaså övriga spantareor. Passande till de erhållna
värdena väljes spantarealkurvans höjdskala, t. ex. 1 dm = wikvdm på spantrutan eller
m • n2 kvdm på båtens spantsektioner i verkligheten så, att ordinatan R4T4 får
representera nollspantets verkliga undervattensarea, ordinatan R5T5 nästa spants (Nr 5), etc.
Den mellan spantarealkurvan (KT4L) och räta linjen KL inneslutna ytan (A) kommer
då att representera deplacementet i viss skala: 1 kvdm — m • n3 kbdm, eftersom ytans
längdskala är densamma som ritningens skala i övrigt (1 dm = n dm). — På den lilla
kvadraten, med sidorna och sy, vardera 1 dm långa, betyder ju i verkligheten den
förra n dm, den senare m • n2 kvdm, och ifrågavarande kvadrat på ritningen alltså
vo-m-n3
lymen m • n3 kvdm eller kbm. Om hela den inneslutna ytan är A kvdm, blir då
volymen • n3
deplacementet = A • kbm.
