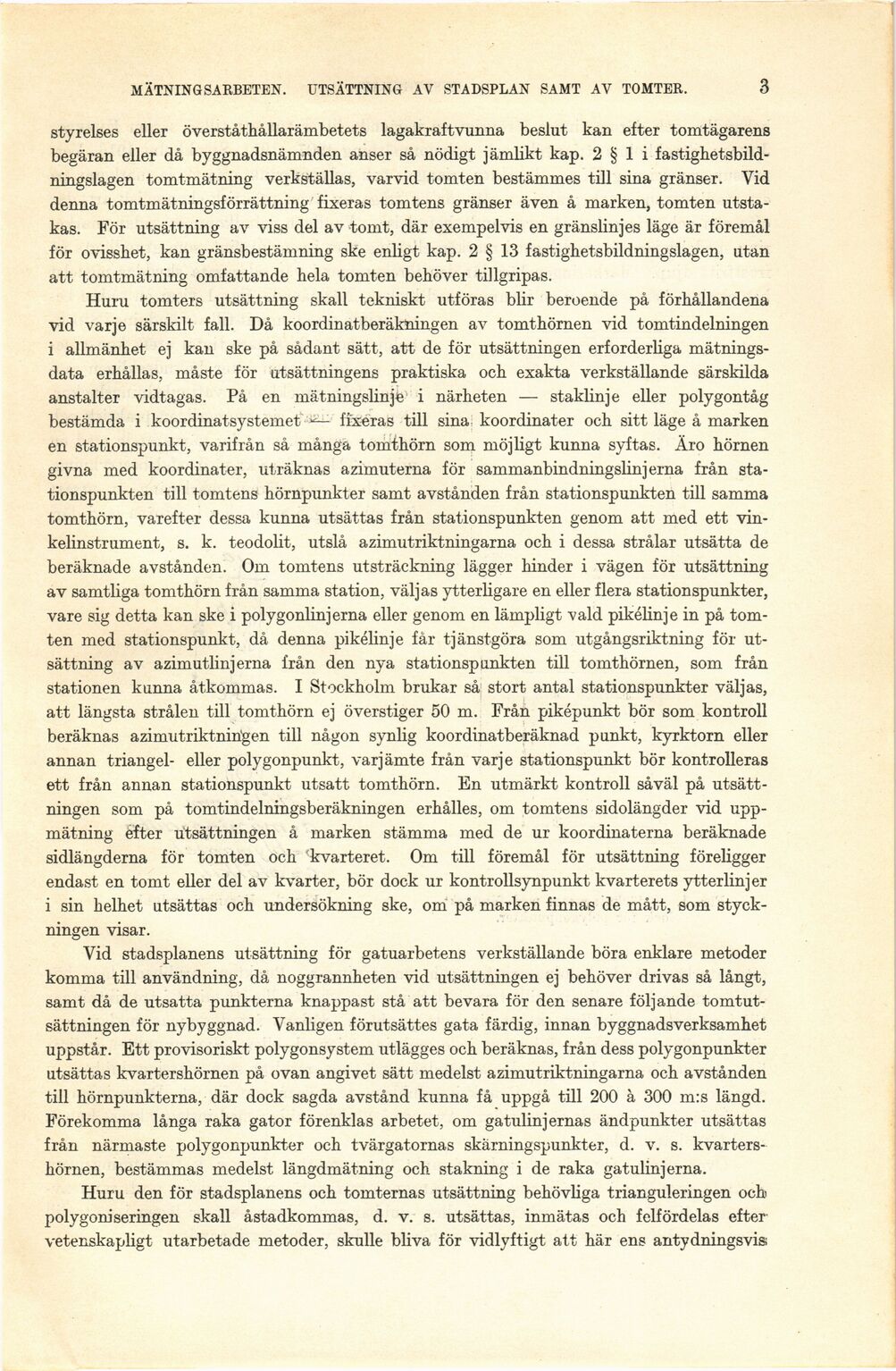

MÄTNINGSARBETEN. UTSÄTTNING AV STADSPLAN SAMT AV TOMTER.
3
styrelses eller överståthållarämbetets lagakraftvunna beslut kan efter tomtägarens
begäran eller då byggnadsnämnden anser så nödigt jämlikt kap. 2 § 1 i
fastighetsbildnings! agen tomtmätning verkställas, varvid tomten bestämmes till sina gränser. Vid
denna tomtmätningsförrättning fixeras tomtens gränser även å marken, tomten
utstakas. För utsättning av viss del av tomt, där exempelvis en gränslinjes läge är föremål
för ovisshet, kan gränsbestämning ske enligt kap. 2 § 13 fastighetsbildningslagen, utan
att tomtmätning omfattande hela tomten behöver tillgripas.
Huru tomters utsättning skall tekniskt utföras blir beroende på förhållandena
vid varje särskilt fall. Då koordinatberäkningen av tomthörnen vid tomtindelningen
i allmänhet ej kan ske på sådant sätt, att de för utsättningen erforderliga
mätnings-data erhållas, måste för utsättningens praktiska och exakta verkställande särskilda
anstalter vidtagas. På en mätningslinje i närheten — staklinje eller polygontåg
bestämda i koordinatsystemet^— fixeras till sina koordinater och sitt läge å marken
en stationspunkt, varifrån så många tomthörn som möjligt kunna syftas. Äro hörnen
givna med koordinater, uträknas azimuterna för sammanbindningslinjerna från
sta-tionspunkten till tomtens hörnpunkter samt avstånden från stationspunkten till samma
tomthörn, varefter dessa kunna utsättas från stationspunkten genom att med ett
vinkelinstrument, s. k. teodolit, utslå azimutriktningarna och i dessa strålar utsätta de
beräknade avstånden. Om tomtens utsträckning lägger hinder i vägen för utsättning
av samtliga tomthörn från samma station, väljas ytterligare en eller flera station spunkter,
vare sig detta kan ske i polygonlinjerna eller genom en lämpligt vald pikélinje in på
tomten med stationspunkt, då denna pikélinje får tjänstgöra som utgångsriktning för
utsättning av azimutlinjerna irån den nya stationspunkten till tomthörnen, som från
stationen kunna åtkommas. I Stockholm brukar så stort antal stationspunkter väljas,
att längsta strålen till tomthörn ej överstiger 50 m. Från piképunkt bör som kontroll
beräknas azimutriktningen till någon synlig koordinatberäknad punkt, kyrktorn eller
annan triangel- eller polygonpunkt, varjämte från varje stationspunkt bör kontrolleras
ett från annan stationspunkt utsatt tomthörn. En utmärkt kontroll såväl på
utsättningen som på tomtindelningsberäkningen erhålles, om tomtens sidolängder vid
uppmätning efter utsättningen å marken stämma med de ur koordinaterna beräknade
sidlängderna för tomten och ’kvarteret. Om till föremål för utsättning föreligger
endast en tomt eller del av kvarter, bör dock ur kontrollsynpunkt kvarterets ytterlinjer
i sin helhet utsättas och undersökning ske, om på marken finnas de mått, som
styckningen visar.
Vid stadsplanens utsättning för gatuarbetens verkställande böra enklare metoder
komma till användning, då noggrannheten vid utsättningen ej behöver drivas så långt,
samt då de utsatta punkterna knappast stå att bevara för den senare följande
tomtutsättningen för nybyggnad. Vanligen förutsättes gata färdig, innan byggnadsverksamhet
uppstår. Ett provisoriskt polygonsystem utlägges och beräknas, från dess polygonpunkter
utsättas kvartershörnen på ovan angivet sätt medelst azimutriktningarna och avstånden
till hörnpunkterna, där dock sagda avstånd kunna få uppgå till 200 å 300 m:s längd.
Förekomma långa raka gator förenklas arbetet, om ga tulinjernas ändpunkter utsättas
från närmaste polygonpunkter och tvärgatornas skärningspunkter, d. v. s.
kvartershörnen, bestämmas medelst längdmätning och stakning i de raka gatulinjerna.
Huru den för stadsplanens och tomternas utsättning behövliga trianguleringen och
polygoniseringen skall åstadkommas, d. v. s. utsättas, inmätas och fclfördelas efter
vetenskapligt utarbetade metoder, skulle bliva för vidlyftigt att här ens antydnings vis;
