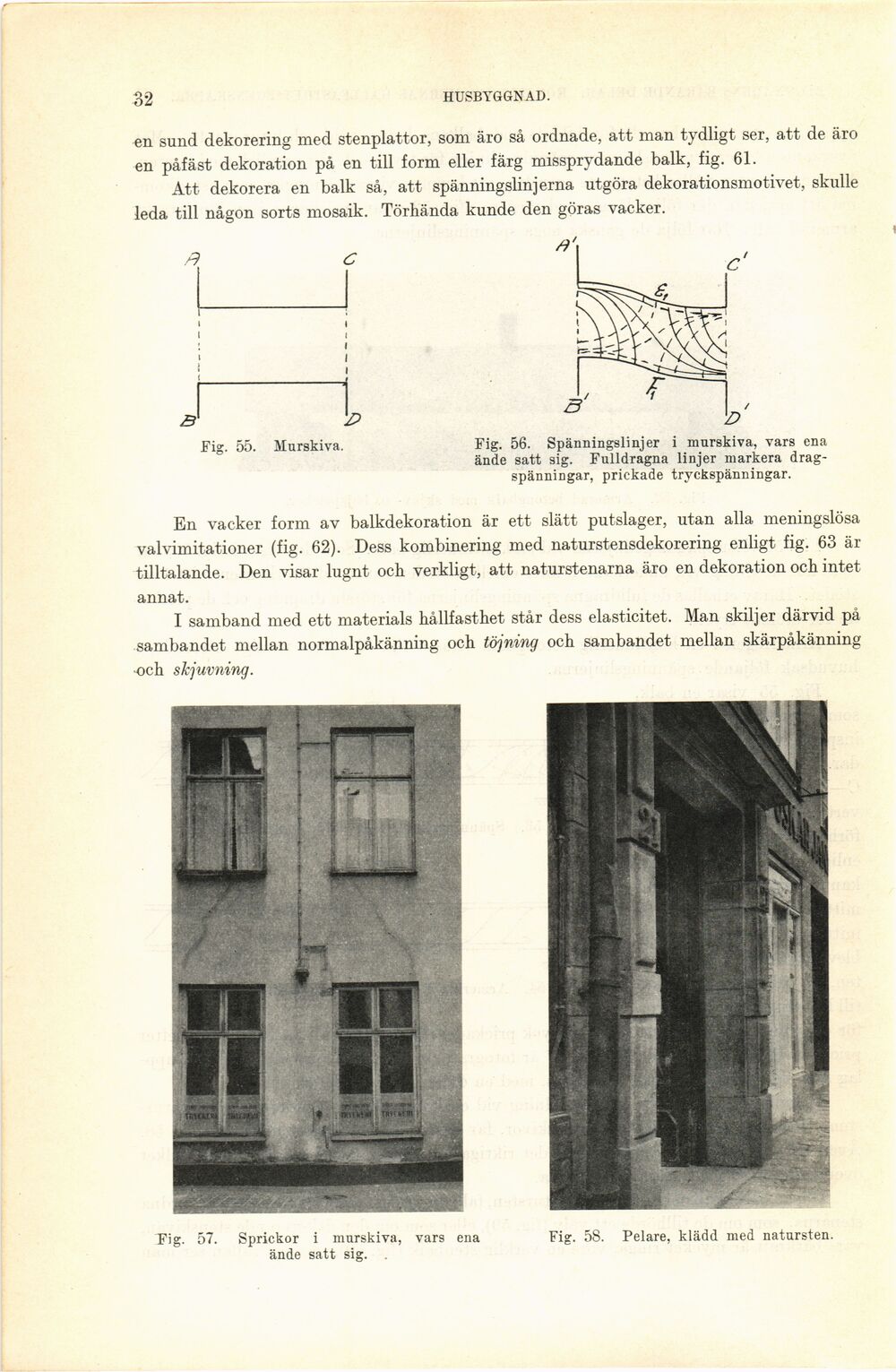

32
HUSBYGGNAD.
en sund dekorering med stenplattor, som äro så ordnade, att man tydligt ser, att de äro
en påfäst dekoration på en till form eller färg missprydande balk, fig. 61.
Att dekorera en balk så, att spänningslinjerna utgöra dekorationsmotivet, skulle
leda till någon sorts mosaik. Törhända kunde den göras vacker.
Fig. 55. Murskiva.
Fig. 56. Spänningslinjer i murskiva, vars ena
ände satt sig. Fulldragna linjer markera
dragspänningar, prickade tryckspänningar.
En vacker form av balkdekoration är ett slätt putslager, utan alla meningslösa
valvimitationer (fig. 62). Dess kombinering med naturstensdekorering enligt fig. 63 är
tilltalande. Den visar lugnt och verkligt, att naturstenarna äro en dekoration och intet
annat.
I samband med ett materials hållfasthet står dess elasticitet. Man skiljer därvid på
sambandet mellan normalpåkänning och töjning och sambandet mellan skärpåkänning
•och skjuvning.
Fig. 57. Sprickor i ni urskiva, vars ena
ände satt sig.
Fig. 58. Pelare, klädd med natursten.
