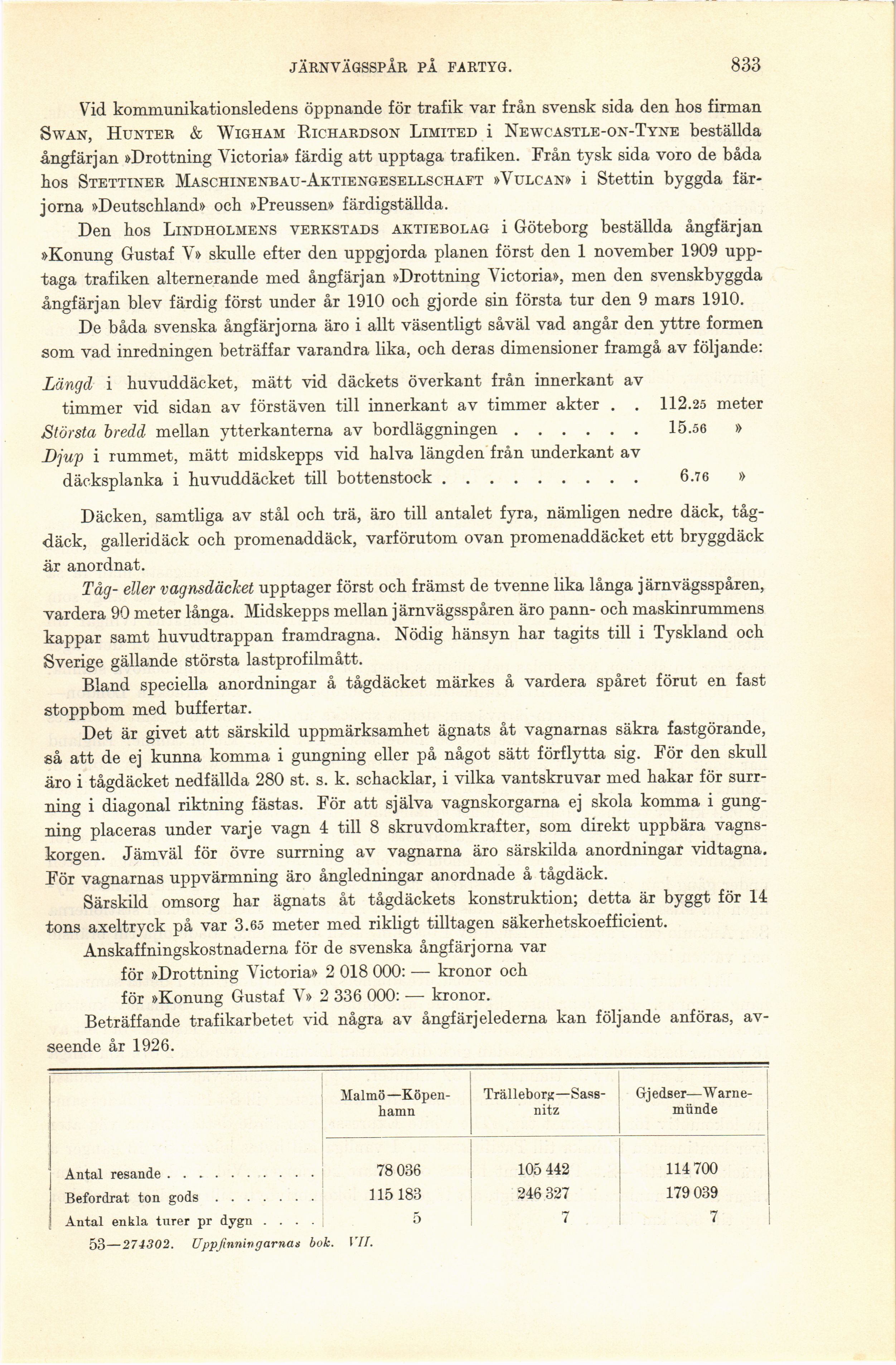

JÄRNVÄGSSPÅR PÅ FARTYG. 833
Vid kommunikationsledens öppnande för trafik var från svensk sida den hos firman
Swan, Hunter & Wigham Richardson Limited i Newcastle-on-Tyne beställda
ångfärjan »Drottning Victoria» färdig att upptaga trafiken. Från tysk sida voro de båda
hos Stettiner Maschinenbau-Aktiengesellschaft »Vulcan» i Stettin byggda
färjorna »Deutschland» och »Preussen» färdigställda.
Den hos Lindholmens verkstads aktiebolag i Göteborg beställda ångfärjan
»Konung Gustaf V» skulle efter den uppgjorda planen först den 1 november 1909
upptaga trafiken alternerande med ångfärjan »Drottning Victoria», men den svenskbyggda
ångfärjan blev färdig först under år 1910 och gjorde sin första tur den 9 mars 1910.
De båda svenska ångfärjorna äro i allt väsentligt såväl vad angår den yttre formen
som vad inredningen beträffar varandra lika, och deras dimensioner framgå av följande:
Längd i huvuddäcket, mätt vid däckets överkant från innerkant av
timmer vid sidan av förstäven till innerkant av timmer akter . . 112.25 meter
Största bredd mellan ytterkanterna av bordläggningen...................15.56 »
Djup i rummet, mätt midskepps vid halva längden från underkant av
däcksplanka i huvuddäcket till bottenstock............................. 6.76 »
Däcken, samtliga av stål och trä, äro till antalet fyra, nämligen nedre däck,
tågdäck, galleri däck och promenaddäck, varförutom ovan promenaddäcket ett bryggdäck
är anordnat.
Tåg- eller vagnsdäcket upptager först och främst de tvenne lika långa järnvägsspåren,
vardera 90 meter långa. Midskepps mellan järnvägsspåren äro pann- och maskinrummens
kappar samt huvudtrappan framdragna. Nödig hänsyn har tagits till i Tyskland och
Sverige gällande största lastprofilmått.
Bland speciella anordningar å tågdäcket märkes å vardera spåret förut en fast
stoppbom med buffertar.
Det är givet att särskild uppmärksamhet ägnats åt vagnarnas säkra fastgörande,
så att de ej kunna komma i gungning eller på något sätt förflytta sig. För den skull
äro i tågdäcket nedfällda 280 st. s. k. schacklar, i vilka vantskruvar med hakar för
surr-ning i diagonal riktning fästas. För att själva vagnskorgarna ej skola komma i
gungning placeras under varje vagn 4 till 8 skruvdomkrafter, som direkt uppbära
vagnskorgen. Jämväl för övre surrning av vagnarna äro särskilda anordningar vidtagna.
För vagnarnas uppvärmning äro ångledningar anordnade å tågdäck.
Särskild omsorg har ägnats åt tågdäckets konstruktion; detta är byggt för 14
tons axeltryck på var 3.65 meter med rikligt tilltagen säkerhetskoefficient.
Anskaffningskostnaderna för de svenska ångfärjorna var
för »Drottning Victoria» 2 018 000: — kronor och
för »Konung Gustaf V» 2 336 000: — kronor.
Beträffande trafikarbetet vid några av ångfärjelederna kan följande anföras,
avseende år 1926.
[-Malmö—Köpenhamn Trälleborg—Sassnitz Gjedser—Warne-münde-]
{+Malmö—Köpen- hamn Trälleborg—Sass- nitz Gjedser—Warne- münde+}
Antal resande 78 036 105 442 114 700
Befordrat ton gods 115 183 246 327 179 039
Antal enkla turer pr dygn .... o 7 7
53—274302. Uppfinningarnas bok. VII.
