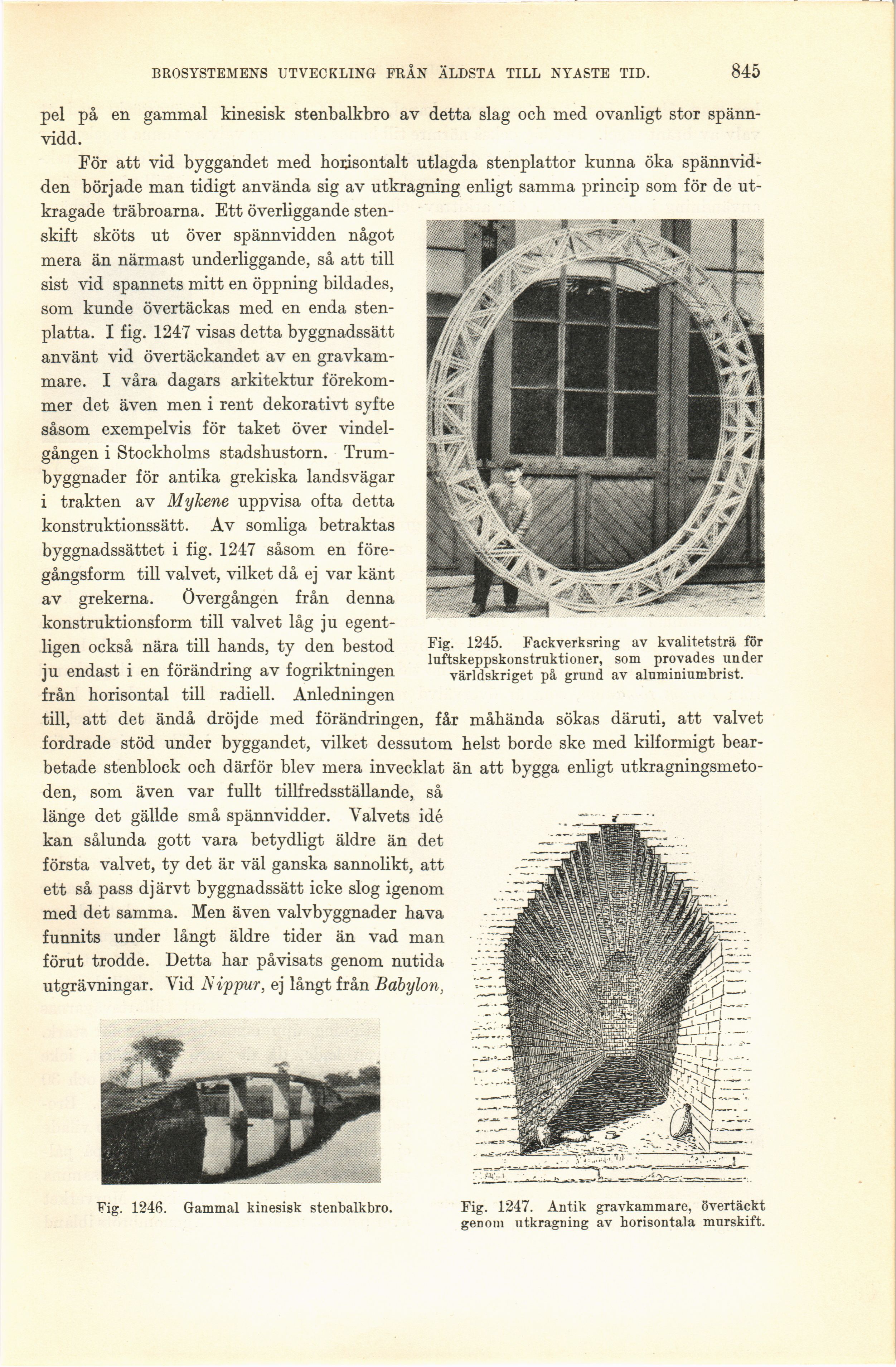

BROSYSTEMENS UTVECKLING FRÅN ÄLDSTA TILL NYASTE TID.
845
pel på en gammal kinesisk stenbalkbro av detta slag och med ovanligt stor
spännvidd.
För att vid byggandet med horisontalt utlagda stenplattor kunna öka
spännvidden började man tidigt använda sig av utkragning enligt samma princip som för de
ut-kragade träbroarna. Ett överliggande
sten-skift sköts ut över spännvidden något
mera än närmast underliggande, så att till
sist vid spännets mitt en öppning bildades,
som kunde övertäckas med en enda
sten-platta. I fig. 1247 visas detta byggnadssätt
använt vid övertäckandet av en
gravkammare. I våra dagars arkitektur
förekommer det även men i rent dekorativt syfte
såsom exempelvis för taket över
vindel-gången i Stockholms stadshustorn.
Trum-byggnader för antika grekiska landsvägar
i trakten av Mykene uppvisa ofta detta
konstruktionssätt. Av somliga betraktas
byggnadssättet i fig. 1247 såsom en
före-gångsform till valvet, vilket då ej var känt
av grekerna. övergången från denna
konstruktionsform till valvet låg ju
egentligen också nära till hands, ty den bestod
ju endast i en förändring av fogriktningen
från horisontal till radieil. Anledningen
till, att det ändå dröjde med förändringen, får måhända sökas däruti, att valvet
fordrade stöd under byggandet, vilket dessutom helst borde ske med kilformigt
bearbetade stenblock och därför blev mera invecklat än att bygga enligt
utkragningsmeto-den, som även var fullt tillfredsställande, så
länge det gällde små spännvidder. Valvets idé
kan sålunda gott vara betydligt äldre än det
första valvet, ty det är väl ganska sannolikt, att
ett så pass djärvt byggnadssätt icke slog igenom
med det samma. Men även valvbyggnader hava
funnits under långt äldre tider än vad man
förut trodde. Detta har påvisats genom nutida
utgrävningar. Vid Nippur, ej långt från Babylon,
Fig. 1245. Fackverk sring av kvalitetsträ för
luftskeppskonstruktioner, som provades under
världskriget på grund av aluminiumbrist.
Fig. 1246. Gammal kinesisk stenbalkbro.
Fig. 1247. Antik gravkammare, övertäckt
genom utkragning av horisontala murskift.
