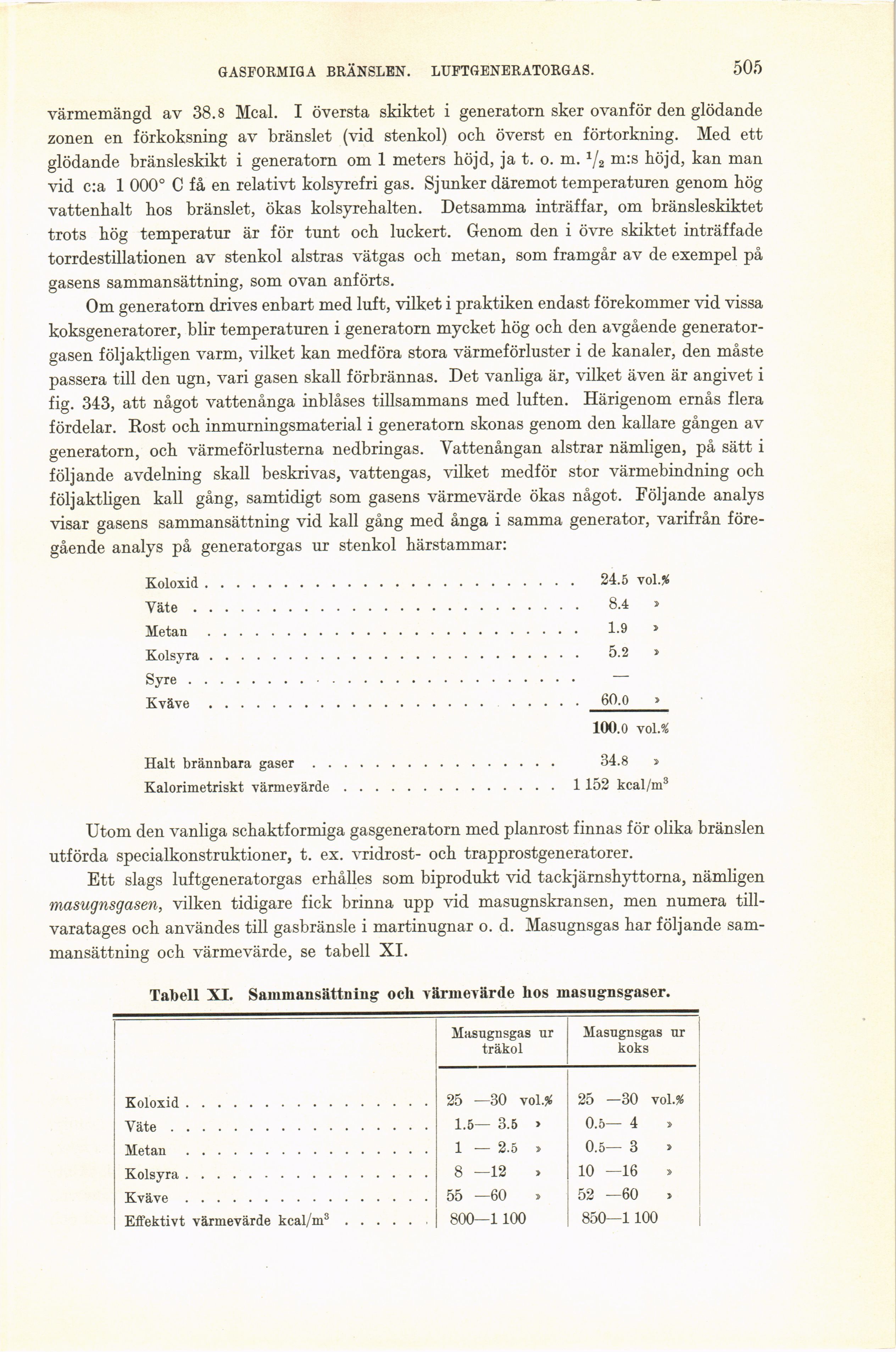

GASFORMIGA BRÄNSLEN. LUFTGENER ATORGAS.
505
värmemängd av 38.8 Mcal. I översta skiktet i generatorn sker ovanför den glödande
zonen en förkoksning av bränslet (vid stenkol) och överst en förtorkning. Med ett
glödande bränsleskikt i generatorn om 1 meters höjd, ja t. o. m. 1/2 m:s höjd, kan man
vid c:a 1 000° C få en relativt kolsyrefri gas. Sjunker däremot temperaturen genom hög
vattenhalt hos bränslet, ökas kolsyrehalten. Detsamma inträffar, om bränsleskiktet
trots hög temperatur är för tunt och luckert. Genom den i övre skiktet inträffade
torrdestillationen av stenkol alstras vätgas och metan, som framgår av de exempel på
gasens sammansättning, som ovan anförts.
Om generatorn drives enbart med luft, vilket i praktiken endast förekommer vid vissa
koksgeneratorer, blir temperaturen i generatorn mycket hög och den avgående
generatorgasen följaktligen varm, vilket kan medföra stora värmeförluster i de kanaler, den måste
passera till den ugn, vari gasen skall förbrännas. Det vanliga är, vilket även är angivet i
fig. 343, att något vattenånga inblåses tillsammans med luften. Härigenom ernås flera
fördelar. Rost och inmurningsmaterial i generatorn skonas genom den kallare gången av
generatorn, och värmeförlusterna nedbringas. Vattenångan alstrar nämligen, på sätt i
följande avdelning skall beskrivas, vattengas, vilket medför stor värmebindning och
följaktligen kall gång, samtidigt som gasens värme värde ökas något. Följande analys
visar gasens sammansättning vid kall gång med ånga i samma generator, varifrån
föregående analys på generatorgas ur stenkol härstammar:
Koloxid.................................................... 24.5 vol.%
Väte.................................................................... 8.4 »
Metan................................................................... 1.9 »
Kolsyra................................................................. 5.2 >
Syre.................................................................... —
Kväve................................................................ 60,0 >
100.0 vol A
Halt brännbara gaser................................................... 34.8 »
Kalorimetriskt värmevärde............................................1 152 kcal/m3
Utom den vanliga schaktformiga gasgeneratorn med planrost finnas för olika bränslen
utförda specialkonstruktioner, t. ex. vridrost- och trapprostgeneratorer.
Ett slags luftgeneratorgas erhålles som biprodukt vid tackjärnshyttorna, nämligen
masugnsgasen, vilken tidigare fick brinna upp vid masugnskransen, men numera
till-varatages och användes till gasbränsle i martinugnar o. d. Masugnsgas har följande
sammansättning och värmevärde, se tabell XI.
Tabell XI. Sammansättning’ och värmevärde hos masugnsg-aser.
Masugnsgas ur träkol Masugnsgas ur koks
Koloxid 25 —30 vol.% 25 —30 vol.%
Väte 1.5— 3.5 > 0.5— 4 »
Metan 1—2.5 » 0.5— 3 »
Kolsyra 8 —12 10 —16 »
Kväve 55 —60 52 —60
Effektivt värmevärde kcal/ms 800—1100 850—1 100
