986
PAPPERSTILLVERKNINGEN.

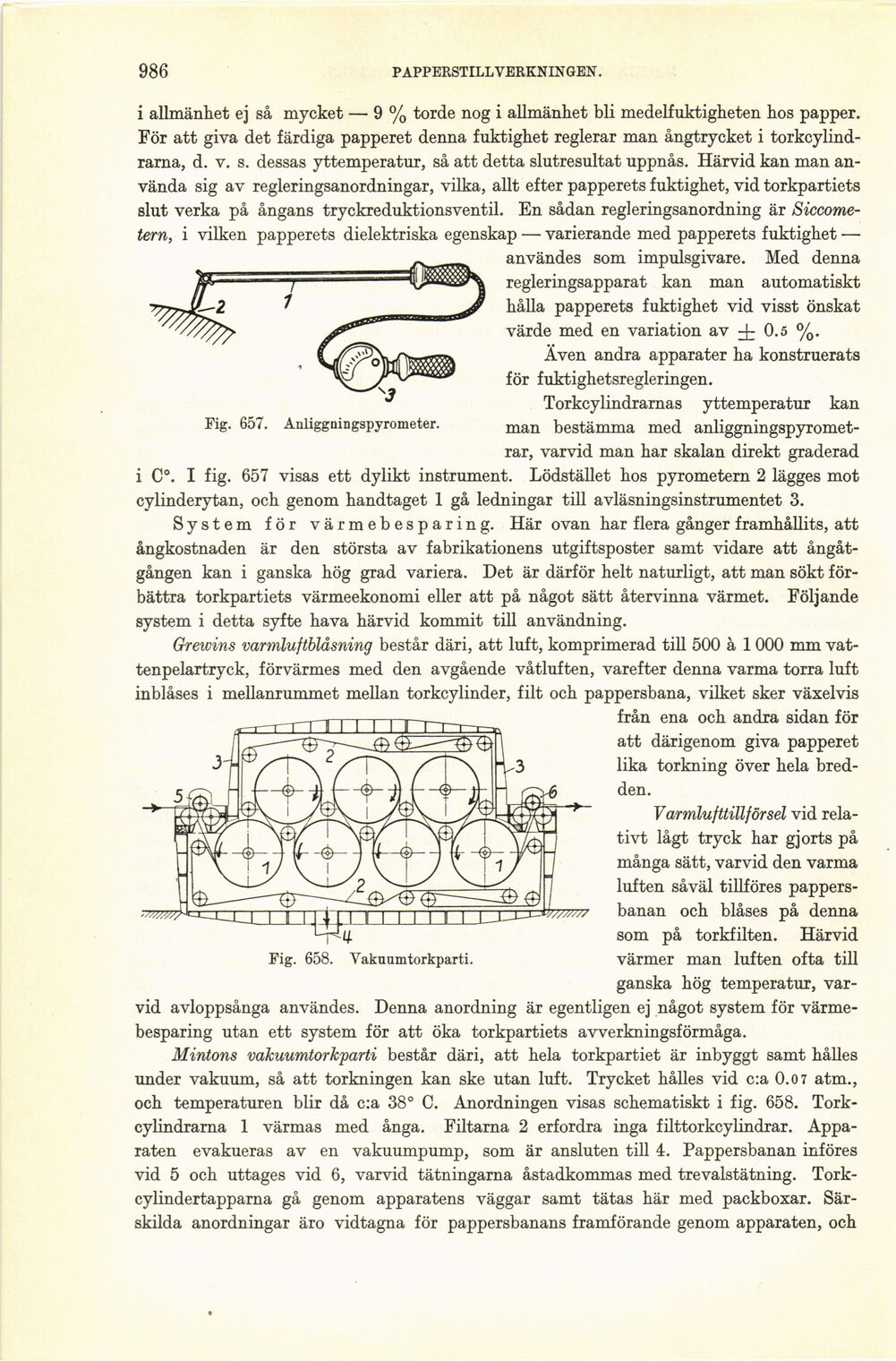

Fig. 657. Anliggningspyrometer.
i allmänhet ej så mycket — 9 % torde nog i allmänhet bli medelfuktigheten hos papper.
För att giva det färdiga papperet denna fuktighet reglerar man ångtrycket i
torkcylindrarna, d. v. s. dessas yttemperatur, så att detta slutresultat uppnås. Härvid kan man
använda sig av regleringsanordningar, vilka, allt efter papperets fuktighet, vid torkpartiets
slut verka på ångans tryckreduktionsventil. En sådan regleringsanordning är
Siccome-tern, i vilken papperets dielektriska egenskap — varierande med papperets fuktighet —
användes som impulsgivare. Med denna
regleringsapparat kan man automatiskt
hålla papperets fuktighet vid visst önskat
värde med en variation av Jk 0.5 %.
Även andra apparater ha konstruerats
för fuktighetsregleringen.
Torkcylindrarnas yttemperatur kan
man bestämma med
anliggningspyromet-rar, varvid man har skalan direkt graderad
i C°. I fig. 657 visas ett dylikt instrument. Lödstället hos pyrometern 2 lägges mot
cylinderytan, och genom handtaget 1 gå ledningar till avläsningsinstrumentet 3.
System för värmebesparing. Här ovan har flera gånger framhållits, att
ångkostnaden är den största av fabrikationens utgiftsposter samt vidare att
ångåt-gången kan i ganska hög grad variera. Det är därför helt naturligt, att man sökt
förbättra torkpartiets värmeekonomi eller att på något sätt återvinna värmet. Följande
system i detta syfte hava härvid kommit till användning.
Grewins varmluftblåsning består däri, att luft, komprimerad till 500 å 1 000 mm
vat-tenpelartryck, förvärmes med den avgående våtluften, varefter denna varma torra luft
inblåses i mellanrummet mellan torkcylinder, filt och pappersbana, vilket sker växelvis
från ena och andra sidan för
att därigenom giva papperet
lika torkning över hela
bredden.
Varmlufttillförsel vid
relativt lågt tryck har gjorts på
många sätt, varvid den varma
luften såväl tillföres
pappersbanan och blåses på denna
som på torkfilten. Härvid
värmer man luften ofta till
ganska hög temperatur, var-
vid avloppsånga användes. Denna anordning är egentligen ej något system för
värmebesparing utan ett system för att öka torkpartiets avverkningsförmåga.
Mintons vakuumtorkparti består däri, att hela torkpartiet är inbyggt samt hålles
under vakuum, så att torkningen kan ske utan luft. Trycket hålles vid c:a 0.0 7 atm.,
och temperaturen blir då c:a 38° C. Anordningen visas schematiskt i fig. 658.
Torkcylindrarna 1 värmas med ånga. Filtarna 2 erfordra inga filttorkcylindrar.
Apparaten evakueras av en vakuumpump, som är ansluten till 4. Pappersbanan införes
vid 5 och uttages vid 6, varvid tätningarna åstadkommas med trevalstätning.
Tork-cylindertapparna gå genom apparatens väggar samt tätas här med packboxar.
Särskilda anordningar äro vidtagna för pappersbanans framförande genom apparaten, och
Fig. 658. Vakuumtorkparti.
