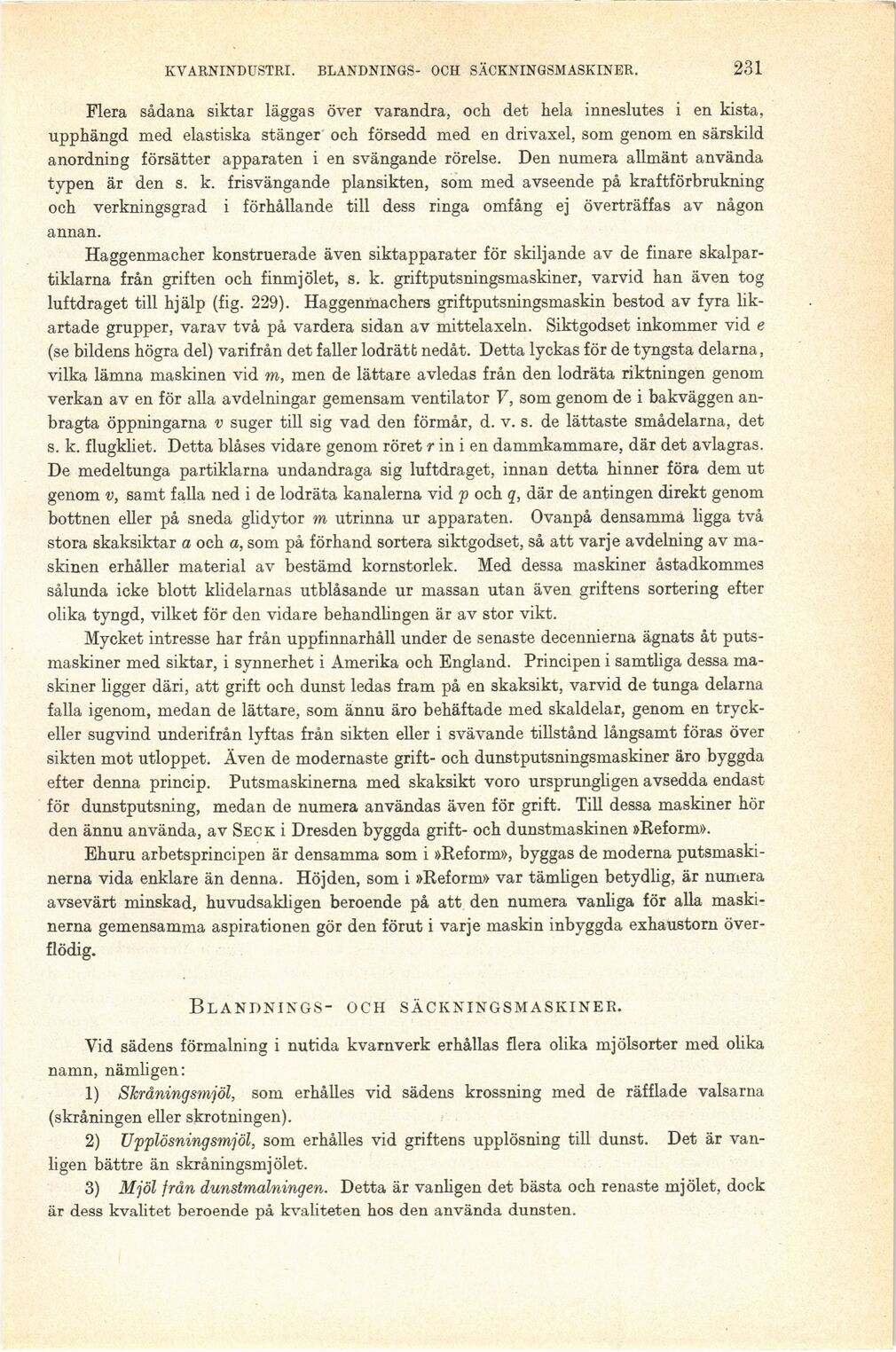

KVARNINDUSTRI. BLANDNINGS- OCH SÄCKNINGSMASKINER.
231
Flera sådana siktar läggas över varandra, och det hela inneslutes i en kista,
upphängd med elastiska stänger och försedd med en drivaxel, som genom en särskild
anordning försätter apparaten i en svängande rörelse. Den numera allmänt använda
typen är den s. k. frisvängande plansikten, som med avseende på kraftförbrukning
och verkningsgrad i förhållande till dess ringa omfång ej överträffas av någon
annan.
Haggenmacher konstruerade även siktapparater för skiljande av de finare
skalpartiklarna från griften och finmjölet, s. k. griftputsningsmaskiner, varvid han även tog
luftdraget till hjälp (fig. 229). Haggenmachers griftputsningsmaskin bestod av fyra
likartade grupper, varav två på vardera sidan av mittelaxeln. Siktgodset inkommer vid e
(se bildens högra del) varifrån det faller lodrätt nedåt. Detta lyckas för de tyngsta delarna,
vilka lämna maskinen vid m, men de lättare avledas från den lodräta riktningen genom
verkan av en för alla avdelningar gemensam ventilator V, som genom de i bakväggen
an-bragta öppningarna v suger till sig vad den förmår, d. v. s. de lättaste smådelarna, det
s. k. flugkliet. Detta blåses vidare genom röret r in i en dammkammare, där det avlagras.
De medeltunga partiklarna undandraga sig luftdraget, innan detta hinner föra dem ut
genom v, samt falla ned i de lodräta kanalerna vid p och q, där de antingen direkt genom
bottnen eller på sneda glidytor m utrinna ur apparaten. Ovanpå densamma ligga två
stora skaksiktar a och a, som på förhand sortera siktgodset, så att varje avdelning av
maskinen erhåller material av bestämd kornstorlek. Med dessa maskiner åstadkommes
sålunda icke blott klidelarnas utblåsande ur massan utan även griftens sortering efter
olika tyngd, vilket för den vidare behandlingen är av stor vikt.
Mycket intresse har från uppfinnarhåll under de senaste decennierna ägnats åt
putsmaskiner med siktar, i synnerhet i Amerika och England. Principen i samtliga dessa
maskiner ligger däri, att grift och dunst ledas fram på en skaksikt, varvid de tunga delarna
falla igenom, medan de lättare, som ännu äro behäftade med skaldelar, genom en
tryck-eller sugvind underifrån lyftas från sikten eller i svävande tillstånd långsamt föras över
sikten mot utloppet. Även de modernaste grift- och dunstputsningsmaskiner äro byggda
efter denna princip. Putsmaskinerna med skaksikt voro ursprungligen avsedda endast
för dunstputsning, medan de numera användas även för grift. Till dessa maskiner hör
den ännu använda, av Seck i Dresden byggda grift- och dunstmaskinen »Reform».
Ehuru arbetsprincipen är densamma som i »Reform», byggas de moderna
putsmaskinerna vida enklare än denna. Höjden, som i »Reform» var tämligen betydlig, är numera
avsevärt minskad, huvudsakligen beroende på att den numera vanliga för alla
maskinerna gemensamma aspirationen gör den förut i varje maskin inbyggda exhaustorn
överflödig.
Blandnings- och säckningsmaskiner.
Vid sädens förmalning i nutida kvarnverk erhållas flera olika mjölsorter med olika
namn, nämligen:
1) Skr åning smjöl, som erhålles vid sädens krossning med de räfflade valsarna
(skråningen eller skrotningen).
2) Upplösningsmjol, som erhålles vid griftens upplösning till dunst. Det är
vanligen bättre än skråningsmjölet.
3) Mjöl från dunstmalningen. Detta är vanligen det bästa och renaste mjölet, dock
är dess kvalitet beroende på kvaliteten hos den använda dunsten.
