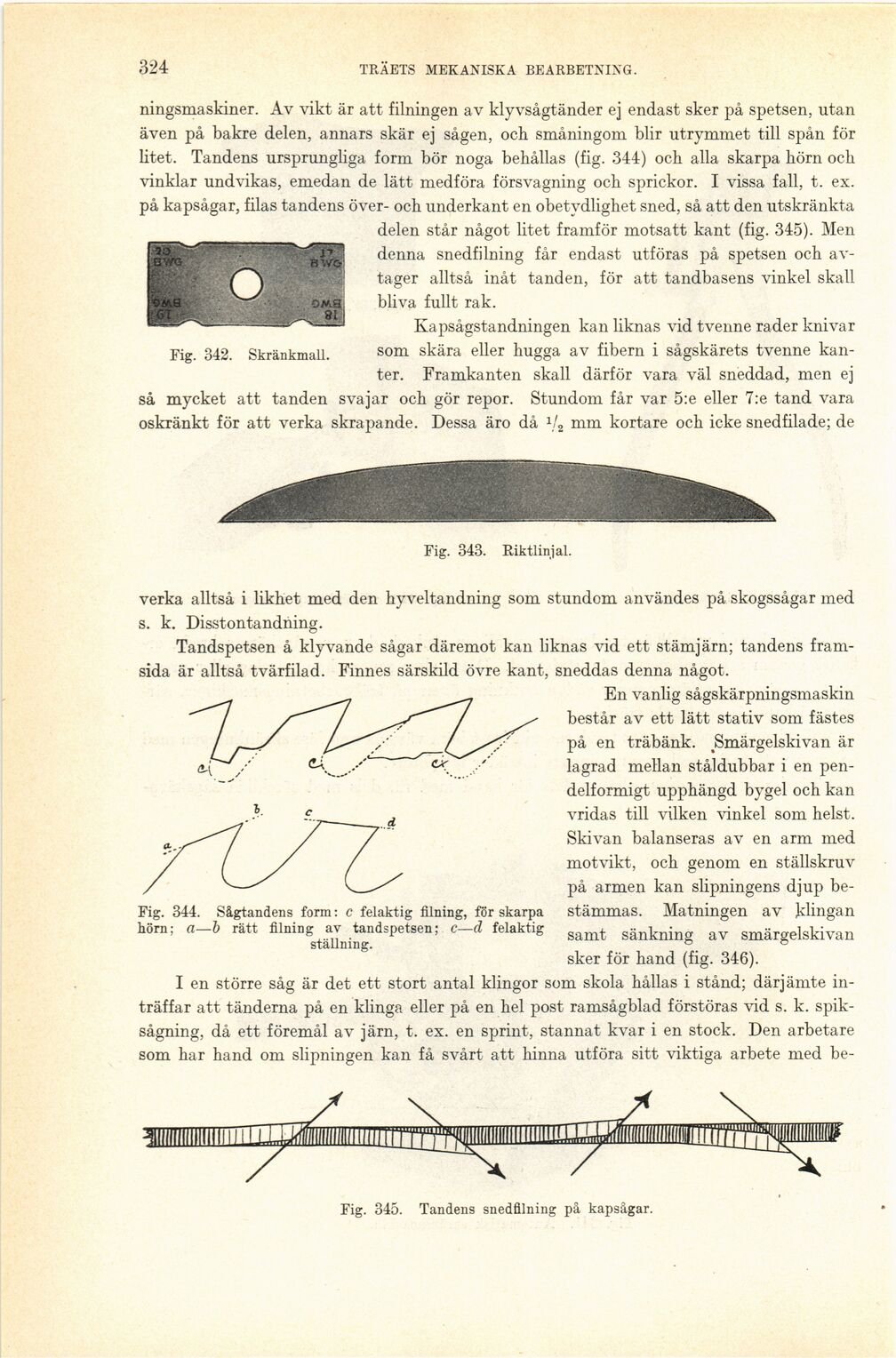

324
TRÄETS MEKANISKA BEARBETNING.
Fig. 342. Skränkmall.
ningsmaskiner. Av vikt är att filningen av klyvsågtänder ej endast sker på spetsen, utan
även på bakre delen, annars skär ej sågen, och småningom blir utrymmet till spån för
litet. Tandens ursprungliga form bör noga behållas (fig. 344) och alla skarpa hörn och
vinklar undvikas, emedan de lätt medföra försvagning och sprickor. I vissa fall, t. ex.
på kapsågar, filas tandens över- och underkant en obetydlighet sned, så att den utskränkta
delen står något litet framför motsatt kant (fig. 345). Men
denna snedfilning får endast utföras på spetsen och
avtager alltså inåt tanden, för att tandbasens vinkel skall
bliva fullt rak.
Kapsågstandningen kan liknas vid tvenne rader knivar
som skära eller hugga av fibern i sågskärets tvenne
kanter. Framkanten skall därför vara väl sneddad, men ej
så mycket att tanden svajar och gör repor. Stundom får var 5:e eller 7:e tand vara
oskränkt för att verka skrapande. Dessa äro då V2 mm kortare och icke snedfilade; de
Fig. 343. Riktlinjal.
Fig. 344. Sågtandens form: c felaktig filning, för skarpa
hörn; a—& rätt filning av tandspetsen; c—d felaktig
ställning.
verka alltså i likhet med den hyveltandning som stundom användes på skogssågar med
s. k. Disstontandning.
Tandspetsen å klyvande sågar däremot kan liknas vid ett stämjärn; tandens
framsida är alltså tvärfilad. Finnes särskild övre kant, sneddas denna något.
En vanlig sågskärpningsmaskin
består av ett lätt stativ som fästes
på en träbänk. Smärgelskivan är
lagrad mellan ståldubbar i en
pen-delformigt upphängd bygel och kan
vridas till vilken vinkel som helst.
Skivan balanseras av en arm med
motvikt, och genom en ställskruv
på armen kan slipningens djup
bestämmas. Matningen av klingan
samt sänkning av smärgelskivan
sker för hand (fig. 346).
I en större såg är det ett stort antal klingor som skola hållas i stånd; därjämte
inträffar att tänderna på en klinga eller på en hel post ramsågblad förstöras vid s. k.
spik-sågning, då ett föremål av järn, t. ex. en Sprint, stannat kvar i en stock. Den arbetare
som har hand om slipningen kan få svårt att hinna utföra sitt viktiga arbete med be-
Fig. 345. Tandens snedfilning på kapsågar.
