SNICKERIMASKINER.
355

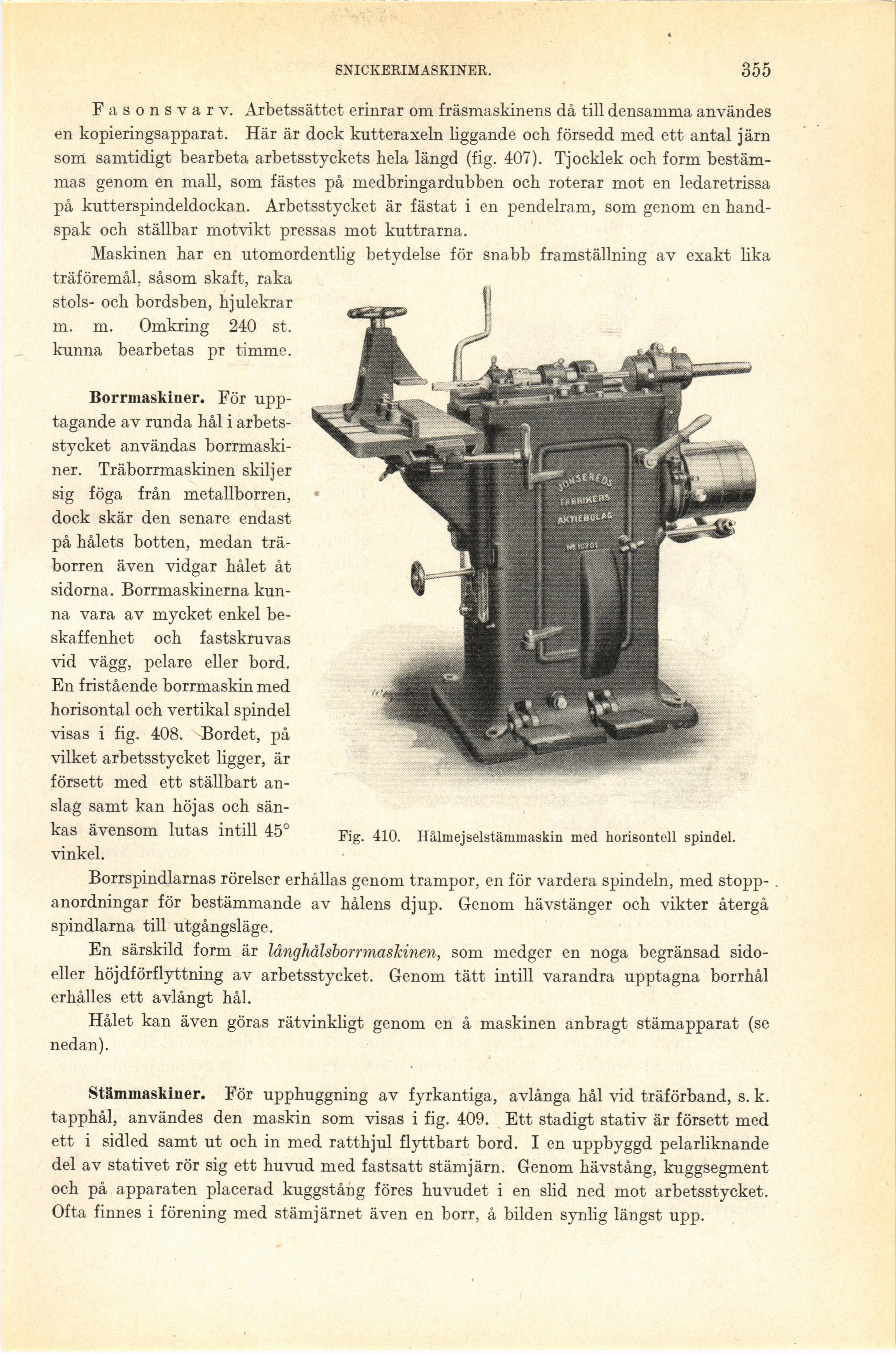

Fig. 410. Hålmejselstämmaskin med horisontell spindel.
Fasonsvarv. Arbetssättet erinrar om fräsmaskinens då till densamma användes
en kopieringsapparat. Här är dock kutteraxeln liggande och försedd med ett antal järn
som samtidigt bearbeta arbetsstyckets hela längd (fig. 407). Tjocklek och form
bestämmas genom en mall, som fästes på medbringardubben och roterar mot en ledaretrissa
på kutterspindeldockan. Arbetsstycket är fästat i en pendelram, som genom en
handspak och ställbar motvikt pressas mot kuttrarna.
Maskinen har en utomordentlig betydelse för snabb framställning av exakt lika
träföremål, såsom skaft, raka
stols- och bordsben, hjulekrar
m. m. Omkring 240 st.
kunna bearbetas pr timme.
Borrmaskiner. För
upptagande av runda hål i
arbetsstycket användas
borrmaskiner. Träborrmaskinen skiljer
sig föga från metallborren,
dock skär den senare endast
på hålets botten, medan
träborren även vidgar hålet åt
sidorna. Borrmaskinerna
kunna vara av mycket enkel
beskaffenhet och fastskruvas
vid vägg, pelare eller bord.
En fristående borrmaskin med
horisontal och vertikal spindel
visas i fig. 408. Bordet, på
vilket arbetsstycket ligger, är
försett med ett ställbart
anslag samt kan höjas och
sänkas ävensom lutas intill 45°
vinkel.
Borrspindlarnas rörelser erhållas genom trampor, en för vardera spindeln, med stopp- .
anordningar för bestämmande av hålens djup. Genom hävstänger och vikter återgå
spindlarna till utgångsläge.
En särskild form är långhålsborr maskinen, som medger en noga begränsad
sido-eller höj dförflyttning av arbetsstycket. Genom tätt intill varandra upptagna borrhål
erhålles ett avlångt hål.
Hålet kan även göras rätvinkligt genom en å maskinen anbragt stämapparat (se
nedan).
Stämmaskiuer. För upphuggning av fyrkantiga, avlånga hål vid träförband, s. k.
tapphål, användes den maskin som visas i fig. 409. Ett stadigt stativ är försett med
ett i sidled samt ut och in med ratthjul flyttbart bord. I en uppbyggd pelarliknande
del av stativet rör sig ett huvud med fastsatt stämjärn. Genom hävstång, kuggsegment
och på apparaten placerad kuggstång föres huvudet i en slid ned mot arbetsstycket.
Ofta finnes i förening med stämjärnet även en borr, å bilden synlig längst upp.
