GARNTILLVERKNING. SPINNING. SPINNMASKINER.
405
Fig. 470 visar en schematisk bild av ringspinnmaskinens huvuddelar. Från
för-spinningsbobinerna /, vilka äro vertikalt uppställda på ett galler, »lats» (engl. lattice),
passerar garnet genom sträckverket C, ögonbrädet b och löparen a på ringen R till
bo-binen S. Trådspänningen låter lätt reglera sig genom användning av olika tunga löpare.
Ringens övre kant har en fläns, på vilken den av en öppen, fjädrande ring bestående
löparen lätt glider, medsläpad av garnet. Sträckverket erhåller helst en viss lutning
(30—40° mot horisontalplanet) för att minska förgarnets omspänningsbåge på främsta,
undre matarvalsen, varjämte vinkeln a (fig. 471) ökas och friktionen minskas i
garnledaren. Denna anordning, som redan 1834 patenterades av Sharp och Roberts, bidra-

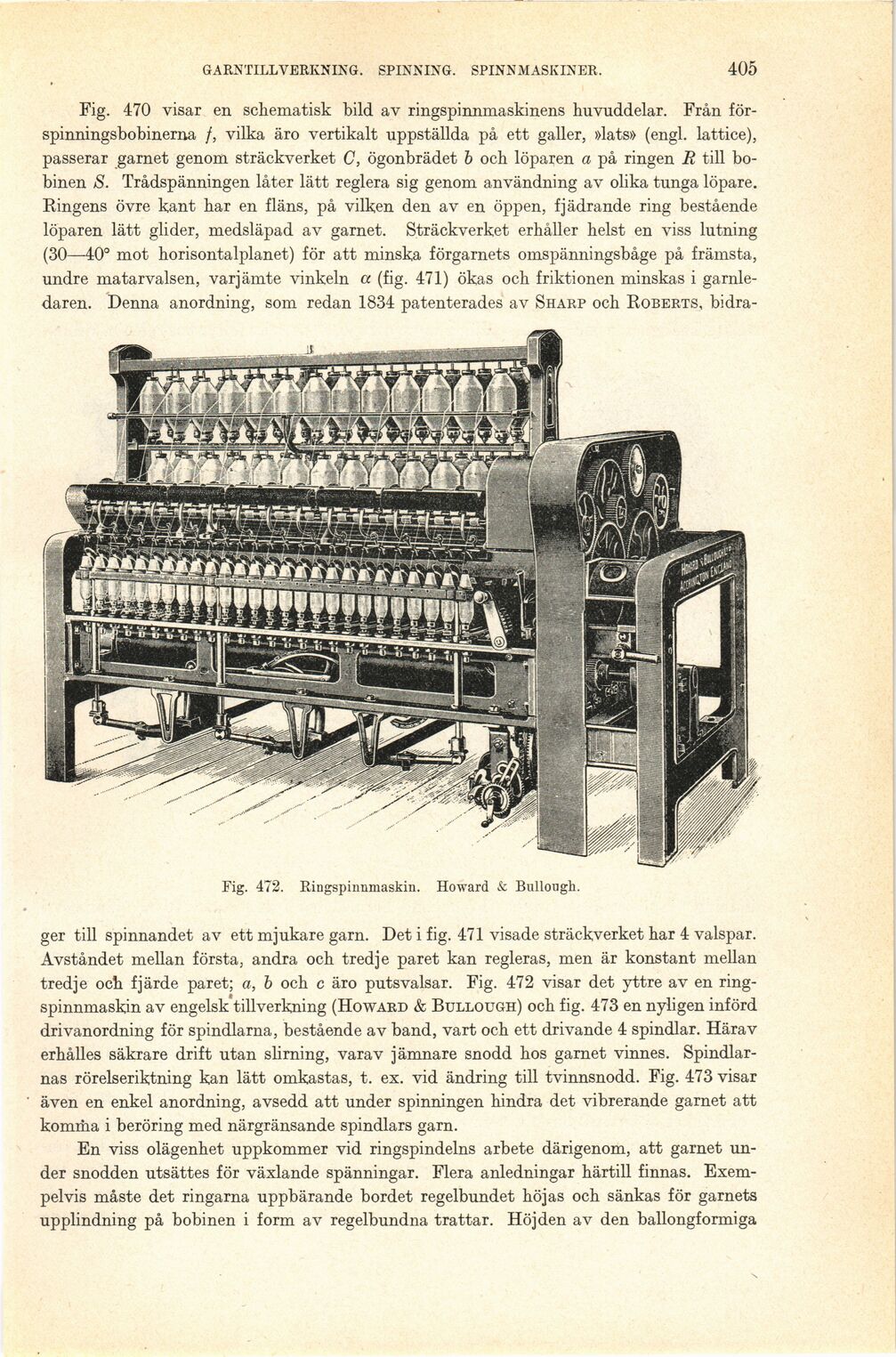

Fig. 472. Ringspinnmaskin. Howard & Bullough.
ger till spinnandet av ett mjukare garn. Det i fig. 471 visade sträckverket har 4 valspar.
Avståndet mellan första, andra och tredje paret kan regleras, men är konstant mellan
tredje och fjärde paret; a, b och c äro putsvalsar. Fig. 472 visar det yttre av en
ringspinnmaskin av engelsk tillverkning (Howard & Bullough) och fig. 473 en nyligen införd
drivanordning för spindlarna, bestående av band, vart och ett drivande 4 spindlar. Härav
erhålles säkrare drift utan slirning, varav jämnare snodd hos garnet vinnes.
Spindlarnas rörelseriktning kan lätt omkastas, t. ex. vid ändring till tvinnsnodd. Fig. 473 visar
även en enkel anordning, avsedd att under spinningen hindra det vibrerande garnet att
komma i beröring med närgränsande spindlars garn.
En viss olägenhet uppkommer vid ringspindelns arbete därigenom, att garnet
under snodden utsättes för växlande spänningar. Flera anledningar härtill finnas.
Exempelvis måste det ringarna uppbärande bordet regelbundet höjas och sänkas för garnets
upplindning på bobinen i form av regelbundna trattar. Höjden av den ballongformiga
