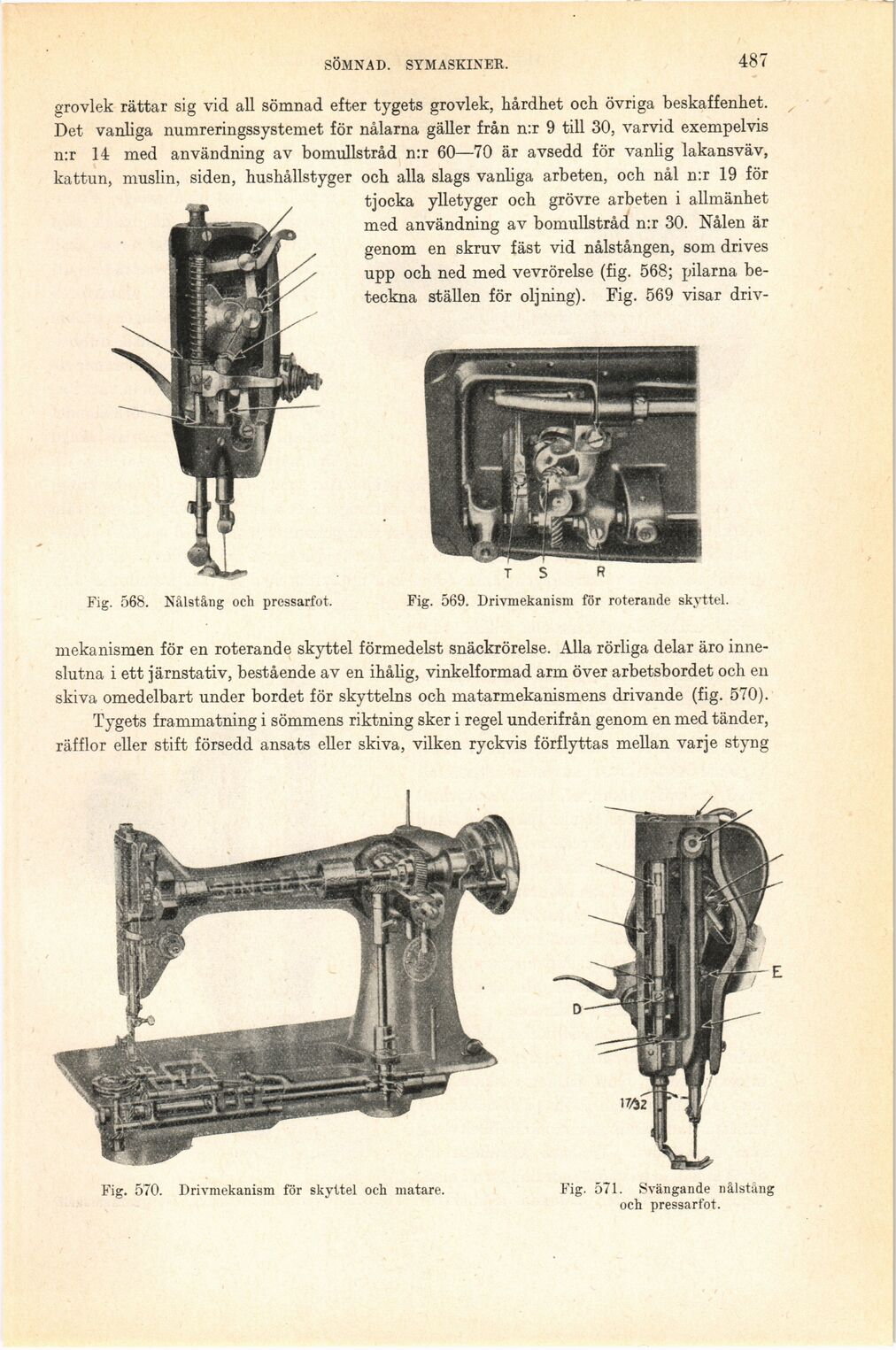

SÖMNAD. SYMASKINER.
487
grovlek rättar sig vid all sömnad efter tygets grovlek, hårdhet och övriga beskaffenhet.
Det vanliga numreringssystemet för nålarna gäller från n:r 9 till 30, varvid exempelvis
n:r 14 med användning av bomullstråd n:r 60—70 är avsedd för vanlig lakansväv,
kattun, muslin, siden, hushållstyger och alla slags vanliga arbeten, och nål n:r 19 för
tjocka ylletyger och grövre arbeten i allmänhet
med användning av bomullstråd n:r 30. Nålen är
genom en skruv fäst vid nålstången, som drives
upp och ned med vevrörelse (fig. 568; pilarna
beteckna ställen för oljning). Fig. 569 visar driv-
Fig. 568. Nålstång och pressarfot.
Fig. 569. Drivmekanism för roterande skyttel.
mekanismen för en roterande skyttel förmedelst snäckrörelse. Alla rörliga delar äro
inneslutna i ett järnstativ, bestående av en ihålig, vinkelformad arm över arbetsbordet och en
skiva omedelbart under bordet för skyttelns och matarmekanismens drivande (fig. 570).
Tygets frammatning i sömmens riktning sker i regel underifrån genom en med tänder,
räfflor eller stift försedd ansats eller skiva, vilken ryckvis förflyttas mellan varje styng
Fig. 570. Drivmekanism för skyttel och matare.
Fig. 571. Svängande nålstång
och pressarfot.
