640
BOKTRYCKERIKONSTEN.
arkens gripande vid iläggningen, ha arkiläggningsapparater egentligen konstruerats
efter tvenne principer: arkens frammatning medelst mekanisk strykning eller medelst
sugluft. En mycket använd maskin enligt det förstnämnda systemet är den av
boktryckaren Emil Hallberg i Stockholm uppfunna iläggningsapparaten Dux. Arken
framfalsas i denna ett och ett av ett ungefär 30 cm högt hjul, vilkets kant runt om är
försedd med små trissor. Duxfabriken tillverkar numera även iläggningsapparater
enligt sugluftsystemet. I apparater enligt detta system, vilka konstruerats bl. a. av den

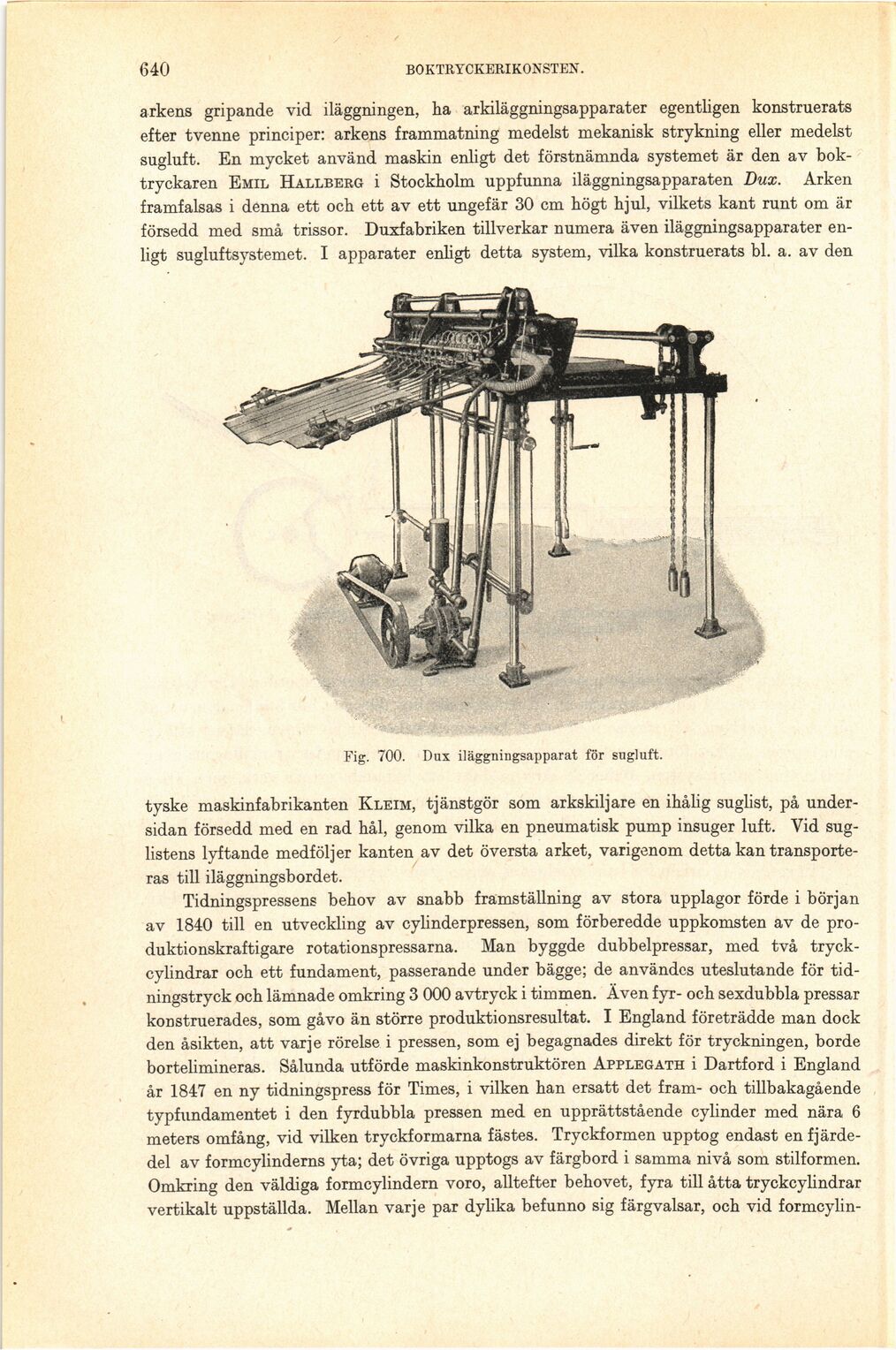

Fig. 700. Dux iläggningsapparat för sugluft.
tyske maskinfabrikanten Kleim, tjänstgör som arkskiljare en ihålig suglist, på
undersidan försedd med en rad hål, genom vilka en pneumatisk pump insuger luft. Vid
sug-listens lyftande medföljer kanten av det översta arket, varigenom detta kan
transporteras till iläggningsbordet.
Tidningspressens behov av snabb framställning av stora upplagor förde i början
av 1840 till en utveckling av cylinderpressen, som förberedde uppkomsten av de
pro-duktionskraftigare rotationspressarna. Man byggde dubbelpressar, med två
tryckcylindrar och ett fundament, passerande under bägge; de användes uteslutande för
tid-ningstryck och lämnade omkring 3 000 avtryck i timmen. Även fyr- och sexdubbla pressar
konstruerades, som gåvo än större produktionsresultat. I England företrädde man dock
den åsikten, att varje rörelse i pressen, som ej begagnades direkt för tryckningen, borde
bortelimineras. Sålunda utförde maskinkonstruktören Applegath i Hartford i England
år 1847 en ny tidningspress för Times, i vilken han ersatt det fram- och tillbakagående
typfundamentet i den fyrdubbla pressen med en upprättstående cylinder med nära 6
meters omfång, vid vilken tryckformarna fästes. Tryckformen upptog endast en
fjärdedel av formcylinderns yta; det övriga upptogs av färgbord i samma nivå som stilformen.
Omkring den väldiga formcylindern voro, alltefter behovet, fyra till åtta tryckcylindrar
vertikalt uppställda. Mellan varje par dylika befunno sig färgvalsar, och vid
formcylin
