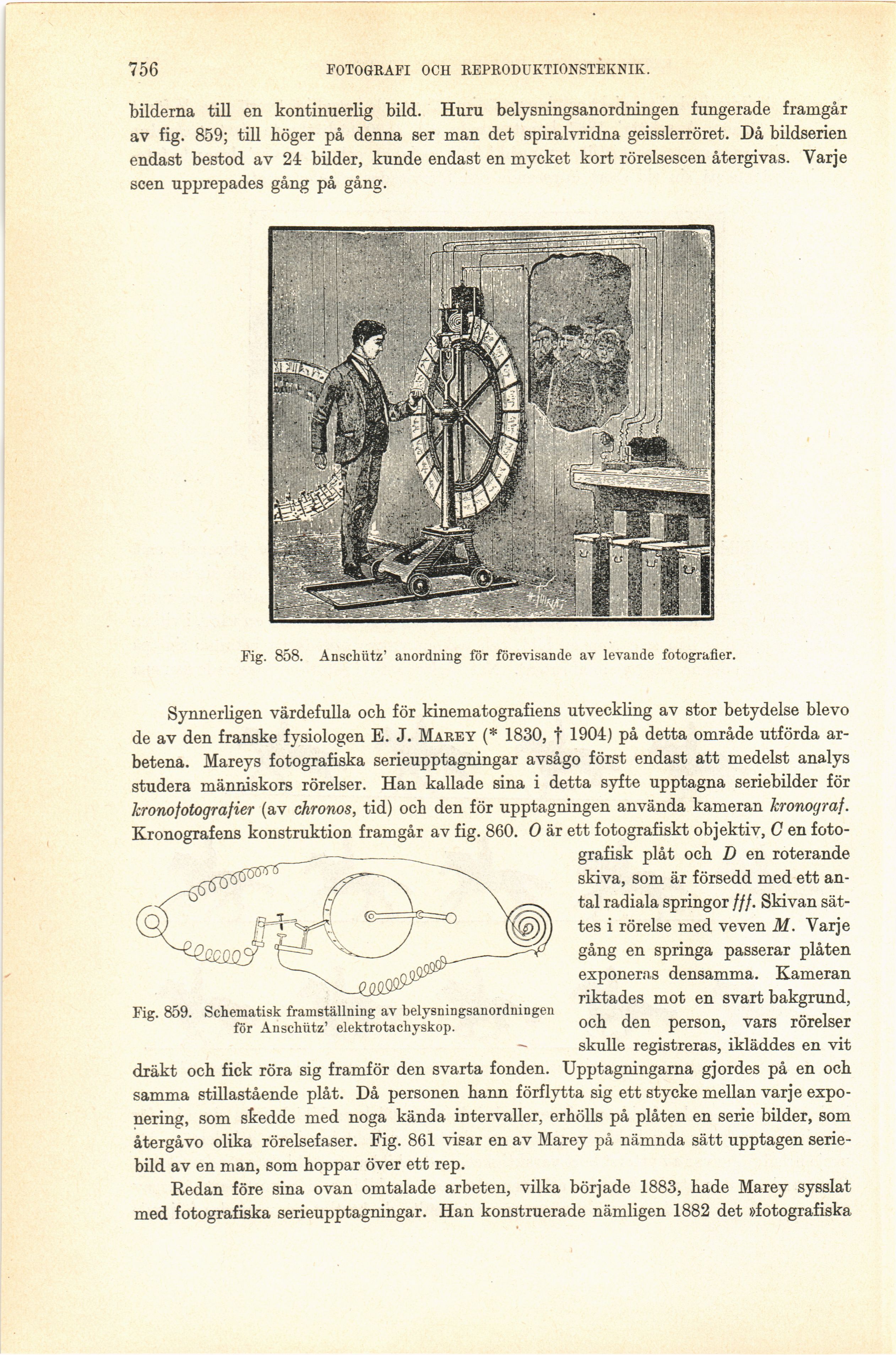

756
FOTOGRAFI OCH REPRODUKTIONSTEKNIK.
bilderna till en kontinuerlig bild. Huru belysningsanordningen fungerade framgår
av fig. 859; till höger på denna ser man det spiralvridna geisslerröret. Då bildserien
endast bestod av 24 bilder, kunde endast en mycket kort rörelsescen återgivas. Varje
scen upprepades gång på gång.
Fig. 858. Anschütz’ anordning för förevisande av levande fotografier.
Fig. 859. Schematisk framställning av belysningsanordningen
för Anschütz’ elektrotachyskop.
Synnerligen värdefulla och för kinematografiens utveckling av stor betydelse blevo
de av den franske fysiologen E. J. Marey (* 1830, f 1904) på detta område utförda
arbetena. Mareys fotografiska serieupptagningar avsågo först endast att medelst analys
studera människors rörelser. Han kallade sina i detta syfte upptagna seriebilder för
kronofotografier (av chronos, tid) och den för upptagningen använda kameran kronograf.
Kronografens konstruktion framgår av fig. 860. O är ett fotografiskt objektiv, G en
fotografisk plåt och D en roterande
skiva, som är försedd med ett
antal radiala springor ///. Skivan
sättes i rörelse med veven M. Varje
gång en springa passerar plåten
exponeras densamma. Kameran
riktades mot en svart bakgrund,
och den person, vars rörelser
skulle registreras, ikläddes en vit
dräkt och fick röra sig framför den svarta fonden. Upptagningarna gjordes på en och
samma stillastående plåt. Då personen hann förflytta sig ett stycke mellan varje
exponering, som skedde med noga kända intervaller, erhölls på plåten en serie bilder, som
återgå vo olika rörelsefaser. Fig. 861 visar en av Marey på nämnda sätt upptagen
seriebild av en man, som hoppar över ett rep.
Redan före sina ovan omtalade arbeten, vilka började 1883, hade Marey sysslat
med fotografiska serieupptagningar. Han konstruerade nämligen 1882 det »fotografiska
