770
FOTOGRAFI OCH REPRODUKTIONSTEKNIK.
Detta kan ernås genom att projektionsobjektivet deltager i filmens rörelse, alltså
stycke för stycke följer med filmen under dess bana. Objektivet får vid en sådan
konstruktion en oscillerande rörelse, vilket naturligtvis erbjuder vissa konstruktionssvårig-

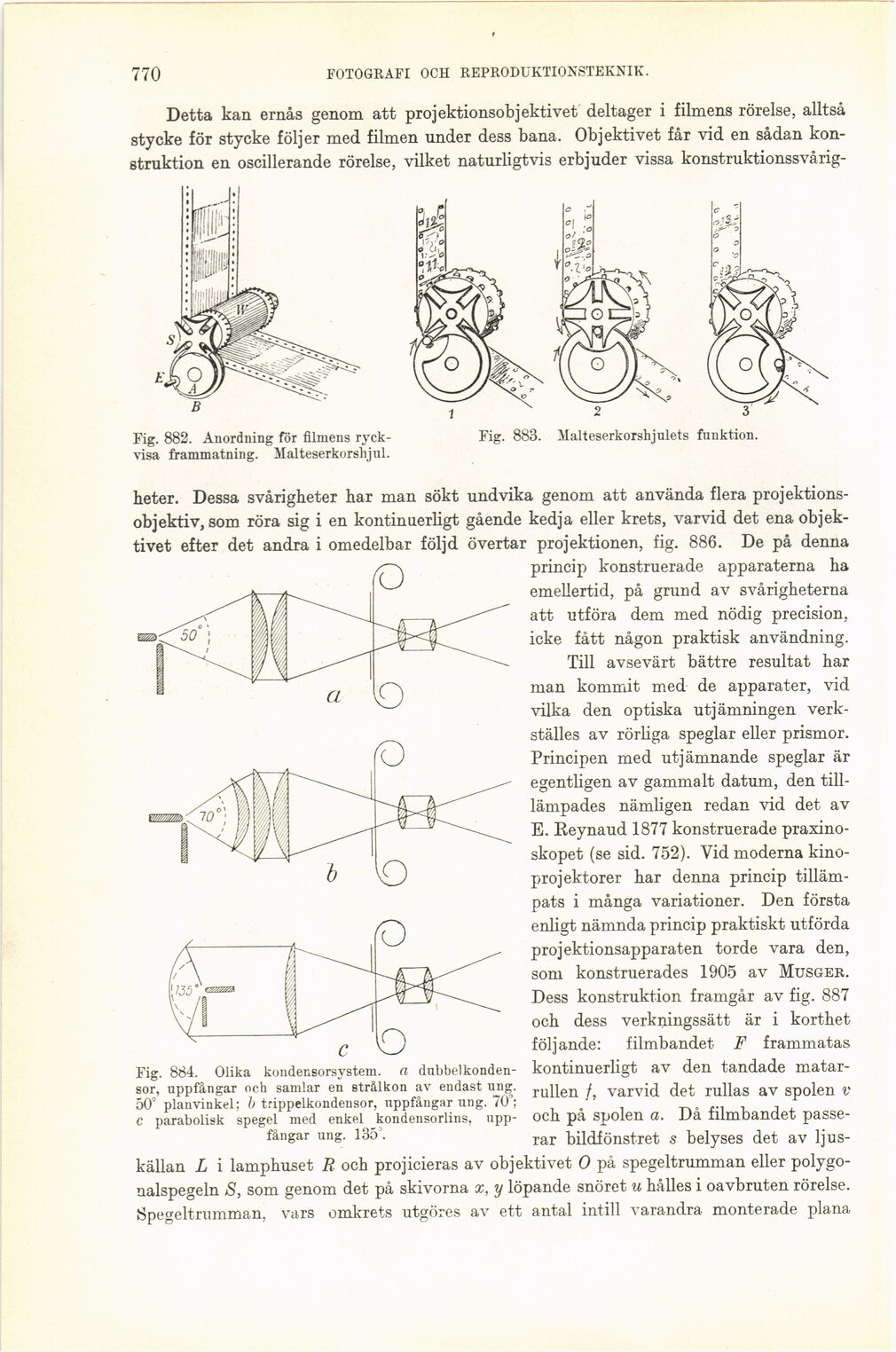

Fig. 882. Anordning för filmens
ryckvisa frammatning. Malteserkorshjnl.
Fig. 883. Malteserkorshjulets funktion.
Fig. 884. Olika kondensorsystem. a
dubbelkonden-sor, uppfångar och samlar en stråikon av endast ung.
50° planvinkel; b trippelkondensor, uppfångar ung. 70°;
c parabolisk spegel med enkel kondensorlins,
uppfångar ung. 1357
heter. Dessa svårigheter har man sökt undvika genom att använda flera
projektions-objektiv, som röra sig i en kontinuerligt gående kedja eller krets, varvid det ena
objektivet efter det andra i omedelbar följd övertar projektionen, fig. 886. De på denna
princip» konstruerade apparaterna ha
emellertid, på grund av svårigheterna
att utföra dem med nödig precision,
icke fått någon praktisk användning.
Till avsevärt bättre resultat har
man kommit med de apparater, vid
vilka den optiska utjämningen
verkställes av rörliga speglar eller prismor.
Principen med utjämnande speglar är
egentligen av gammalt datum, den
till-lämpades nämligen redan vid det av
E. Reynaud 1877 konstruerade
praxino-skopet (se sid. 752). Vid moderna
kino-projektorer har denna princip
tillämpats i många variationer. Den första
enligt nämnda princip praktiskt utförda
projektionsapparaten torde vara den,
som konstruerades 1905 av Musger.
Dess konstruktion framgår av fig. 887
och dess verkningssätt är i korthet
följande: filmbandet F frammatas
kontinuerligt av den tandade
matar-rullen f, varvid det rullas av spolen v
och på spolen a. Då filmbandet
passerar bildfönstret s belyses det av
ljus
källan L i lamphuset R och projicieras av objektivet O på spegeltrumman eller
polygo-nalspegeln S, som genom det på skivorna x, y löpande snöret u hålles i oavbruten rörelse.
Spegeltrumman, vars omkrets utgöres av ett antal intill varandra monterade plana
