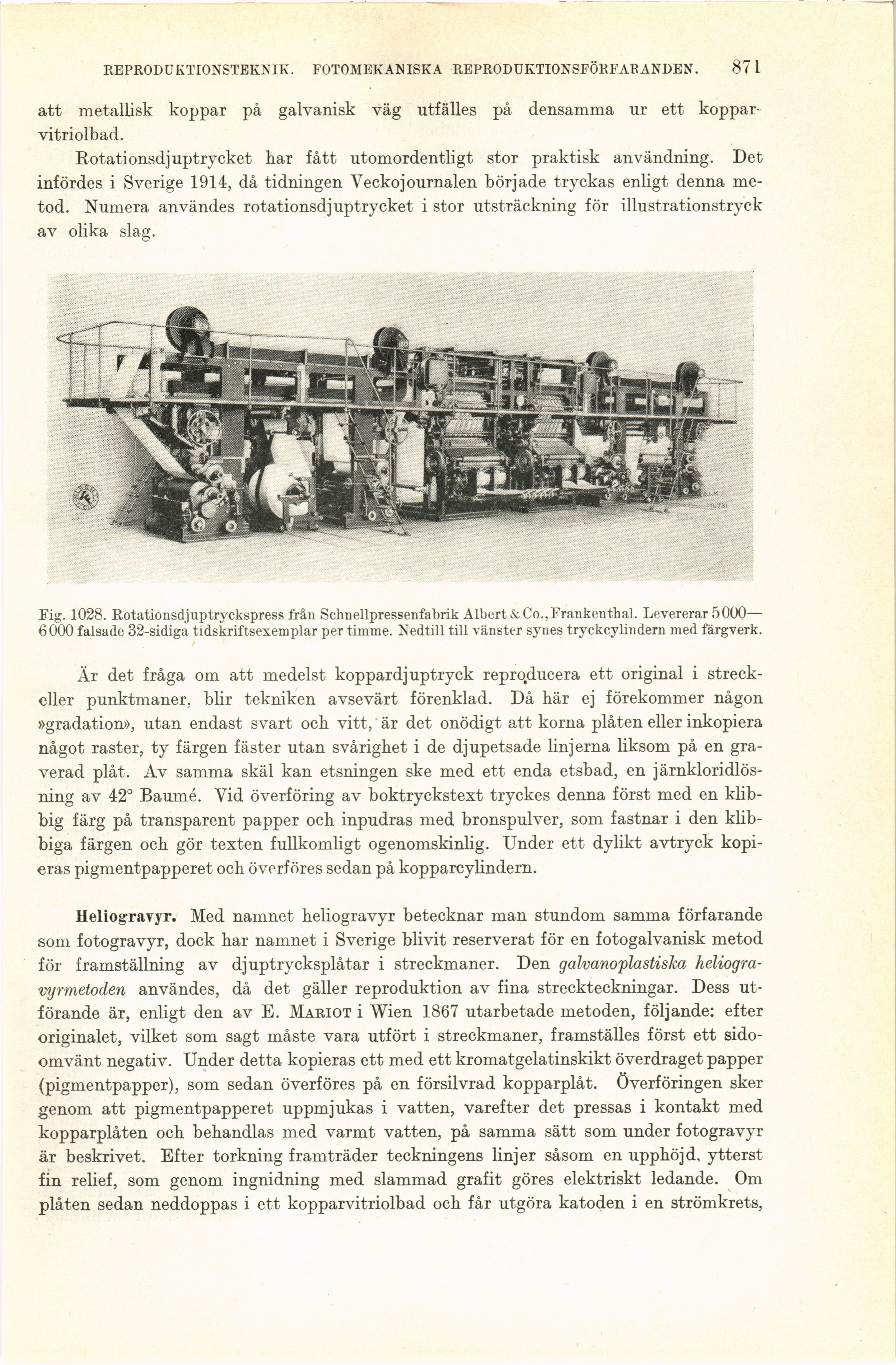

REPRODUKTIONSTEKNIK. FOTOMEKANISKA REPRODUKTIONSFÖRFARANDEN. 871
att metallisk koppar på galvanisk väg utfälles på densamma ur ett
koppar-vitriolbad.
Rotationsdjuptrycket har fått utomordentligt stor praktisk användning. Det
infördes i Sverige 1914, då tidningen Veckojournalen började tryckas enligt denna
metod. Numera användes rotationsdjuptrycket i stor utsträckning för illustrationstryck
av olika slag.
Fig. 1028. Rotationsdjuptryckspress från Schnellpressenfabrik Albert & Co., Frankenthal. Levererar 5000—
6000 falsade 32-sidiga tidskriftsexemplar per timme. Nedtill till vänster synes tryckcylindern med färgverk.
Är det fråga om att medelst koppardjuptryck reproducera ett original i
streck-eller punktmaner, blir tekniken avsevärt förenklad. Då här ej förekommer någon
»gradation», utan endast svart och vitt, är det onödigt att korna plåten eller inkopiera
något raster, ty färgen fäster utan svårighet i de djupetsade linjerna liksom på en
graverad plåt. Äv samma skäl kan etsningen ske med ett enda etsbad, en
järnkloridlös-ning av 42° Baumé. Vid överföring av boktryckstext tryckes denna först med en
klibbig färg på transparent papper och inpudras med bronspulver, som fastnar i den
klibbiga färgen och gör texten fullkomligt ogenomskinlig. Under ett dylikt avtryck
kopieras pigmentpapperet och överföres sedan på kopparcylindern.
Heliogravyr. Med namnet heliogravyr betecknar man stundom samma förfarande
som fotogravyr, dock har namnet i Sverige blivit reserverat för en fotogalvanisk metod
för framställning av djuptrycksplåtar i streckmaner. Den galvanoplastiska
heliogra-vyrmetoden användes, då det gäller reproduktion av fina streckteckningar. Dess
utförande är, enligt den av E. Mariot i Wien 1867 utarbetade metoden, följande: efter
originalet, vilket som sagt måste vara utfört i streckmaner, framställes först ett
sido-omvänt negativ. Under detta kopieras ett med ett kromatgelatinskikt överdraget papper
(pigmentpapper), som sedan överföres på en försilvrad kopparplåt. Överföringen sker
genom att pigmentpapperet uppmjukas i vatten, varefter det pressas i kontakt med
kopparplåten och behandlas med varmt vatten, på samma sätt som under fotogravyr
är beskrivet. Efter torkning framträder teckningens linjer såsom en upphöjd, ytterst
fin relief, som genom ingnidning med slammad grafit göres elektriskt ledande. Om
plåten sedan neddoppas i ett kopparvitriolbad och får utgöra katoden i en strömkrets,
