kugghjulet. Visaren spelar öfver en på lådans
yttersida anbragt skala och anger sålunda trycket
på undre sidan af stålplattan. En fin spiralfjäder
verkar på visarens axel och håller det på den samma
sittande kugghjulets tänder i ständig beröring med
tänderna i kuggsegmentet, så att äfven de minsta
rörelser hos stålplattan angifvas af visaren. Dylika
manometrar uppgraderas genom jemförelse med en
tillförlitlig qvicksilfversmanometer. Deras skalor
äro ofta uppgraderade ända till 10 atmosferers
tryck och deras elastiska plattor afprofvade med
dubbla trycket, så att deras formförändringar alltid
hålla sig inom elasticitetsgränsen för det material,
hvaraf de äro gjorda. Schäffers patent är öfvertaget
af firman Schäffer & Budenberg i Bockau-Magdeburg,
hvilken förser de flesta europeiska länder med dylika
manometrar.
Utom i tyska och österrikiska städer har fabriken
kommissionärer i England och Ryssland, och dess
manometrar erhålla allt vidsträcktare användning,
så att det antal apparater af detta slag, som
nu äro i bruk, uppgår till omkring 200 000.

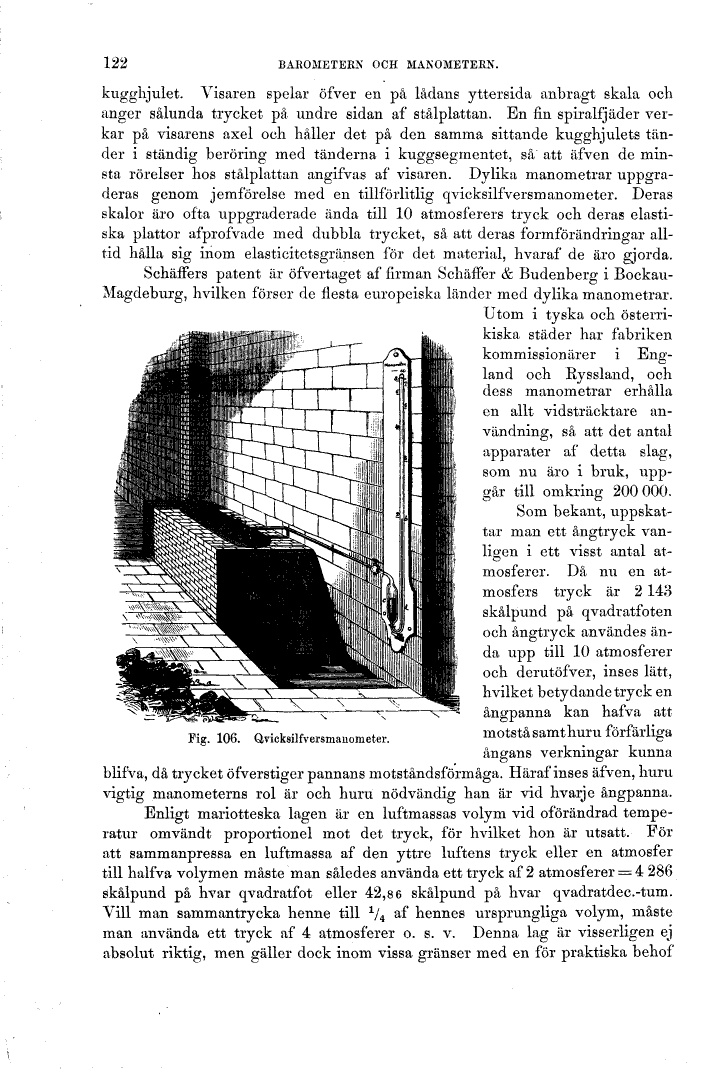

Fig. 106. Qvicksilfversmanometer.
Som bekant, uppskattar man ett ångtryck vanligen i ett
visst antal atmosferer. Då nu en atmosfers tryck är 2143 skålpund
på qvadratfoten och ångtryck användes ända upp till
10 atmosferer och derutöfver, inses lätt, hvilket
betydande tryck en ångpanna kan hafva att motstå samt
huru förfärliga ångans verkningar kunna blifva, då
trycket öfverstiger pannans motståndsförmåga. Häraf
inses äfven, huru vigtig manometerns rol är och
huru nödvändig han är vid hvarje ångpanna.
Enligt mariotteska lagen är en luftmassas volym vid
oförändrad temperatur omvändt proportionel mot det
tryck, för hvilket hon är utsatt. För att sammanpressa
en luftmassa af den yttre luftens tryck eller en
atmosfer till halfva volymen måste man således
använda ett tryck af 2 atmosferer = 4286 skålpund
på hvar qvadratfot eller 42,86 skålpund på hvar
qvadratdec.-tum. Vill man sammantrycka henne till
1/4 af hennes ursprungliga volym, måste man använda
ett tryck af 4 atmosferer o. s. v. Denna lag är
visserligen ej absolut riktig, men gäller dock inom
vissa gränser med en för praktiska behof
