ligga i den lilla spegelns riktning, men öfver
honom. När den rörliga spegeln C är stäld parallel
med den fasta spegeln L, bör nonien angifva
nollpunkten. Vidare se vi å afbildningen två system
bländglas, hvilka, då solobservationer skola göras,
begagnas för att dämpa det starka ljuset, och vid O
ett handtag, hvarmed instrumentet vid begagnandet
hålles. I fig. 206 visas alla hufvuddelar i enkel
skematisk framställning, på det deras verkningssätt
må blifva tydligare.
När de båda speglarna C och L äro parallela, bli de
strålar, som reflekteras från C till L och derifrån
komma till kikaren, af denna sända i samma riktning,
hvari de kommo till C. Man ser derför genom kikaren
J samma föremål så väl omedelbart öfver spegeln L:s
kant som genom reflexion i båda speglarna. Man har
derigenom ett säkert medel att noggrant inställa
dem båda till parallelism. I detta läge visar,
såsom ofvan blifvit sagdt, armen CD:s nonie på
delningens nollpunkt. Vill man bestämma den vinkel,
som två punkter bilda med åskådarens ståndpunkt,
bör man ställa sig så, att man ser den ena af
dessa punkter till höger, den andra till venster. Med
kikaren uppsöker man nu den sistnämda, hvilken ligger
i riktningen af linien CK (fig. 206) öfver L, och
bringar på samma gång bilden af den andra, t. ex. i
riktningen CS liggande punkten i kikaren, i det
man vrider spegeln C så långt, tills de reflekterade
strålarna från denna spegel genom L sändas till
kikaren J. Den vinkel, hvari man för den skull
bör vrida armen CD, är jemnt hälften af den sökta
vinkeln. För att kunna omedelbart afläsa honom är
graderingen på bågen AB utförd på det sätt, att
en grad deraf motsvarar en half grad i den vanliga
cirkeldelningen.

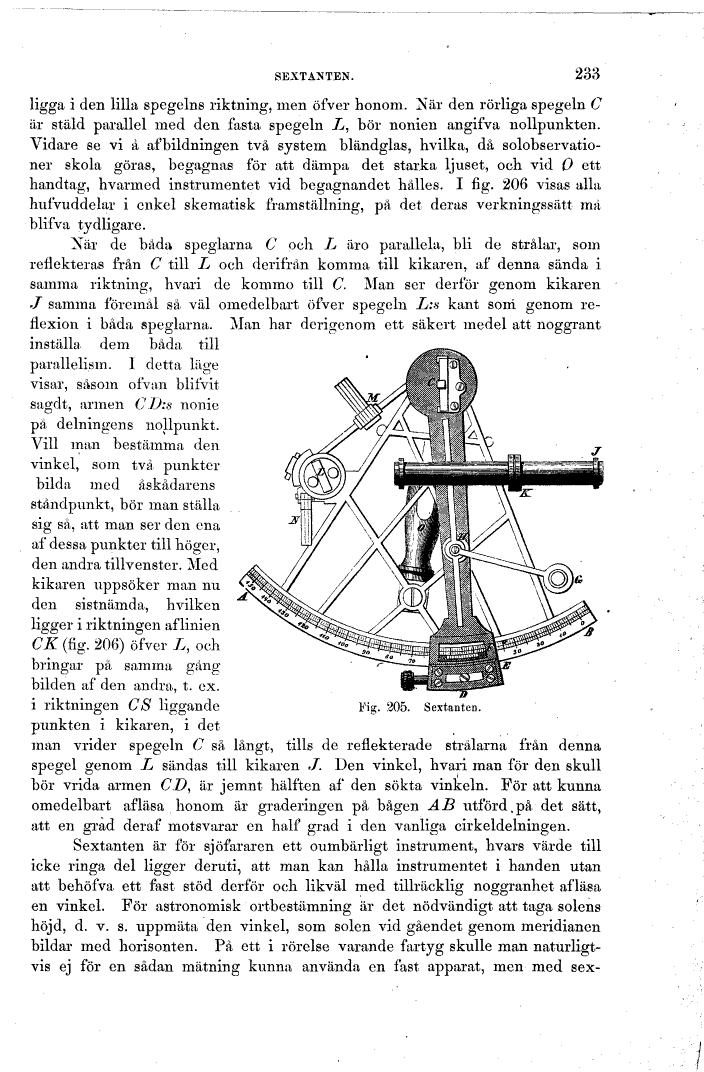

Fig. 205. Sextanten.
Sextanten är för sjöfararen ett oumbärligt instrument,
hvars värde till icke ringa del ligger deruti, att man
kan hålla instrumentet i handen utan att behöfva ett
fast stöd derför och likväl med tillräcklig noggranhet
afläsa en vinkel. För astronomisk ortbestämning är det
nödvändigt att taga solens höjd, d. v. s. uppmäta den
vinkel, som solen vid gåendet genom meridianen bildar
med horisonten. På ett i rörelse varande fartyg skulle
man naturligtvis ej för en sådan mätning kunna använda
en fast apparat, men med
