löpande trälådor, hundar, i hvilka malmen och
gråberget uppfordras, och P vattenpump.
Pallbrytning med igensättning, utomlands förr mycket
allmän, men nu mera i de flesta fall utbytt mot
takbrytning, skiljer sig från det i Sverige vanliga
förfarandet deruti, att, i den mån pallningsarbetet
fortskrider, det uppkomna tomrummet fylles med
odugligt berg, dels lösbrutet jemte malmen, dels i
nödfall hemtadt från annat håll, hvarigenom således
det i allmänhet ej blir nödigt att qvarlemna någon

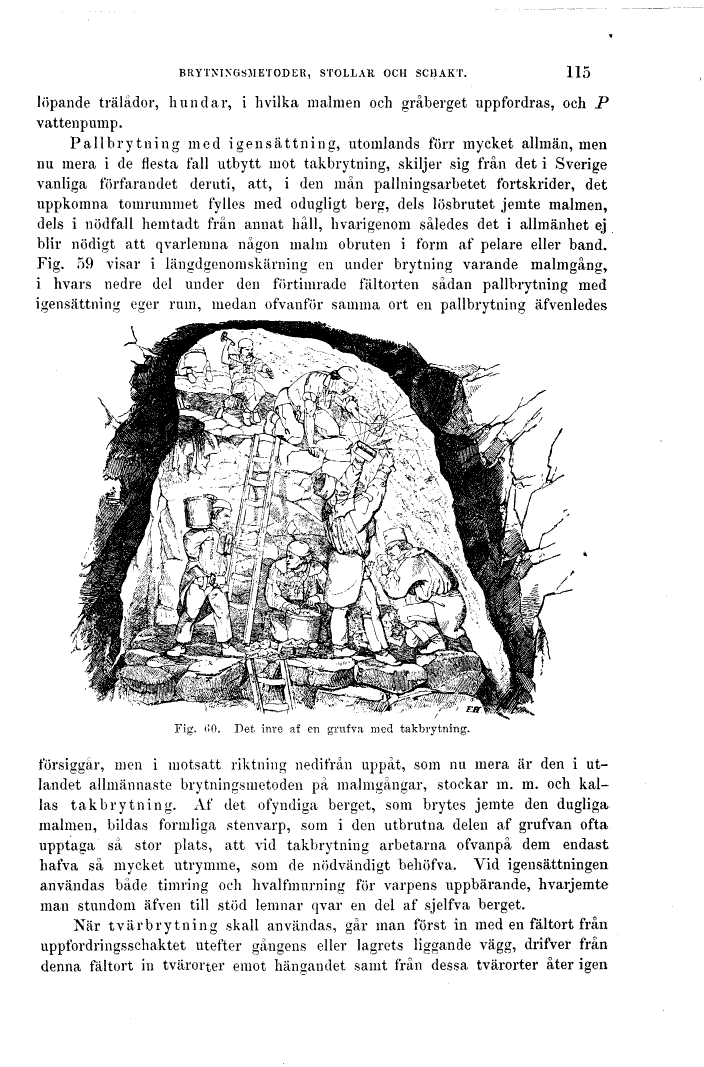

malm obruten i form af pelare eller band. Fig. 59
visar i längdgenomskärning en under brytning varande
malmgång, i hvars nedre del under den förtimrade
fältorten sådan pallbrytning med igensättning eger
rum, medan ofvanför samma ort en pallbrytning
äfvenledes försiggår, men i motsatt riktning nedifrån
uppåt, som nu mera är den i utlandet allmännaste
brytningsmetoden på malmgångar, stockar m. m. och
kallas takbrytning. Af det ofyndiga berget, som brytes
jemte den dugliga malmen, bildas formliga stenvarp,
som i den utbrutna delen af grufvan ofta upptaga så
stor plats, att vid takbrytning arbetarna ofvanpå dem
endast hafva så mycket utrymme, som de nödvändigt
behöfva. Vid igensättningen användas både timring
och hvalfmurning för varpens uppbärande, hvarjemte
man stundom äfven till stöd lemnar qvar en del af
sjelfva berget.
När tvärbrytning skall användas, går man först in
med en fältort från uppfordringsschaktet utefter
gångens eller lagrets liggande vägg, drifver från
denna fältort in tvärorter emot hängandet samt från
dessa tvärorter åter igen
