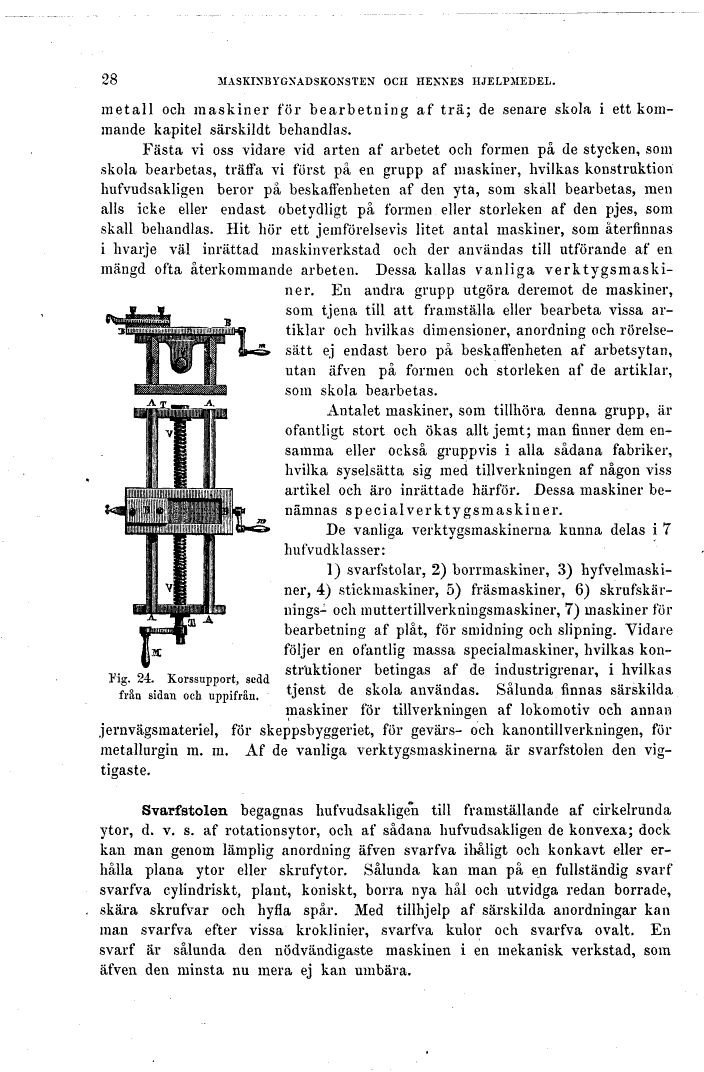

28
MASKINBYGNADSKONSTEN OCH HENNES HJELPMEDEL.
metall och maskiner för bearbetning af trä; de senare
skola i ett kommande kapitel särskildt behandlas.
Fästa vi oss vidare vid arten af arbetet och formen
på de stycken, som skola bearbetas, träffa vi
först på en grupp af maskiner, hvilkas konstruktion
hufvudsakligen beror på beskaffenheten af den yta,
som skall bearbetas, men alls icke eller endast
obetydligt på formen eller storleken af den pjes,
som skall behandlas. Hit hör ett jemförelsevis litet
antal maskiner, som återfinnas i hvarje väl inrättad
maskinverkstad och der användas till utförande af en
mängd ofta återkommande arbeten. Dessa kallas vanliga
verktygsmaskiner. En andra grupp utgöra deremot de
maskiner, som tjena till att framställa eller bearbeta
vissa artiklar och hvilkas dimensioner, anordning
och rörelsesätt ej endast bero på beskaffenheten af
arbetsytan, utan äfven på formen och storleken af de
artiklar, som skola bearbetas.
Antalet maskiner, som tillhöra denna grupp, är
ofantligt stort och ökas alltjemt; man finner dem
ensamma eller också gruppvis i alla sådana fabriker,
hvilka syselsätta sig med tillverkningen af någon
viss artikel och äro inrättade härför. Dessa maskiner
benämnas specialverktygsmaskiner.
De vanliga verktygsmaskinerna kunna delas i 7
hufvudklasser:
1) svarfstolar, 2) borrmaskiner, 3) hyfvelmaski-ner,
4) stickmaskiner, 5) fräsmaskiner, 6) skrufskär-nings-
och muttertillverkningsmaskiner, 7) maskiner för
bearbetning af plåt, för Smidning och Slipning. Vidare
följer en ofantlig massa specialmaskiner, hvilkas
konstruktioner betingas af de industrigrenar, i
hvilkas tjenst de skola användas. Sålunda finnas
särskilda maskiner för tillverkningen af lokomotiv
och annan jernvägsmateriel, för skeppsbyggeriet,
for gevärs- och kanontillverkningen, för metallurgin
m. m. Af de vanliga verktygsmaskinerna är Svarfstolen
den vigtigaste.
Fig. 24. Korssupport, sedd från sidan och uppifrån.
Svarfstolen begagnas hufvudsakligeli till
framställande af cirkelrunda ytor, d. v. s. af
rotationsytor, och af sådana hufvudsakligen de
konvexa; dock kan man genom, lämplig anordning äfven
svarfva ihåligt och konkavt eller erhålla plana ytor
eller skrufytor. Sålunda kan man på en fullständig
svarf svarfva cylindriskt, plant, koniskt, borra nya
hål och utvidga redan borrade, skära skrufvar och
hyfla spår. Med tillhjelp af särskilda anordningar kan
man svarfva efter vissa kroklinier, svarfva kulor och
svarfva ovalt. En svarf är sålunda den nödvändigaste
maskinen i en mekanisk verkstad, som äfven den minsta
nu mera ej kan umbära.
