BORRMASKINEN.
31
På stora maskinsvarfvar finner man ofta den
förändringen, att arbetsstycket ej rör sig mellan
tappar, utan i stället befinna sig på spindeln och
löpardockan flertaldigt genombrutna skifvor, mellan
hvilka arbetsstycket fast-skrufvas. Denna anordning
medgifver ett beqvämt inspännande af äfven ganska
oregelbundna pjeser, emedan af de många hålen, som
förekomma i skifvorna, alltid några sitta lämpligt
för skrufbultarnas anbringande. Sådana svärf var
kallas skifsvarfvar.
Som den nyaste förbättringen i konstruktionen af
svarfvar anföra vi den anordning, som medgifver
svarfning af stycken med väsentligt olika böjda
ytor. Tydligt är, att man för att kunna åstadkomma
detta måste gifva supporten en friare rörelse,
d. v. s. han måste utom den likformiga, parallelt
med arbetsstyckets axel, äfven hafva en sjelfverkande
rörelse vinkelrätt mot denna axel, hvarigenom stålet
ständigt hålles i beröring med pjesens yta. Detta
åstadkomines genom^ en bredvid supporten fastgjord B
schablon, mot hvilken den förra tryckes med fjädrar,
så att han tvingas att beskrifva en bana, motsvarande
schablonens form. FiS-

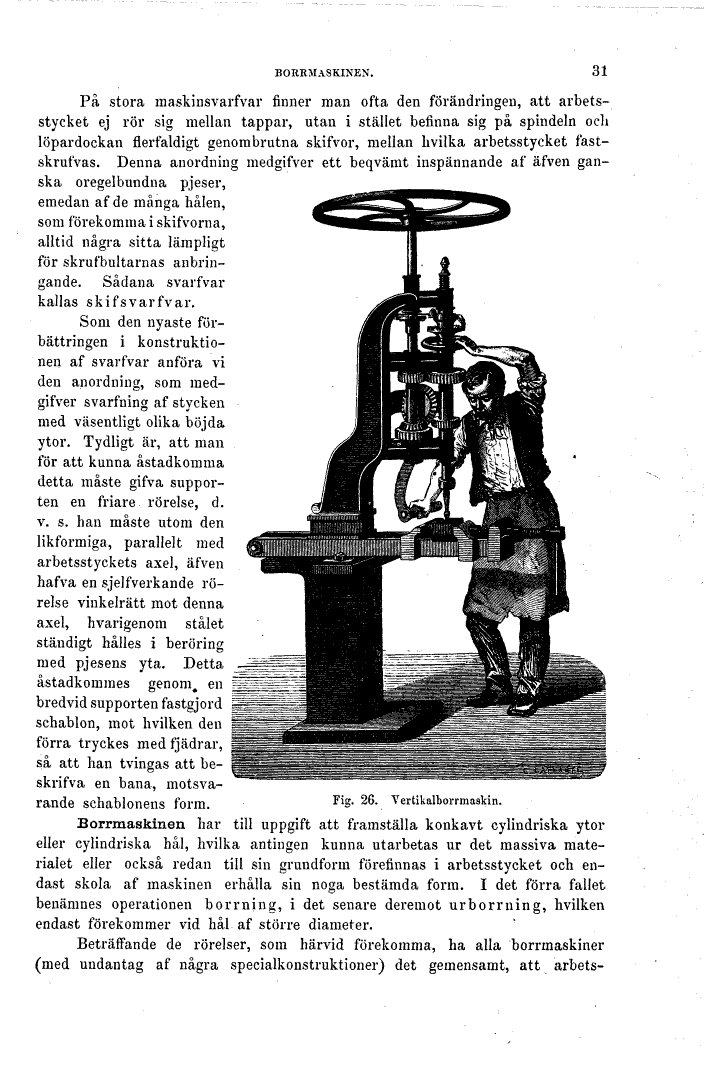

26v Vertikalborrmaskin.
Borrmaskinen har till uppgift att framställa konkavt
cylindriska ytor eller cylindriska hål, hvilka
antingen kunna utarbetas ur det massiva materialet
eller också redan till sin grundform förefinnas i
arbetsstycket och endast skola af maskinen erhålla
sin noga bestämda form. I det förra fallet benämnes
operationen borrning, i det senare deremot ur borr
n ing, hvilken endast förekommer vid hål af större
diameter.
Beträffande de rörelser, som härvid förekomma,
ha alla borrmaskiner (med undantag af några
specialkonstruktioner) det gemensamt, att arbets-
