LAVETTERNA.
55
Lavetterna, underlaget till alla kanoner och tillika
forslingsmedlen för fältartilleriet, för att äfven
här fastställa de system, som skola tjena oss till
ledtråd vid genomgåendet af de olika konstruktionerna
af artillerifordon.
, Redan La Valliere och Gribeauval hade sökt bringa
någon reda i det kaos af fordon, som användes
inom den tidens arméer. De af Gribeauval och efter
honom konstruerade lavetterna för fältartilleriet
bestodo hufvudsakligen af två på högkant stående
grofva plankor med bakåt divergerande, sedermera
parallelt läge, hvilka i två halfrunda utskärningar,
tapplagren, upptogo kanonens tappar, hvarigenom han
sålunda i och för riktningen kunde vridas upp och
ned. Riktinrättningen, i början en enkel kil, som
insköts under bottenstycket, förvandlades efter hand
till en med horisontal skruf rörlig kil och öfvergick
slutligen till den nu mera nästan allmänt brukliga
vertikalt stående rikt-’ skruf ven, hvars hufvud
uppbär kanonen antingen omedelbart eller medelst en så
kallad riktsula af jern eller trä. Kil och skrufkil
finnas ännu ofta på lavetterna till belägrings-
och fästningskanoner. General Congreve, den

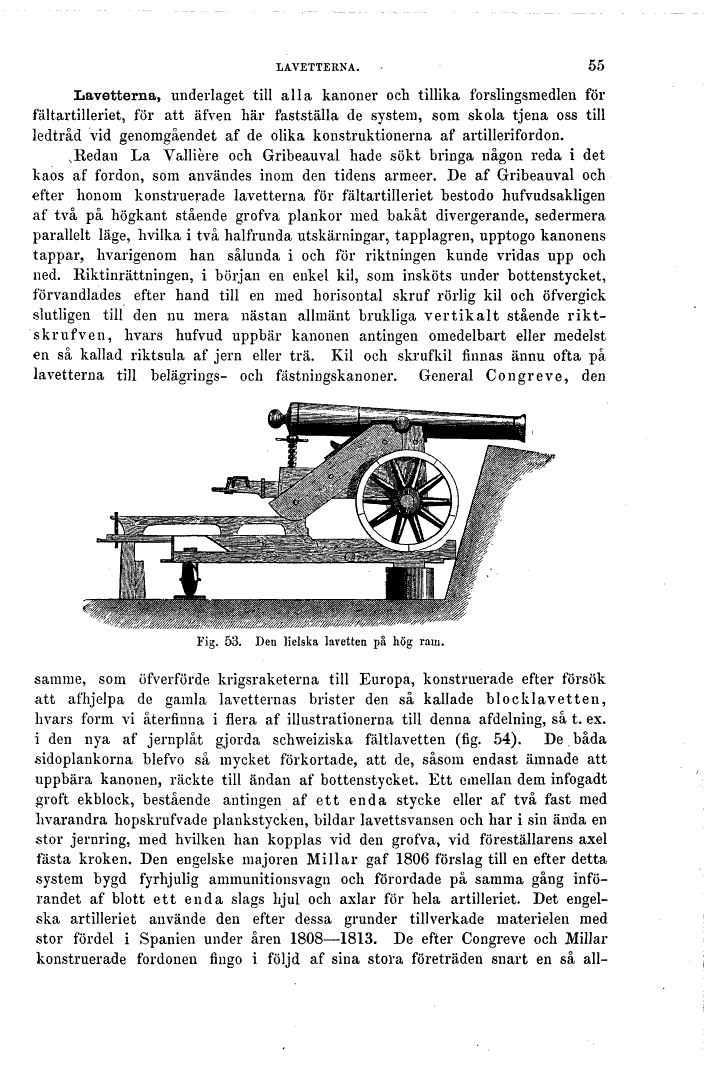

Fig. 53. Den lielska lavetten på hög ram.
samme, som öfverförde krigsraketerna till Europa,
konstruerade efter försök att afhjelpa de gamla
lavetternas brister den så kallade blocklavetten,
hvars form vi återfinna i flera af illustrationerna
till denna afdelning, så t. ex. i den nya af jernplåt
gjorda schweiziska fältlavetten (fig. 54). De båda
sidoplankorna blefvo så mycket förkortade, att de,
såsom endast ämnade att uppbära kanonen, räckte till
ändan af bottenstycket. Ett emellan dem infogadt groft
ekblock, bestående antingen af ett enda stycke eller
af två fast med hvarandra hopskrufvade plankstycken,
bildar lavettsvansen och har i sin ända en stor
jernring, med hvilken han kopplas vid den grofva, vid
föreställarens axel fästa kroken. Den engelske majoren
Millar gaf 1806 förslag till en efter detta system
bygd fyrhjulig ammunitions vagn och förordade på samma
gång införandet af blott ett enda slags hjul och axlar
för hela artilleriet. Det engelska artilleriet använde
den efter dessa grunder tillverkade materielen med
stor fördel i Spanien under åren 1808-1813. De efter
Congreve och Millar konstruerade fordonen fingo i
följd af sina stora företräden snart en så all-
