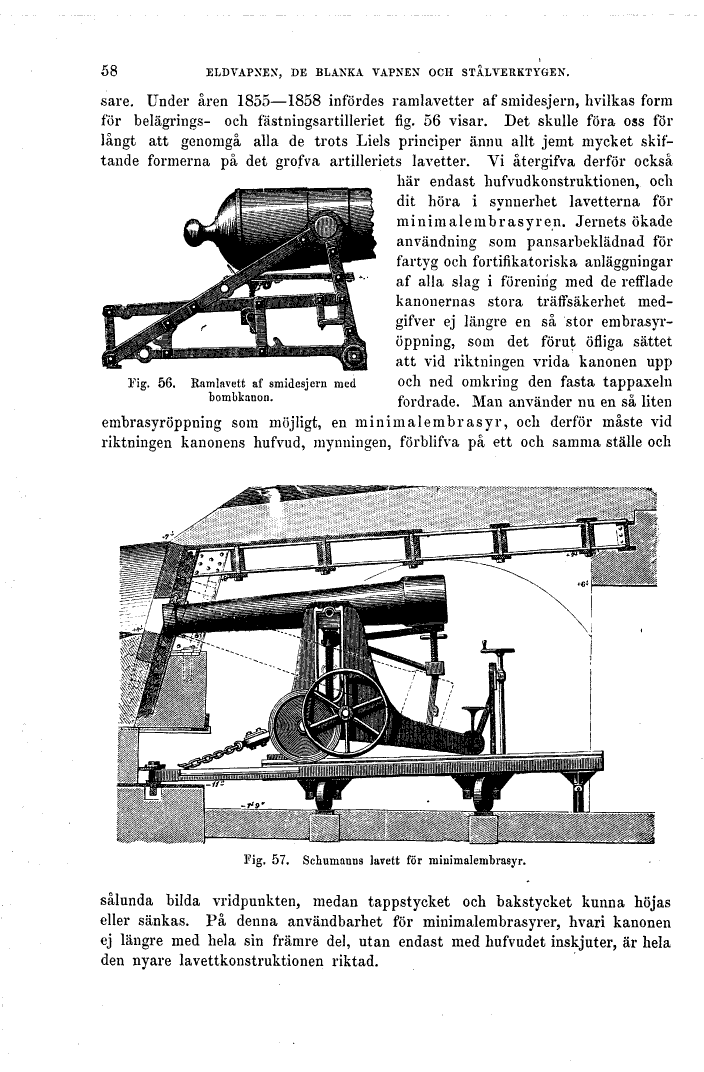

sare. Under åren 1855-1858 infördes ramlavetter
af smidesjern, hvilkas form för belägrings- och
fästningsartilleriet fig. 56 visar. Det skulle
föra oss för långt att genomgå alla de trots Liels
principer ännu allt jemt mycket skiftande formerna
på det grofva artilleriets lavetter. Vi återgifva
derför också
här endast hufvudkonstruktionen, och dit höra i
synnerhet lavetterna för minimalembrasyren.
Jernets ökade användning som pansarbeklädnad
för fartyg och fortifikatoriska anläggningar af
alla slag i förening med de refflade kanonernas
stora träffsäkerhet medgifver ej längre en så stor
embrasyr-öppning, som det förut öfliga sättet att
vid riktningen vrida kanonen upp Fig. 56. Ramlavett
af smidesjern med och ned omkring den fasta
tappaxeln
bombkanon. fordrade.
Man använder nu en så liten
embrasyröppning som möjligt, en minimal embrasyr,
och derför måste vid riktningen kanonens hufvud,
mynningen, förblifva på ett och samma ställe och
Fig. 57. Schumanns lavett för mmimalembrasyr.
sålunda bilda vridpunkten, medan tappstycket
och bakstycket kunna höjas eller sänkas. På
denna användbarhet för minimalembrasyrer, hvari
kanonen ej längre med hela sin främre del, utan
endast med hufvudet inskjuter, är hela den nyare
lavettkonstruktionen riktad.
