HANDELDVAPNEN.
87
del ersätter nöten, medan den öTre ändan af
aftryckaren gör tjenst som stångtand. På många
modeller, i synnerhet de med kolfmekanism, såsom
Dreyses och Chassepots m. fl., äro slutinrättning
och lås förenade; den gamla tvaarmade slagfjäderns
förrättningar öfvertagas då af en omkring ett stift
(nål- eller tänd-stift) vriden spiralfjäder.

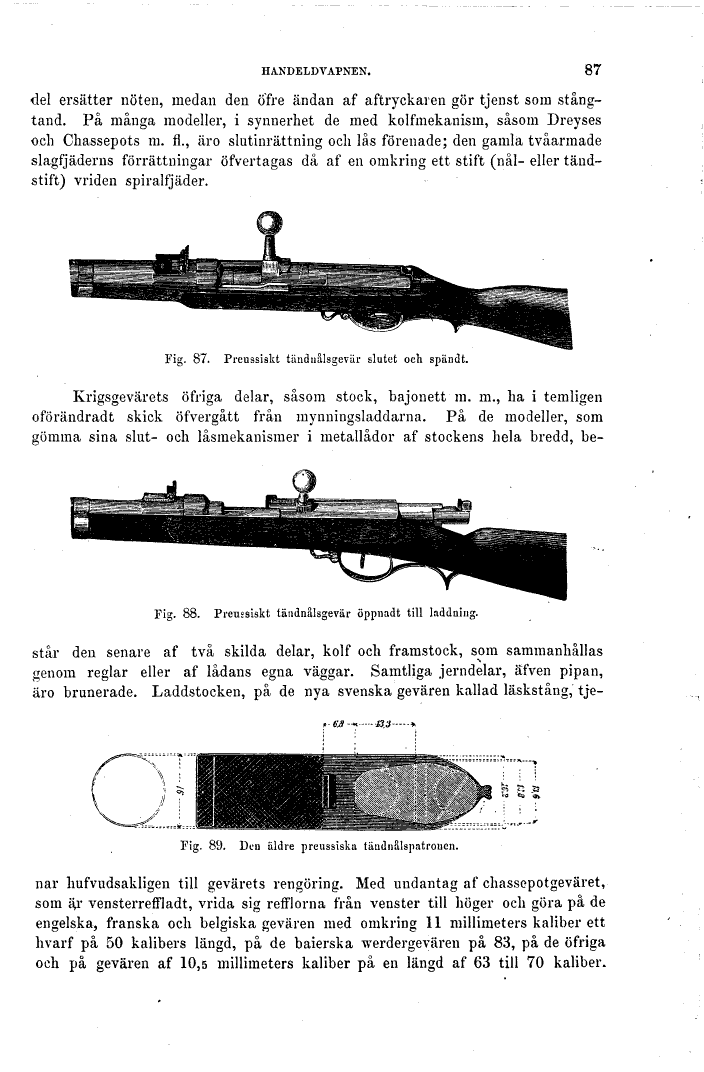

Fig. 87. Preussiskt tändnålsgevär slutet och
spändt.
Krigsgevärets öfriga delar, såsom stock, bajonett
m. m., ha i temligen oförändradt skick öfvergått
från mynningsladdarna. På de modeller, som gömma sina
slut- och låsmekanismer i metallådor af stockens hela
bredd, be-
Fi
Preussiskt tändnålsgevär öppnadt till laddning.
står den senare af två skilda delar, kolf och
framstock, som sammanhållas genom reglar eller af
lådans egna väggar. Samtliga jerndelar, äfven pipan,
äro brunerade. Laddstocken, på de nya svenska gevären
kallad läskstång, tje-
«-6;<y-^.....43.3.....>
Fig. 89. Den äldre preussiska tändnålspatrouen.
nar hufvudsakligen till gevärets rengöring. Med
undantag af chassepotgeväret, som är vensterreffladt,
vrida sig refflorna från venster till höger och
göra på de engelska, franska och belgiska gevären
med omkring 11 millimeters kaliber ett hvarf på 50
kalibers längd, på de baierska werdergevären på 83,
på de öfriga och på gevären af 10,5 millimeters
kaliber på en längd af 63 till 70 kaliber.
