MASKINSAGARNA.
287
med vågrät ram, hvilka hufvudsakligen begagnas för
sågning af bräder och faner. Alla dessa anordningar
hafva dock den olägenheten, att släden måste gå tom
tillbaka, hvarigenom kraft och tid förloras. Man har
derför på senare tiden alldeles utelemnat släden och
låter i stället sågstycket skjutas fram genom ett
par af en särskild utvexling drifna refflade valsar.
På sådant sätt inrättade sågar lämpa sig dock ej
väl för bearbetning af fullkomligt runda stammar,
utan fordra, att dessa äro kanthuggna på två sidor
för att hafva en någorlunda bred och jemn yta,
hvarmed de kunna ligga an mot matarvalsarna,’mot
hvilka de tryckas af ofvantill befintliga, med
häf-stångsbelastning försedda tryckvalsar. Fig. 314
visar en flerbladig sågram;

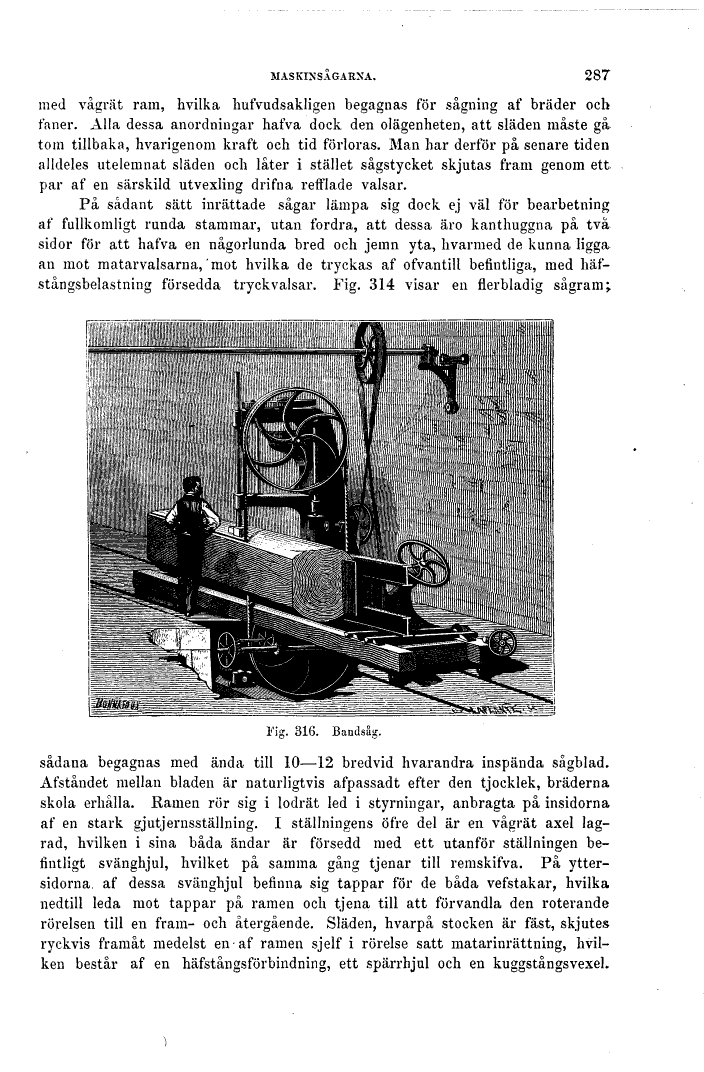

Fig. 316. Bandsåg.
sådana begagnas med ända till 10-12 bredvid
hvarandra inspända sågblad. Afståndet mellan bladen
är naturligtvis afpassadt efter den tjocklek,
bräderna skola erhålla. Ramen rör sig i lodrät led
i styrningar, anbragta på insidorna af en stark
gjutjernsställning. I ställningens öfre del är en
vågrät axel lagrad, hvilken i sina båda ändar är
försedd med ett utanför ställningen befintligt
svänghjul, hvilket på samma gång tjenar till
remskifva. På yttersidorna, af dessa svänghjul
befinna sig tappar för de båda vefstakar, hvilka
nedtill leda mot tappar på ramen och tjena till
att förvandla den roterande rörelsen till en fram-
och återgående. Släden, hvarpå stocken är fäst,
skjutes ryckvis framåt medelst en-af ramen sjelf
i rörelse satt matarinrättning, hvilken består
af en häfstångsförbindning, ett spärrhjul och en
kuggstångsvexeL
