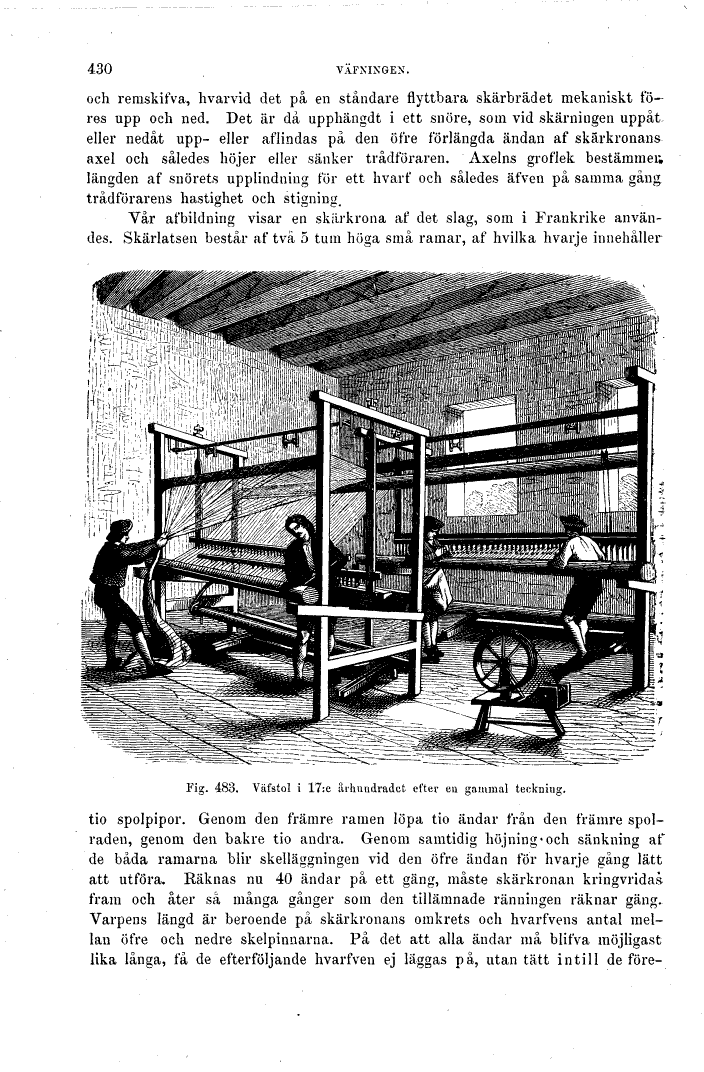

och remskifva, hvarvid det på en ståndare flyttbara
skärbrädet mekaniskt föres upp och ned. Det är då
upphängdt i ett snöre, som vid skärningen uppåt eller
nedåt upp- eller aflindas på den öfre förlängda ändan
af skärkronans axel och således höjer eller sänker
trådföraren. Axelns groflek bestämmer längden af
snörets upplindning för ett hvarf och således äfven
på samma gång trådförarens hastighet och stigning.

Fig 482> Skärkrona.

Vår afbildning visar en skärkrona af det slag,
som i Frankrike användes. Skärlatsen består af två
5 tum höga små ramar, af hvilka hvarje innehåller
tio spolpipor. Genom den främre ramen löpa tio
ändar från den främre spolraden, genom den bakre
tio andra. Genom samtidig höjning och sänkning af
de båda ramarna blir skelläggningen vid den öfre
ändan för hvarje gång lätt att utföra. Räknas nu
40 ändar på ett gäng, måste skärkronan kringvridas
fram och åter så många gånger som den tillämnade
ränningen räknar gäng. Varpens längd är beroende
på skärkronans omkrets och hvarfvens antal mellan
öfre och nedre skelpinnarna. På det att alla ändar
må blifva möjligast lika långa, få de efterföljande
hvalfven ej läggas på, utan tätt intill de
